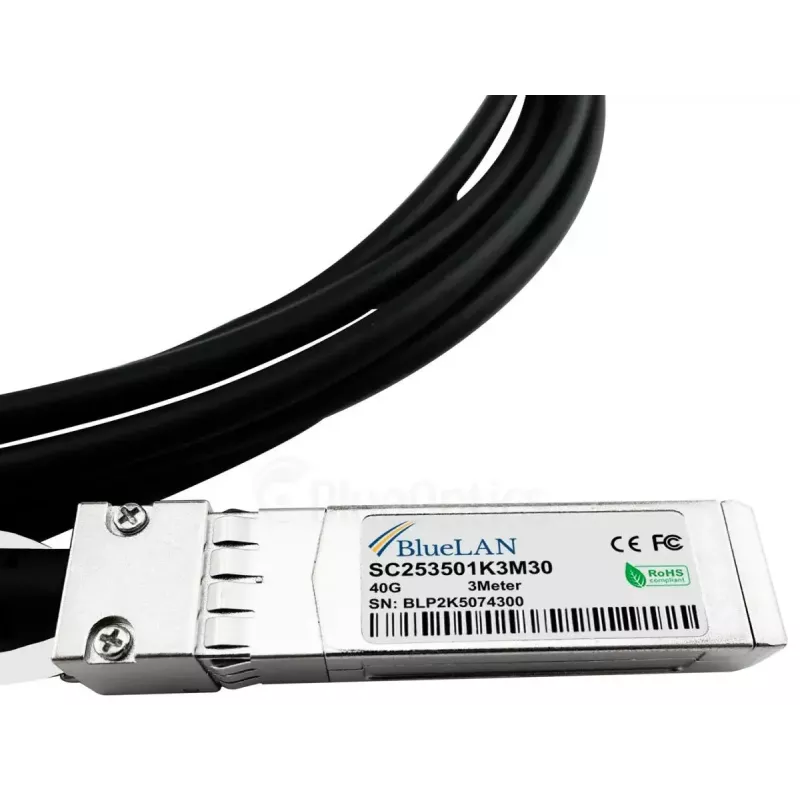

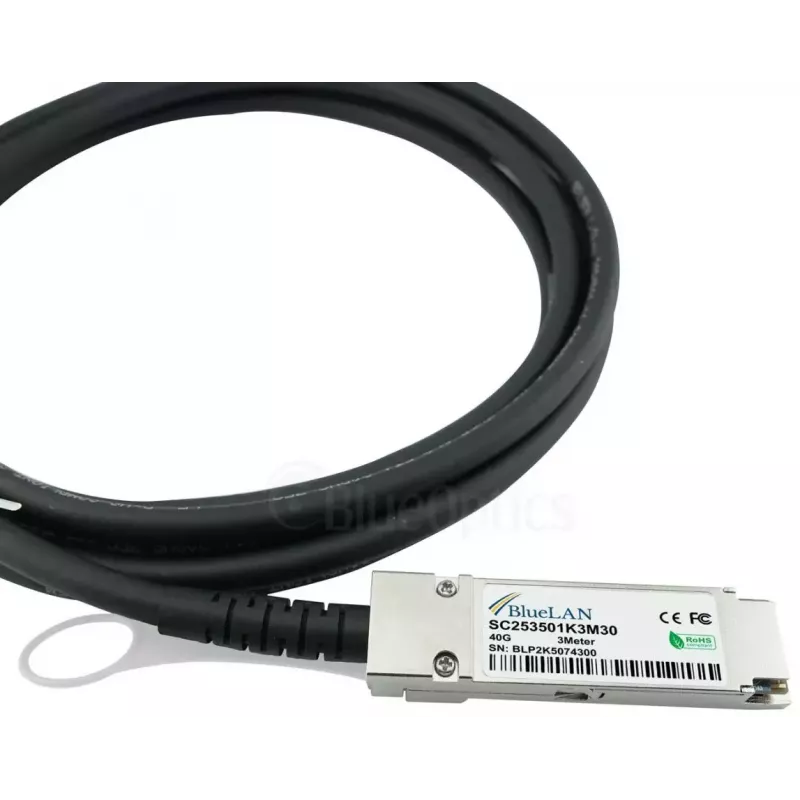

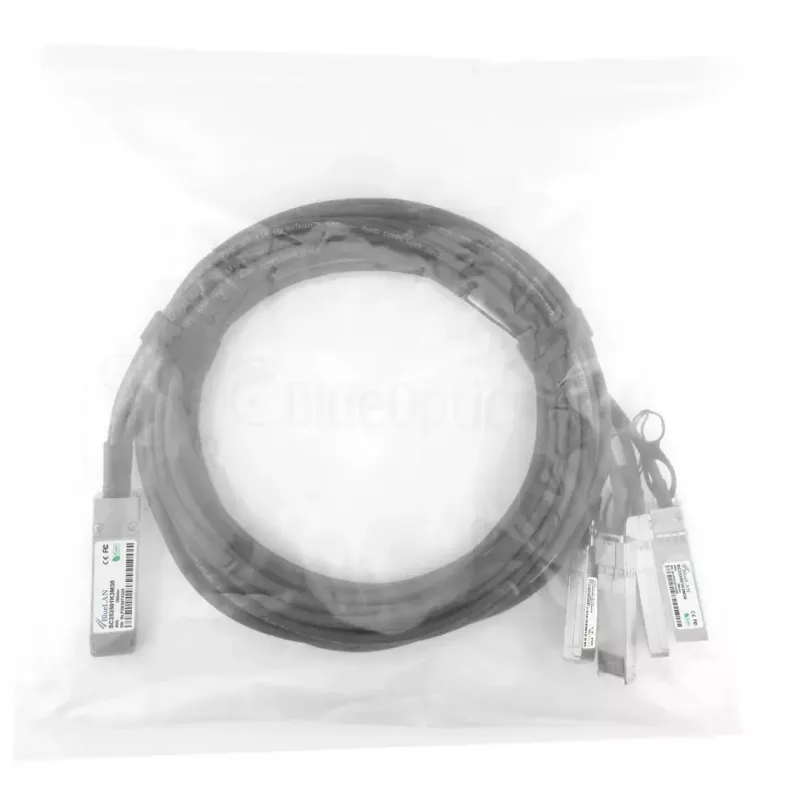

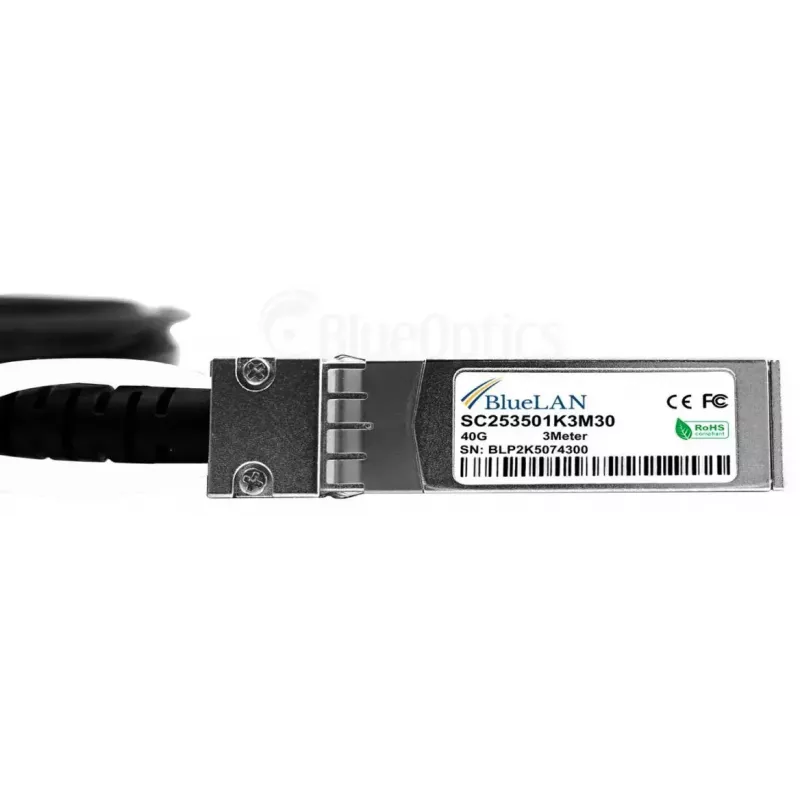

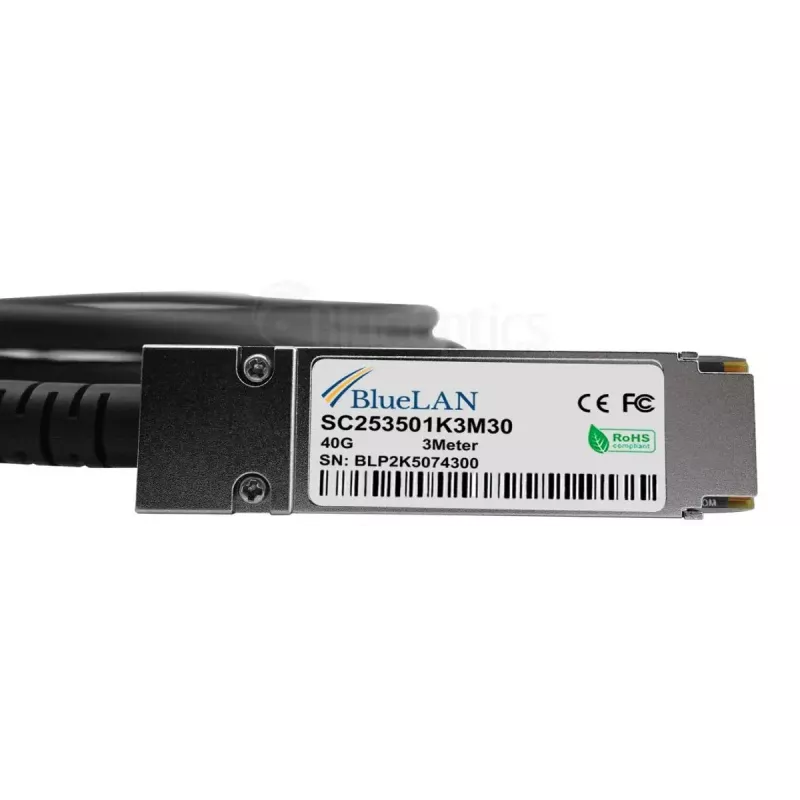

InfiniBand/optisko šķiedru kabelis BlueOptics CPAC-TR-40SPLIT-QSFP-3M-BL 3m QSFP 4xSFP+ vīrieša/vīrieša

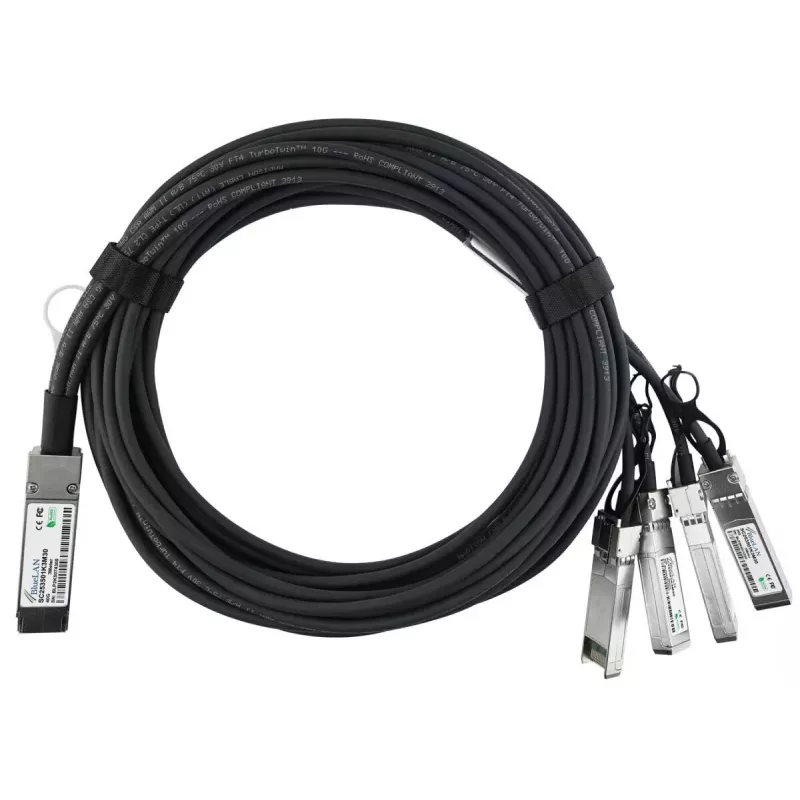

BlueOptics CPAC-TR-40SPLIT-QSFP-3M-BL ir 3 metru QSFP uz 4xSFP+ tiešā pieslēguma kabelis (DAC), kas paredzēts maza attāluma, liela ātruma savienojumiem datu centros un tīkla statņos. Kā pasīvs twinax vara risinājums ar QSFP vīrieša uz četrām SFP+ vīrieša galviņām, tas atbalsta apkopotas 40GBase-CR4 saites vai četrus neatkarīgus 10GBase-CR kanālus 3 m attālumā. Kabelis atbilst nozares MSA vadlīnijām un ir paredzēts lietošanai, kur nepieciešama zema aizture, zems enerģijas patēriņš un uzticams elektriskā signāla pārraide starp saderīgiem slēdžiem, maršrutētājiem, uzglabāšanas sistēmām un tīkla interfeisa kartēm.

Priekšrocības

Šis 3 m QSFP uz 4xSFP+ DAC nodrošina rentablu un energoefektīvu metodi, lai izveidotu lielas caurlaidspējas savienojumus statnē un blakus esošajos statņos. Pasīvā twinax konstrukcija novērš aktīvo komponentu nepieciešamību, samazinot enerģijas patēriņu un uzlabojot uzticamību īsa attāluma starpsavienojumiem. Atbilstība MSA formas faktoriem nodrošina mehānisku un elektrisku saderību ar plašu aparatūras platformu klāstu, kas atbalsta QSFP uz SFP+ sadalīšanas konfigurācijas.

Piemērots

• Ātrdarbīgiem servera-slēdža savienojumiem statņu iekšienē
• Starp slēdžu savienojumiem starp blakus esošiem statņiem vai augšējā slēdža (ToR) izvietojumiem
• Četru 10G saišu konsolidācijai vienā 40G QSFP portā
• Maza attāluma Fibre Channel, FCoE vai InfiniBand saderīgos iestatījumos, kur tiek atbalstīti pasīvie DAC

Galvenās specifikācijas

• Garums: 3 metri
• Savienotāja tips: QSFP vīrieša uz 4 × SFP+ vīrieša
• Datu pārraides ātruma atbalsts: līdz 40 Gbps apkopoti vai 4 × 10 Gbps kanāli
• Kabeļa tips: pasīvs twinax vara (30 AWG vadītāji)
• Formas faktora atbilstība: MSA saderīgas QSFP un SFP+ mehāniskās saskarnes
• Tipiski lietojumi: Ethernet, FCoE, Fibre Channel un InfiniBand (ja resursdatora aparatūra atbalsta pasīvo DAC)

Kā lietot

Pievienojiet QSFP galu saderīgam 40G QSFP portam slēdzī vai NIC un iespraudiet četrus SFP+ galus mērķa SFP+ portos saņēmējierīcē, vai izmantojiet apgriezto orientāciju, kā nepieciešams jūsu aparatūrai. Pārliecinieties, ka abas ierīces atbalsta pasīvo QSFP-uz-4×SFP+ sadalīšanas darbību un paredzēto protokolu (piem., 40GBase-CR4 vai 4×10GBase-CR). Izvairieties no asiem locījumiem un nodrošiniet kabeļa maršrutēšanu statņos, lai novērstu spriedzi uz savienotājiem. Ja ierīcei nepieciešams programmatūrā vai BIOS iestatījumos sadalīt 40G portu, konfigurējiet portu saskaņā ar pārdevēja instrukcijām pirms datplūsmas aktivizēšanas.

Ieteikumi

Izmantojiet šo pasīvo DAC īsa attāluma savienojumiem statņu iekšienē vai starp blakus esošiem statņiem, kur jūsu aparatūra atbalsta pasīvo twinax. Pārbaudiet pārdevēja saderību ar QSFP-uz-SFP+ sadalīšanas kabeļiem un, ja nepieciešams, apstipriniet aparātprogrammatūras vai porta režīma iestatījumus. Lielākiem attālumiem vai gadījumos, kad nepieciešama elektriskā izolācija, apsveriet optiskos raiduztvērējus un optisko šķiedru kabeļus.
