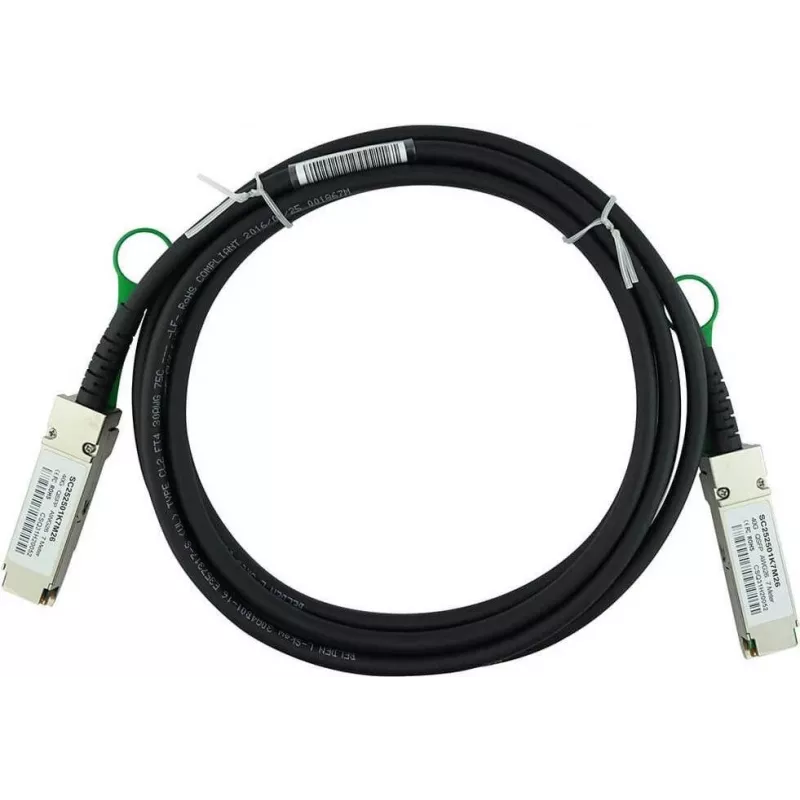

InfiniBand/šķiedras optikas kabelis BlueOptics DEM-CB050QXS-BL 0,5 m QSFP vīr./vīr.

BlueOptics DEM-CB050QXS-BL ir 0,5 m InfiniBand/šķiedras optikas tiešā savienojuma kabelis ar QSFP vīrišķā-vīrišķā tipa savienotājiem, paredzēts īsa attāluma ātrgaitas savienojumiem datu centros un tīkla skapjos. Tas atbalsta 40GBase-CR4/40 Gbps lietojumus 0,5 m twinax vara savienojumā un ir MSA saderīgs lietošanai ar iekārtām, kas pieņem QSFP tiešā savienojuma kabeļus. Kabelis ir izstrādāts zemai aizturei, zemam enerģijas patēriņam un vienkāršai savienojamībai starp skapjiem vai skapja iekšienē, kur nepieciešama uzticama elektrisko signālu pārraide nelielos attālumos.

Priekšrocības

Kabelis nodrošina kompaktu, viensegmenta savienojumu ar QSFP-QSFP savietojamību, kas ļauj sasniegt 40 Gbps caurlaidspēju īsos posmos. Kā pasīvs tiešā savienojuma twinax kabelis tam nav nepieciešama papildu jauda signāla pārveidošanai, tādējādi nodrošinot minimālu enerģijas patēriņu un samazinātu siltuma izdalīšanos salīdzinājumā ar aktīvajiem optiskajiem raiduztvērējiem. MSA saderīgais dizains un augstas kvalitātes komponentu izmantošana nodrošina funkcionālu saderību ar lielākajām slēdžu, maršrutētāju un datu glabāšanas platformām, kas atbalsta QSFP pasīvos DAC, savukārt 0,5 m garums vienkāršo kārtīgu uzstādīšanu skapjos un samazina signāla vājinājumu, kas raksturīgs garākiem posmiem.

Piemērots

• QSFP portu savienošanai starp slēdžiem vienā skapī vai blakus skapjos
• Augsta blīvuma servera-slēdža savienojumiem datu centru topoloģijās
• Datu glabāšanas tīkla starpsavienojumiem, kam nepieciešami 40 Gbps īsa attāluma savienojumi
• InfiniBand un Ethernet vidēm, kas atbalsta 40GBase-CR4

Galvenās specifikācijas

• Savienotāja veids: QSFP vīrišķā-vīrišķā
• Garums: 0,5 metri
• Datu pārraides ātrums: līdz 40 Gbps
• Kabeļa veids: pasīvs twinax vara (tiešais savienojums)
• Vada šķērsgriezums: 30 AWG
• Standartu atbilstība: MSA saderīgs QSFP tiešā savienojuma lietojumiem
• Tipiski lietojumi: Ethernet, FCoE, Fibre Channel, InfiniBand īsa attāluma savienojumi

Lietošana

Pārbaudiet, vai tīkla iekārta atbalsta pasīvos QSFP tiešā savienojuma twinax kabeļus un vai QSFP porti ir iespējoti 40G darbībai. Kad abas ierīces ir izslēgtas vai ievērojot aparatūras ražotāja karstās pieslēgšanas vadlīnijas, izlīdziniet un ievietojiet QSFP spraudņus attiecīgajos QSFP portos, līdz tie stingri nofiksējas. Apstipriniet savienojuma statusu un vienojieties par ātrumu, izmantojot iekārtas pārvaldības saskarni. Izmantojiet kabeli īsa attāluma starpsavienojumiem; nepārsniedziet ieteicamo 0,5 m garumu, lai garantētu 40G veiktspēju.

Ieteikumi

Lai saglabātu signāla integritāti un ilgmūžību, izvairieties no stingriem līkumiem un pārmērīgas mehāniskās slodzes uz kabeli, kā arī turiet to tālāk no asām malām vai augstas temperatūras avotiem. Izmantojiet 0,5 m pasīvo twinax kabeli tiešiem savienojumiem skapī vai blakus skapjos, bet lielākiem attālumiem izvēlieties aktīvos raiduztvērējus vai garākus sertificētus optiskos kabeļus.
