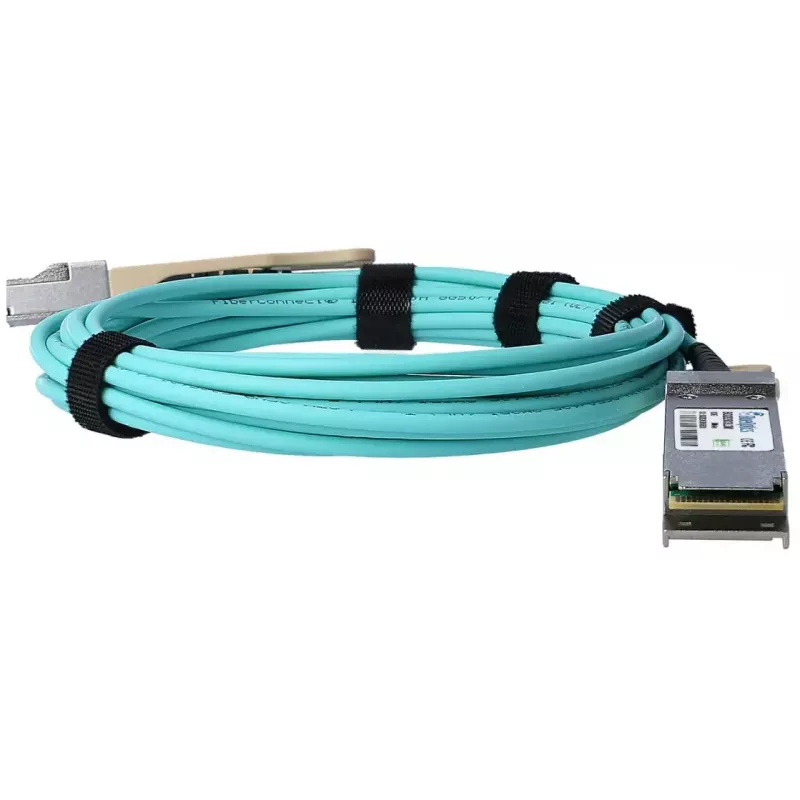

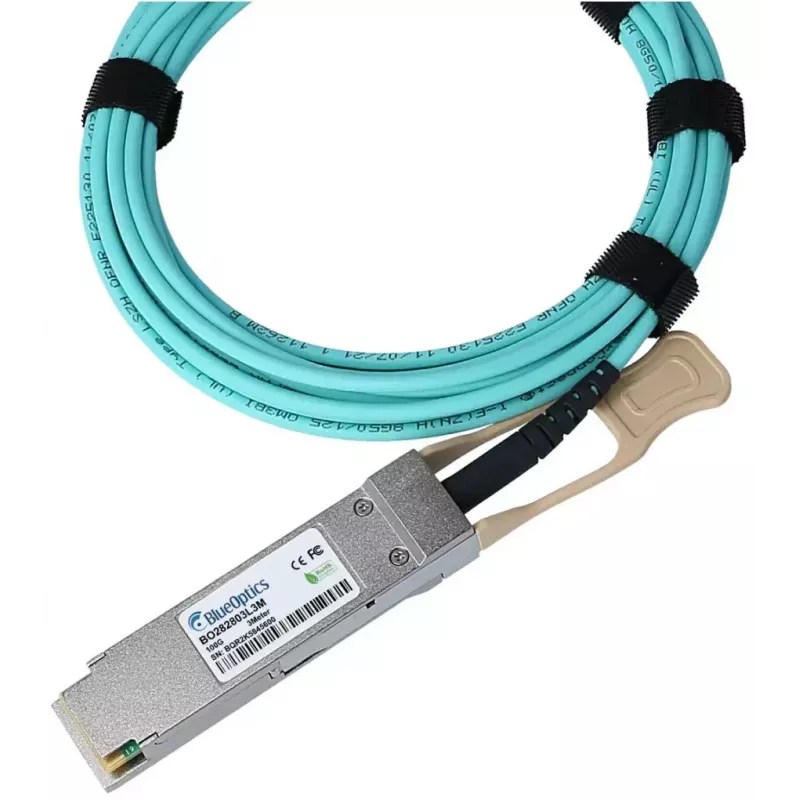

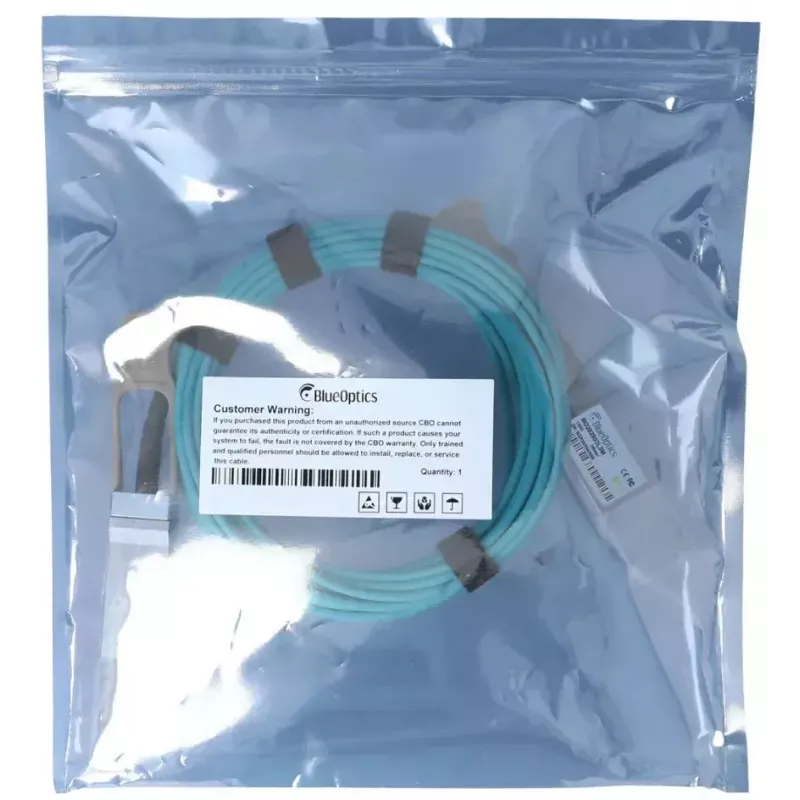

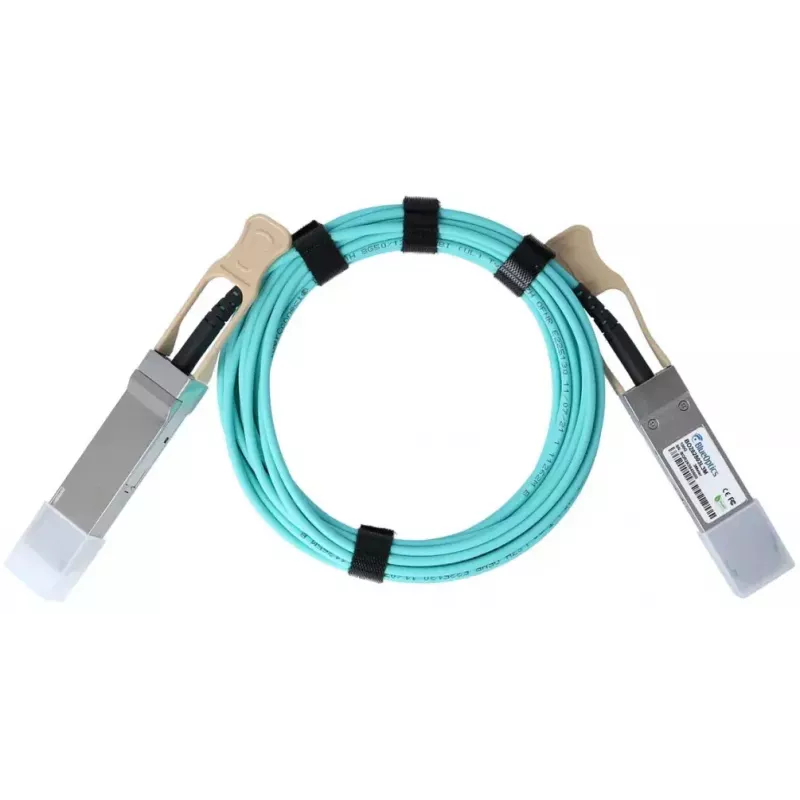

InfiniBand/šķiedru optiskais kabelis BlueOptics AA1404028-50M-BO 50m QSFP vīrišķais/vīrišķais

BlueOptics AA1404028-50M-BO ir 50 metru InfiniBand/šķiedru optiskais aktīvais optiskais kabelis (AOC) ar QSFP vīrišķais–vīrišķais savienotājiem, kas paredzēts ātrdarbīgai datu pārraidei datu centros un augstas veiktspējas datošanas vidēs. Atbilstošs MSA QSFP specifikācijām un realizēts kā 40GBASE-SR4 risinājums, šis saliekamais daudzmodu optiskais kabelis integrē raiduztvērējus abos galos, lai nodrošinātu vienlaicīgus raidīšanas un uztveršanas kanālus. Kabelis ir paredzēts tiešiem QSFP–QSFP savienojumiem līdz 50 metriem un atbalsta izplatītus protokolus, ko izmanto mūsdienu tīklos.

Priekšrocības

Kabelis nodrošina uzticamu 40 Gbps līnijas ātrumdarbības savienojumu pa daudzmodu šķiedru ar iebūvētiem raidītājiem un uztvērējiem, kas samazina nepieciešamību pēc atsevišķiem raiduztvērēju moduļiem. Kā AOC tas novērš plāksterēšanu un savienotāju tīrīšanu, kas saistīta ar plāksterkabeļu komplektiem, un samazina ievades zudumus. Digitālā diagnostikas monitoringa (DDM/DOM) atbalsts ļauj reāllaikā uzraudzīt barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, uztveršanas jaudu un temperatūru, ja resursdatora aparatūra atbalsta šo funkciju. Komponenti atbilst MSA standartiem un izmanto augstas kvalitātes lāzerus un integrālās shēmas, lai sasniegtu pagarinātu darbības laiku un augstu pieejamību.

Piemērots

• Savienojumiem starp QSFP portiem komutatoros un maršrutētājos viena plaukta ietvaros vai starp blakus esošiem plauktiem
• Augstas veiktspējas datošanas klāsteriem un InfiniBand tīkliem, kam nepieciešami 40 Gbps posmi
• Glabāšanas tīklu (FCoE) un citiem zemas aiztures glabāšanas starpsavienojumiem
• Maza attāluma datu centru savienojumiem līdz 50 metriem pa daudzmodu šķiedru

Galvenās specifikācijas

• Formas faktors: QSFP vīrišķais–QSFP vīrišķais (iepriekš terminēts AOC)
• Nominālais garums: 50 metri
• Datu pārraides ātrums: līdz 40 Gbps (40GBASE-SR4)
• Šķiedras tips: daudzmodu šķiedra ar iebūvētiem raiduztvērējiem
• Uzraudzība: Digitālās diagnostikas monitoringa (DDM/DOM) atbalsts (atkarīgs no resursdatora)
• Pārraides veids: vienlaicīga raidīšana un uztveršana pa optiskajiem kanāliem
• Lietošanas vide: paredzēts datu centriem un augstas veiktspējas tīklošanai

Lietošanas pamācība

Uzstādiet BlueOptics AA1404028-50M-BO, ievietojot katru QSFP savienotāju attiecīgajos QSFP portos ierīcēs, kuras jāsavieno. Pārliecinieties, ka QSFP porti ir izslēgti vai ievērojiet aparatūras ražotāja ieteiktās karstās nomaiņas procedūras, ja nepieciešams. Pārbaudiet, vai resursdatora ierīces atbalsta 40GBASE-SR4 vai paredzēto protokolu (Ethernet, Fibre Channel over Ethernet, InfiniBand) un vai DDM/DOM uzraudzība ir atbalstīta, ja nepieciešama diagnostika. Izvairieties no pārmērīgas liekšanas vai stiepšanas spēka uz kabeli un nostipriniet to kabeļu pārvaldības sistēmās, lai novērstu mehānisku slodzi savienotāju saskarnēs.

Rekomendācijas

Uzticamai darbībai apstipriniet saderību ar mērķa aparatūru un programmaparatūru, nodrošiniet pareizu daudzmodu šķiedras maršrutēšanu ar minimālo liekšanas rādiusu un izmantojiet DDM/DOM diagnostikas datus, kur tie pieejami, lai uzraudzītu posma stāvokli. Uzglabājiet un rīkojieties ar kabeli, lai aizsargātu optiskās saskarnes no putekļiem un mehāniskiem bojājumiem; izvairieties no integrēto AOC savienotāju tīrīšanas ar plāksterkabeļu procedūrām, kas paredzētas atvienojamiem raiduztvērējiem.
