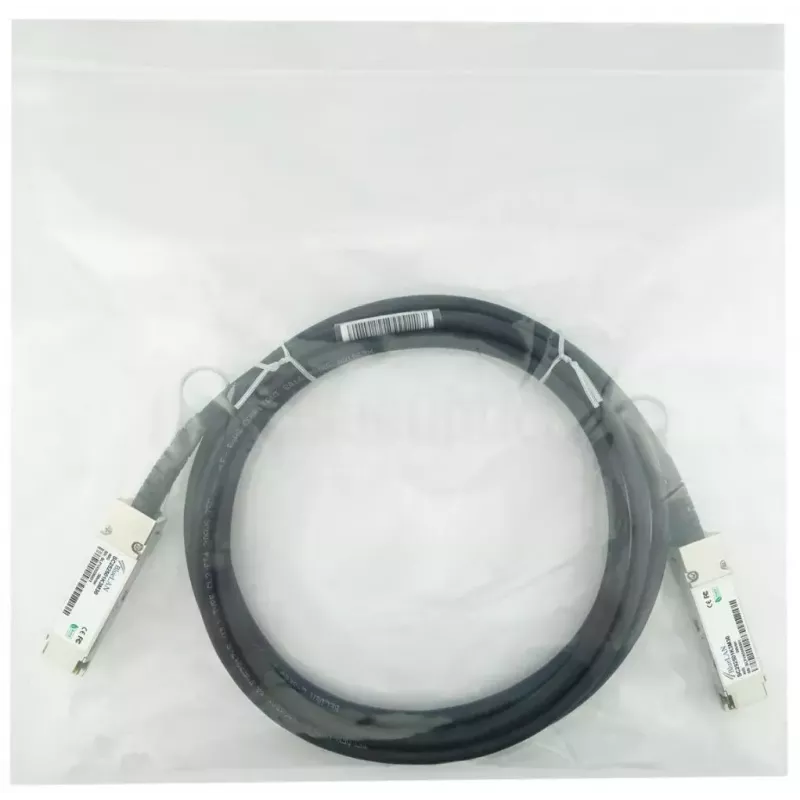

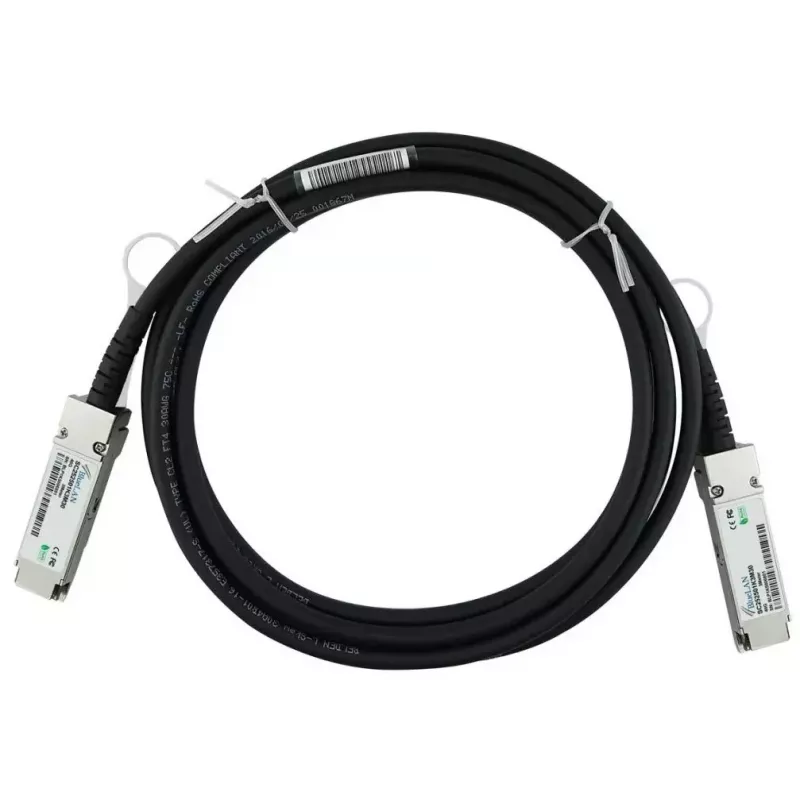

InfiniBand/šķiedru optiskais kabelis BlueOptics AXLC761-10000S-BL 1 m QSFP vīrišķais/vīrišķais

BlueOptics AXLC761-10000S-BL ir 1 m InfiniBand/šķiedru optiskais kabelis ar QSFP savienotājiem abos galos, paredzēts ātrdarbīgai datu pārraidei datu centros un augstas veiktspējas skaitļošanas vidēs. Šis kabelis atbalsta 40GBase-CR4 lietojumus 1 metra attālumā un ir paredzēts īsiem savienojumiem starp statīvā montētām ierīcēm, tostarp slēdžiem, maršrutētājiem un glabāšanas sistēmām, kas pieņem QSFP-uz-QSFP tiešā savienojuma savienojumus.

Priekšrocības

Kabelis nodrošina kompaktu, rūpnīcā terminētu QSFP vīrišķais-vīrišķais savienojumu, kas vienkāršo savienošanu starp statīviem vai statīva iekšienē, saglabājot zemu latentumu un zemu enerģijas patēriņu. Izgatavots atbilstoši MSA specifikācijām, tas ir piemērots elektriskiem twinax tiešā savienojuma lietojumiem un atbalsta Ethernet, FCoE un InfiniBand protokolus līdz 40 Gbit/s norādītajā attālumā. Pasīvā konstrukcija samazina iespējamos atteices punktus un pazemina darbības enerģijas patēriņu salīdzinājumā ar aktīvajiem optiskajiem moduļiem.

Piemērots

• Īsiem 40 Gb/s savienojumiem starp QSFP portiem vienā statīvā vai blakus statīvos
• Augstas veiktspējas skaitļošanas (HPC) klasteriem, izmantojot InfiniBand vai 40G Ethernet
• Slēdzis-slēdzis, slēdzis-maršrutētājs vai slēdzis-glabātuve savienojumiem, kas atbalsta QSFP
• Datu centra augšējā statīva un rindas vidus pārslēgšanai 40G starpsavienojumiem

Galvenās specifikācijas

• Savienotāja veids: QSFP vīrišķais uz QSFP vīrišķais
• Kabeļa garums: 1 metrs
• Atbalstītais datu pārraides ātrums: līdz 40 Gbit/s
• Lietojuma veidi: Ethernet, FCoE, Fibre Channel, InfiniBand (atkarīgs no protokola)
• Kabeļa veids: pasīvs tiešā savienojuma twinax (40GBase-CR4 elektriskās twinax īpašības)
• Vada šķērsgriezums: 30 AWG (kā izmantots pasīvā twinax konstrukcijā)
• Atbilstība: MSA saderīga mehāniskā un elektriskā saskarne

Kā lietot

Uzstādiet kabeli, ievietojot katru QSFP vīrišķo savienotāju attiecīgajā QSFP portā, līdz tas nofiksējas vietā, pārliecinoties, ka abi gali ir stingri ievietoti. Izmantojiet kabeli tiešiem elektriskiem savienojumiem starp ierīcēm, kas konfigurētas pieņemt pasīvos QSFP tiešā savienojuma twinax kabeļus un atbalsta izvēlēto protokolu ar 40 Gbit/s. Izvairieties no pārmērīgas locīšanas savienotāju tuvumā un novietojiet kabeli tā, lai novērstu samezglojumus, asus līkumus vai saspiešanas punktus, kas varētu pasliktināt veiktspēju.

Ieteikumi

Pirms izvietošanas pārbaudiet, vai abi galapunkti skaidri atbalsta pasīvos QSFP twinax tiešā savienojuma kabeļus un 40GBase-CR4 elektrisko specifikāciju. Lai nodrošinātu uzticamu darbību, saglabājiet brīvu vietu, lai izvairītos no asiem līkumiem, un uzturiet darba vidi iekārtas ražotāja noteiktajās temperatūras un mitruma robežās. Krājumu kontrolei un savietojamības pārbaudēm pirms liela mēroga ieviešanas pārbaudiet vienu paraugu savā mērķa aparatūras platformā.
