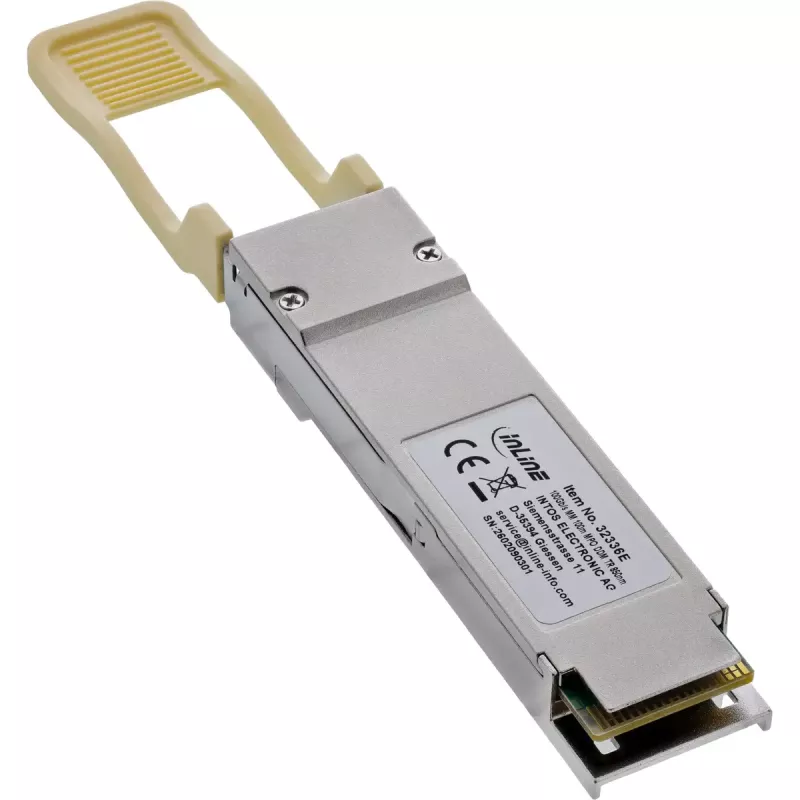

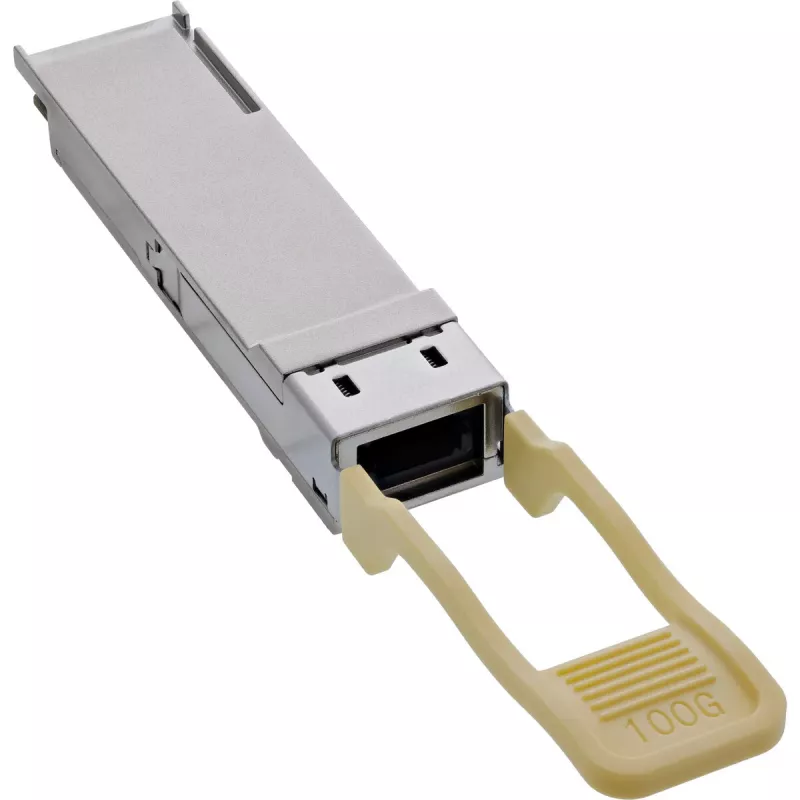

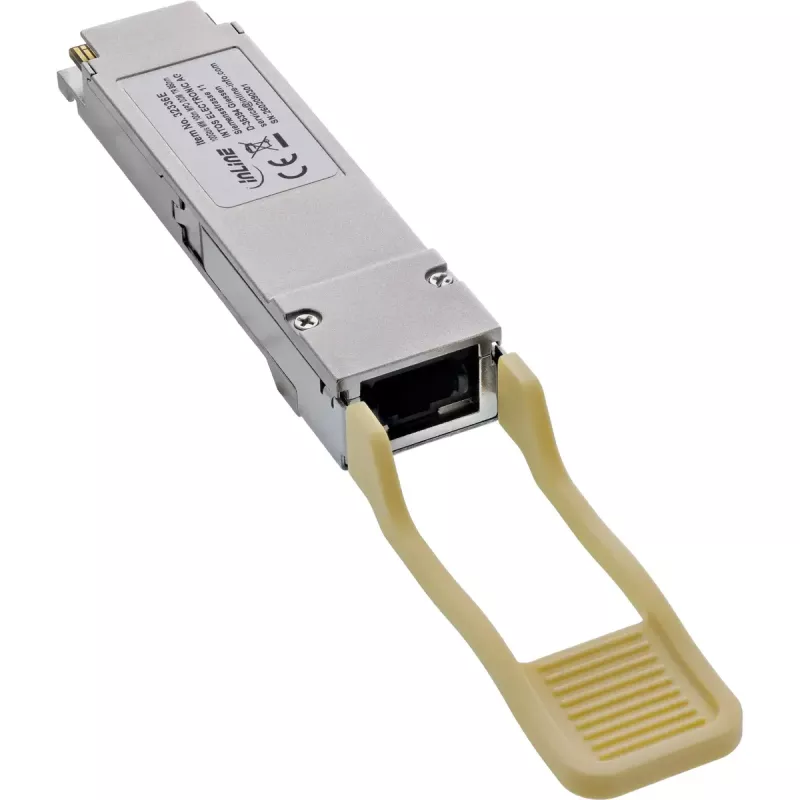

InLine 32336E tīkla raiduztvērēja modulis Optiskā šķiedra 100000 Mbit/s QSFP28 850 nm

100 Gigabitu veiktspēja ar 100GBASE-SR4: Ideāls mūsdienu datu centriem, mugurkaula-lapu arhitektūrām un augstas veiktspējas pamattīkliem ar lielu datu caurlaidspēju.
Līdz 100 m diapazons: Optimizēts daudzmodu šķiedrām (OM4 līdz 100 m, OM3 līdz 70 m) – lieliski piemērots strukturētai ātrgaitas kabeļu infrastruktūrai plauktos vai datu centros.
4x25 Gb/s pie 850 nm (VCSEL matrica):Četri paralēli kanāli, katrs ar 25,78 Gb/s, nodrošina stabilu un efektīvu 100G pārraidi, izmantojot MPO-12 saskarni.
Digitālā diagnostikas uzraudzība (DDM): Precīza reālā laika temperatūras, sprieguma, TX/RX jaudas un nobīdes strāvas uzraudzība, izmantojot I²C saskarni – maksimālai pārskatāmībai darbības laikā.
Atbilst MSA un IEEE: Saderīgs ar QSFP28 MSA, IEEE 802.3bm un SFF-8636 – tādējādi plaši izmantojams ar komerciāli pieejamiem 100G slēdžiem un maršrutētājiem.

InLine® QSFP28-100G-SR4 modulis nodrošina uzticamus 100 Gigabitu Ethernet savienojumus, izmantojot daudzmodu šķiedru. Ar kopējo datu pārraides ātrumu 100 Gb/s (4x25,78 Gb/s) tas ir ideāli piemērots augstas veiktspējas lietojumiem datu centros, uzņēmumu pamattīklos un augstas veiktspējas serveru vidēs.
Pārraide notiek, izmantojot 850 nm VCSEL matricu ar PIN uztvērēja struktūru. Pateicoties paralēlai 4 kanālu tehnoloģijai, tiek sasniegts diapazons līdz 100 metriem uz OM4 un 70 metriem uz OM3 šķiedrām. Savienojums tiek veikts, izmantojot MPO-12 saskarni.
Ar enerģijas patēriņu, kas mazāks par 2,5 W, modulis saglabā energoefektivitāti, neskatoties uz augsto joslas platumu. Barošana tiek nodrošināta ar 3,3 V. Darba temperatūras diapazons no 0 °C līdz +70 °C padara moduli piemērotu tipiskai datu centru videi.
Digitālā diagnostikas uzraudzība (DDM) ļauj nepārtraukti uzraudzīt svarīgus darbības parametrus, piemēram, temperatūru (±3 °C), barošanas spriegumu (±3 %) un TX un RX jaudu. Tas ļauj savlaicīgi atklāt tīkla stāvokļa izmaiņas un mērķtiecīgi plānot apkopes pasākumus.
Modulis ir karstās pieslēgšanas spējīgs, un to var ievietot vai nomainīt darbības laikā – skaidra priekšrocība augstas pieejamības IT infrastruktūrām.
Tehniskie dati

Formas faktors: QSFP28
Standarts: 100GBASE-SR4
Pārraides ātrums: 4 x 25,78 Gb/s (100 Gb/s apkopots)
Šķiedras tips: Daudzmodu (OM3 / OM4)
Diapazons: līdz 70 m (OM3), līdz 100 m (OM4)
Raidītājs: 4x 850 nm VCSEL
Uztvērējs: PIN matrica
Savienojums: MPO-12
Elektriskā saskarne: CAUI-4
Karstās pieslēgšanas spēja: Jā
DDM (digitālā diagnostika): Jā
Barošanas spriegums: 3,3 V
Enerģijas patēriņš: < 2,5 W
Darba temperatūra: 0 °C līdz +70 °C
Saderība: QSFP28 MSA, IEEE 802.3bm, SFF-8636
Lāzera klase: 1. klase

Piezīme par kodēšanu:
Mūsu SFP moduļi ir rūpnīcā kodēti – neatkarīgi no tā, vai tie paredzēti Cisco, Intel vai citām sistēmām, kas var ierobežot izvēli.Lai nodrošinātu maksimālu saderību, mēs tagad programmējam individuāli atbilstoši klienta prasībām. Lūdzu, sazinieties ar savu pārdošanas pārstāvi.

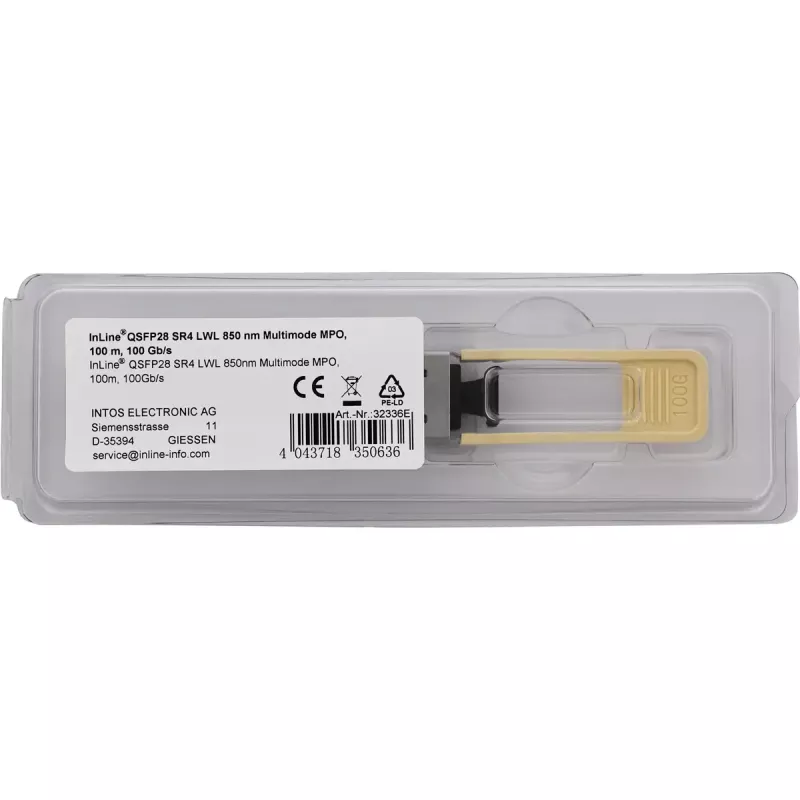

InLine 32336E. SFP raiduztvērēja tips: Optiskā šķiedra, Maksimālais datu pārraides ātrums: 100000 Mbit/s, Saskarnes tips: QSFP28. Ieejas spriegums: 3.3 V, Enerģijas patēriņš (tipiskais): 2.5 W. Atbilstības sertifikāti: TÜV mark, CE. Platums: 124 mm, Dziļums: 0.49 mm, Augstums: 19 mm. Iepakojuma platums: 53 mm, Iepakojuma dziļums: 160 mm, Iepakojuma augstums: 20 mm

Lietošana

Rīkojieties ar QSFP28 raiduztvērēju aiz malām un izvairieties no saskares ar optiskajām saskarnēm. Ievietojiet moduli saderīgā QSFP28 slotā resursdatora ierīcē, līdz tas nofiksējas ar klikšķi; modulis atbalsta karsto pieslēgšanu, tāpēc to var ievietot vai izņemt, kamēr sistēma ir ieslēgta. Pievienojiet MPO-12 daudzmodu šķiedras ielāpu kabeli, kas atbilst OM3 vai OM4 specifikācijām, un pārbaudiet savienojuma statusu, izmantojot resursdatora ierīci. Izmantojiet resursdatora vai pārvaldības programmatūru, lai nolasītu DDM vērtības caur I²C reāllaika diagnostikas informācijai un lai apstiprinātu pareizu darbību.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet augstas kvalitātes OM4 daudzmodu šķiedru attālumiem līdz 100 m un pārliecinieties, ka komutācijas kabeļi un MPO savienotāji ir tīri un pareizi izlīdzināti. Pārraugiet DDM parametrus, lai savlaicīgi atklātu neparastu temperatūru vai jaudas līmeņus. Ja rodas savietojamības problēmas pārdevēja kodēšanas dēļ, pieprasiet no piegādātāja klientam specifisku programmēšanu, lai nodrošinātu atbilstību resursdatora prasībām.
