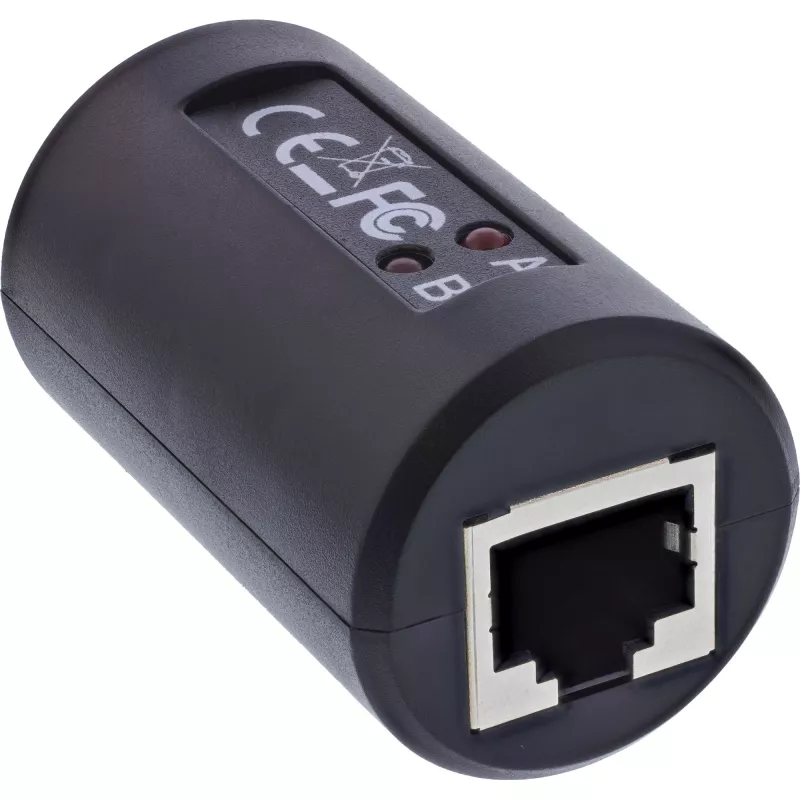

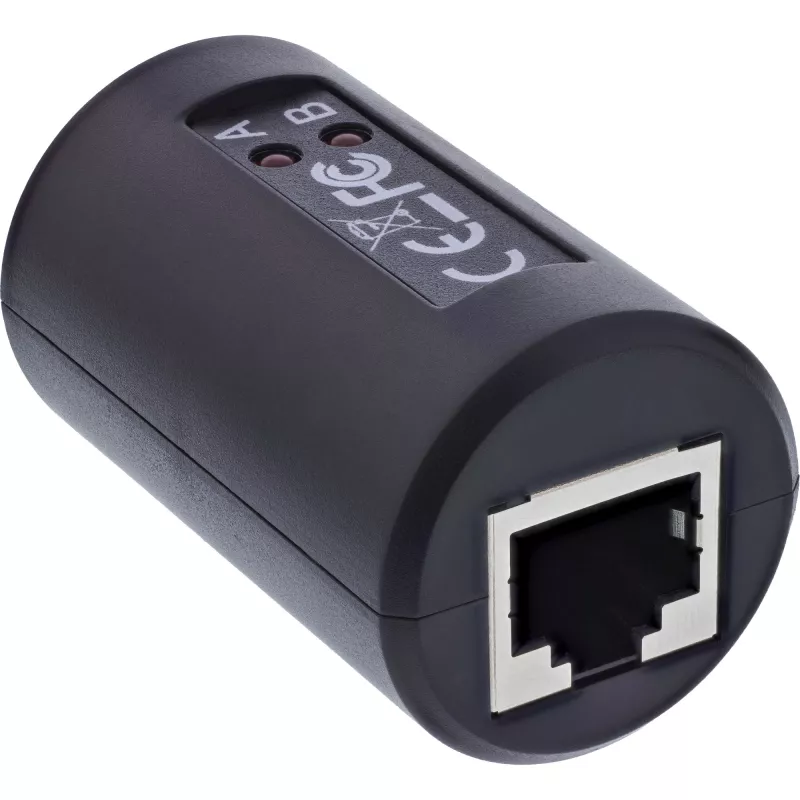

InLine 79999P PoE un PoE+ tīkla testētājs

InLine 79999P PoE testētājs pārbauda Power over Ethernet (PoE/PoE+) spriegumu RJ45 tīkla portos, kas atbilst IEEE 802.3af un IEEE 802.3at standartiem. Tas nosaka barošanas spriegumu diapazonā no 37 līdz 57 V un norāda, vai strāva ir pieejama Endspan vai Midspan kontaktu pāros. Telefona vai ISDN spriegumi un citi nestandarta PoE standarti netiek atbalstīti.

Priekšrocības

PoE testētājs nodrošina vienkāršu vizuālu PoE esamības indikāciju, izmantojot gaismas diodes Endspan un Midspan noteikšanai. Tam nepieciešams tikai komplektā iekļautais īsais RJ45 kabelis pieslēgšanai, un tas ir kompakts un pārnēsājams ātrai pārbaudei uz vietas. Ierīce palīdz pārbaudīt, vai tīkla ports nodrošina PoE, bez papildu aprīkojuma.

Piemērots

Galvenās specifikācijas

Lietošana

Pievienojiet testētāja RJ45 savienotāju komplektā iekļautajam īsajam kabelim, pēc tam pievienojiet kabeļa otru galu pārbaudāmajam RJ45 portam. Novērojiet gaismas diodes: ja iedegas Endspan gaismas diode, PoE ir pieejams uz 1., 2., 3., 6. kontaktiem; ja iedegas Midspan gaismas diode, PoE ir pieejams uz 4., 5., 7., 8. kontaktiem. Ja neviena gaismas diode neiedegas, pārbaudāmais ports nenodrošina PoE.

Ieteikumi

Izmantojiet PoE testētāju tikai Ethernet portiem, kuriem paredzēts atbilst IEEE 802.3af/at un noteiktajam 37–57 V diapazonam. Neizmantojiet testētāju telefona vai ISDN līniju mērīšanai vai citiem spriegumiem ārpus norādītajiem standartiem.
