InLine 92504B vadu savienotājs USB-A / spaiļu bloks, 5 kontaktu Melns, Zaļš

Laika ietaupījums uzstādīšanas laikā: Ātra vadu pievienošana, izmantojot skrūvspailes 16–26 AWG – ar instrumentu, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm.
Skaidra spaiļu piešķiršana un drošs kontakts: 5 kontaktu spailes ar spiediena plāksni, skaidri marķētas 1: –, 2: D+, 3: D–, 4: +, 5: S (ekrāns) – ideāli piemērotas servisam, testēšanai un prototipēšanai.
Daudzpusīga rūpnieciska izmantošana: Ātram USB 2.0 signālu savienojumam testa iekārtās, laboratorijās, nodošanai ekspluatācijā vai traucējummeklēšanai – nav nepieciešama lodēšana.
Kompakts dizains: Tikai aptuveni 50 mm kopējais garums; var tikt integrēts arī šaurās iekārtās vai adapteru sloksnēs, lai ietaupītu vietu.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 0,7 A katram kontaktam nodrošina uzticamu signāla pārraidi – pat pie pastāvīgas slodzes un rūpnieciskā vidē.

InLine® USB-A spaiļu bloka adapteris piedāvā praktisku risinājumu USB 2.0 signālu pārvadīšanai uz 5 kontaktu spaiļu bloku bez lodēšanas vai kabeļa savienojuma. Tipiski pielietojumi atrodami servisa, testa iekārtu, izstrādes vai prototipēšanas jomās.

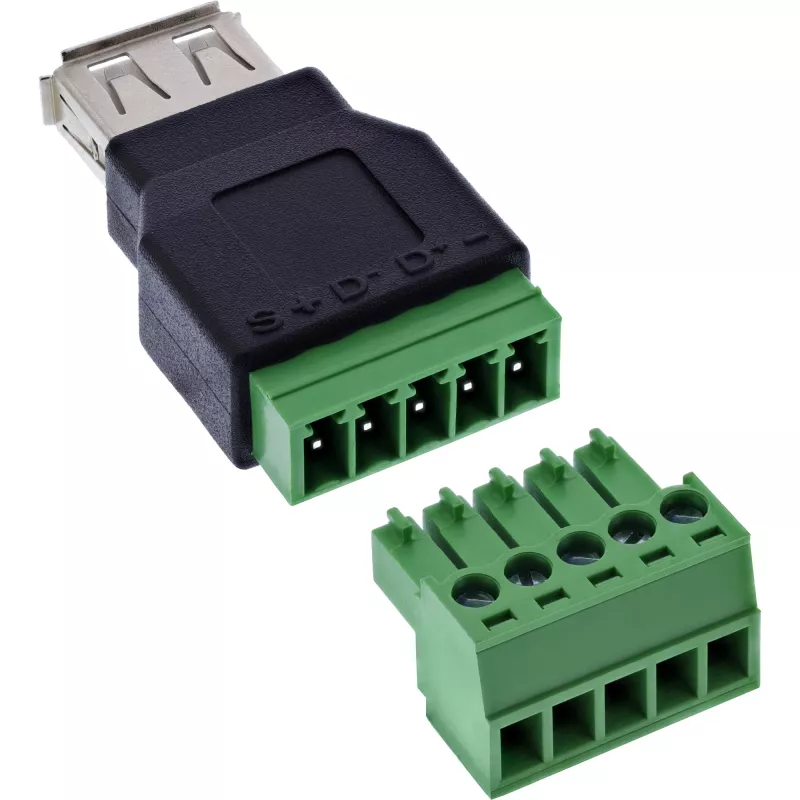

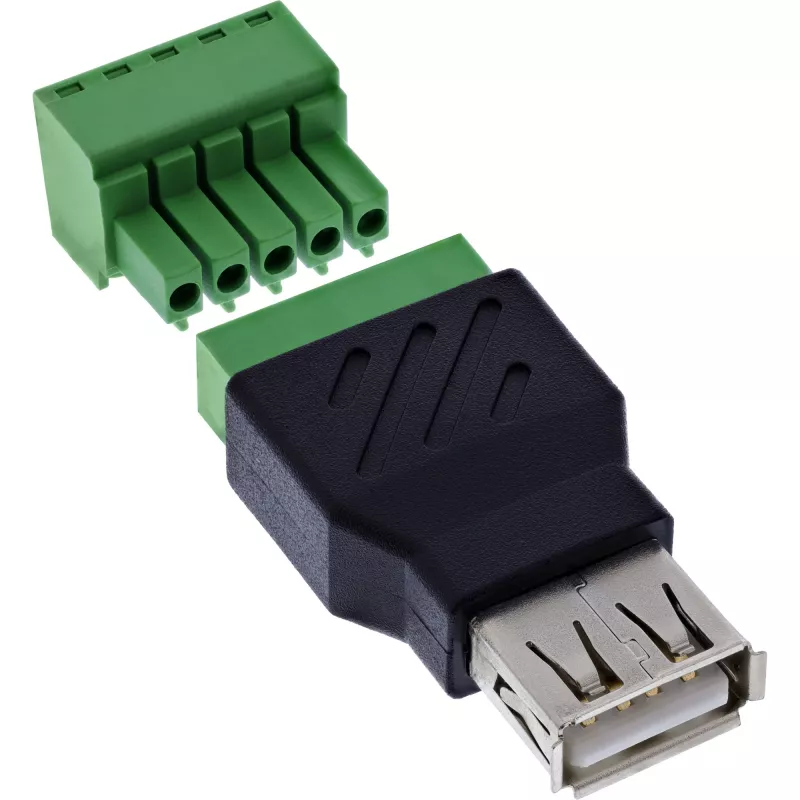

Standarta izmēra USB-A ligzda ir tieši savienota ar 5 kontaktu skrūvspaiļu bloku. Skaidrs spaiļu marķējums – 1: Zeme (–), 2: D+, 3: D–, 4: Spriegums (+), 5: Ekrāns (S) – nodrošina vienkāršu un uzticamu signāla piešķiršanu. Spaiļu savienojumi ar 5,0 mm soli atbalsta atsevišķus vadus 16–26 AWG diapazonā.
Vadu pievienošana tiek veikta, izmantojot plakanas galvas skrūvgriezi. Pateicoties kompaktajam korpusam, adapteris ir īpaši vietu taupošs – piemēram, testa iekārtās, mobilās mērīšanas stacijās vai laboratorijās.

USB saskarne:USB-A 2.0, sievišķais savienotājs
Kontaktu skaits / piešķiršana:5 spailes / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Savienojuma tehnoloģija:Skrūvspaile ar spiediena plāksni, 5,0 mm solis
Savienojuma diapazons:16–26 AWG
Iedarbināšana:Ar plakanas asmens skrūvgriezi ≤ 2,5 mm
Nominālā strāva:0,7 A katram kontaktam
USB darba spriegums (VBUS):5 V līdzstrāva
Pārbaudes spriegums (izolācijas pretestība):300 V maiņstrāva / 1 minūte
Izolācijas pretestība:≥ 10 MΩ @ 300 V līdzstrāva
Darba temperatūra:–20 °C līdz +105 °C
Izolācijas slānis:EVA izolācija apakšpusē
Izmēri:aptuveni 50 × 21 × 14 mm (G × P × A)

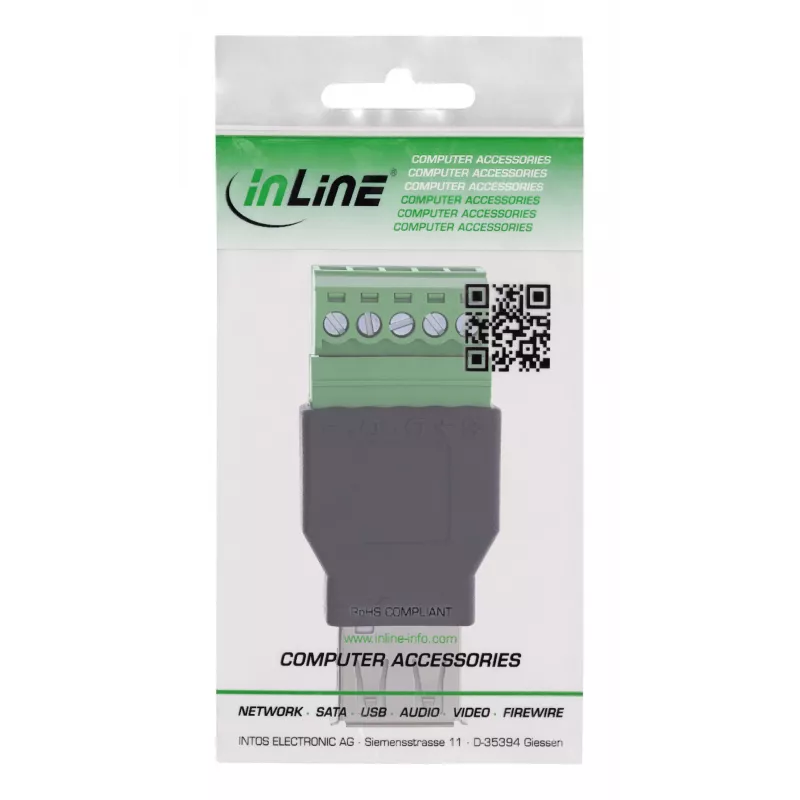

InLine 92504B. Savienotājs(-i): USB-A / spaiļu bloks, 5 kontaktu, Produkta krāsa: Melns, Zaļš, Savienotāja dzimums: Sievišķais/Sievišķais. Atbilstības sertifikāti: RoHS, TÜV marķējums. Izmēri (PxDxA): 21 x 50 x 14 mm, Svars: 11 g, Platums: 21 mm. Daudzums iepakojumā: 1 gab., Iepakojuma platums: 70 mm, Iepakojuma dziļums: 135 mm. Izcelsmes valsts: Taivāna

Kā lietot

Ievietojiet USB‑A spraudni adaptera sievišķajā ligzdā un pievienojiet atsevišķus vadus skaidri marķētajām skrūvspailēm atbilstoši to funkcijai (zeme, D+, D–, VBUS, ekrāns). Noņemiet vadu galiem atbilstoša garuma izolāciju, ievietojiet spailē un nostipriniet, izmantojot plakanas galvas skrūvgriezi (≤ 2,5 mm). Pirms strāvas vai signāla pieslēgšanas pārliecinieties par pareizu kontaktu piešķiršanu, lai izvairītos no pievienoto ierīču bojājumiem.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet vadus 16–26 AWG diapazonā un pievelciet skrūves ar piemērotu plakanas asmens skrūvgriezi. Nepakļaujiet adapteri apstākļiem ārpus norādītā temperatūras diapazona (–20 °C līdz +105 °C). Ilgstošas vai pastāvīgas uzstādīšanas gadījumā periodiski pārbaudiet kontaktu stingrību, lai saglabātu signāla integritāti.
