InLine 92504F vadu savienotājs USB-C / spaiļu bloks, 5 kontaktu Melns, Zaļš

Laika ietaupījums uzstādīšanas laikā: Ātra elektroinstalācija, izmantojot skrūvju spailes 16–26 AWG vadiem – ar instrumenta palīdzību, izmantojot plakano skrūvgriezi ≤ 2,5 mm.
Integrēts USB kabelis elastīgiem lietojumiem: 1 metru garais savienojuma kabelis nekavējoties savieno sistēmas – bez papildu piederumiem vai lodēšanas.
Skaidra spaiļu piešķiršana un drošs kontakts: 5 kontaktu spailes ar spiediena plāksni, skaidri marķētas 1: –, 2: D+, 3: D–, 4: +, 5: S (ekrāns) – ideāli piemērotas apkopei, testēšanai un prototipēšanai.
Daudzpusīga izmantošana rūpniecībā:Ātrai USB 2.0 signālu pieslēgšanai testa stendos, laboratorijās, nodošanai ekspluatācijā vai traucējummeklēšanai – bez lodēšanas.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 0,7 A uz kontaktu nodrošina uzticamu signāla pārraidi – pat pie nepārtrauktas slodzes un rūpnieciskā vidē.

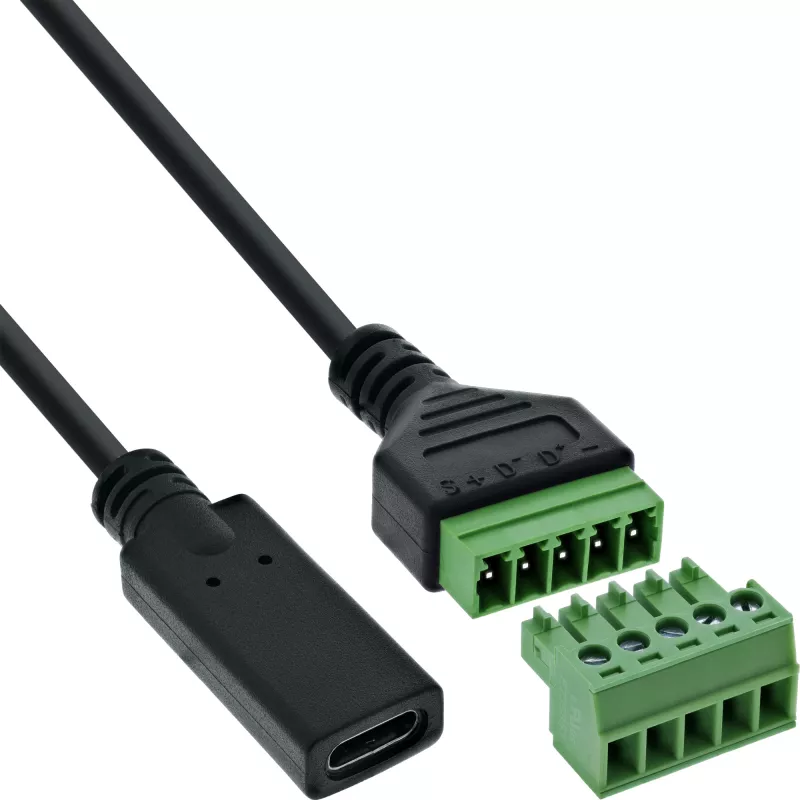

InLine® USB‑C 2.0 spaiļu bloka adapteris ar 5 vadu savienojuma kabeli apvieno modernā USB‑C savienojuma priekšrocības ar atvērtu signālu vadu elastību. USB‑C ligzda ir pastāvīgi savienota ar 5 kontaktu skrūvju spaiļu bloku – ideāli piemērota testa stendiem, diagnostikas ierīcēm vai iegultajām sistēmām.
Spailes ir skaidri marķētas (1: zemējums, 2: D+, 3: D–, 4: spriegums, 5: ekrāns) un nodrošina drošu un bezkļūdu signālu piešķiršanu. Spaiļu savienojumi ar 5,0 mm soli atbalsta vadus 16–26 AWG diapazonā. Elektroinstalācija tiek veikta ar instrumenta palīdzību, izmantojot plakano skrūvgriezi ≤ 2,5 mm.
Pastāvīgi integrētais 1 metra savienojuma kabelis samazina elektroinstalācijas darbu un nodrošina tūlītēju darbību – piemēram, vadības sistēmās, izstrādes platēs vai mobilajās testa stacijās. EVA izolācijas slānis apakšpusē nodrošina papildu aizsardzību, montējot uz vadošām virsmām.

USB saskarne:USB‑C 2.0, sievišķais savienotājs
Kabeļa garums:aptuveni 1 m (PVC, pastāvīgi integrēts)
Kontaktu skaits / piešķiršana:5 spailes / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Savienojuma tehnoloģija:Skrūvju spaile ar spiediena plāksni, 5,0 mm solis
Savienojuma diapazons:16–26 AWG
Iedarbināšana:Ar plakano skrūvgriezi ≤ 2,5 mm
Nominālā strāva: 0,7 A uz kontaktu
USB darba spriegums (VBUS):5 V līdzstrāva
Pārbaudes spriegums (izolācijas pretestība):300 V maiņstrāva / 1 minūte
Izolācijas pretestība:≥ 10 MΩ pie 300 V līdzstrāvas
Darba temperatūra:–20 °C līdz +105 °C
Izolācijas slānis:EVA izolācija apakšpusē
Izmēri:Spaiļu bloks aptuveni 50 × 21,2 × 18,4 mm (G × P × A)

InLine 92504F. Savienotājs(-i): USB-C / spaiļu bloks, 5 kontaktu, Produkta krāsa: Melns, Zaļš, Savienotāja dzimums: Sievišķais/Sievišķais. Atbilstības sertifikāti: RoHS, TÜV marķējums. Izmēri (PxDxA): 22 x 1000 x 12 mm, Svars: 33 g, Kabeļa garums: 1 m. Daudzums iepakojumā: 1 gab., Iepakojuma platums: 100 mm, Iepakojuma dziļums: 165 mm. Izcelsmes valsts: Taivāna

Kā lietot

Noņemiet vadītāju galus līdz atbilstošam garumam 5,0 mm soļa skrūvju spailēm un ievietojiet vadus signāliem no 1 līdz 5 saskaņā ar spaiļu marķējumu (1: zemējums, 2: D+, 3: D–, 4: VBUS, 5: ekrāns). Pievelciet spiediena plākšņu skrūves, izmantojot plakano skrūvgriezi ≤ 2,5 mm, līdz tās ir droši nostiprinātas. Pievienojiet USB‑C vīrišķo kabeli vai ierīci sievišķajam USB‑C savienotājam; pastāvīgi integrētais 1 m kabelis pēc tam nodrošina vadu signāla ceļus uz jūsu sistēmu. Montējot uz vadošām virsmām, pārliecinieties, ka EVA izolācijas slānis ir vērsts pret virsmu, lai novērstu īssavienojumu.

Ieteikumi

Izmantojiet izolētus, alvotus vai ar uzmavām aprīkotus vadus 16–26 AWG diapazonā un nepārsniedziet nominālo strāvu 0,7 A uz kontaktu. Ilgstošai uzticamībai rūpnieciskā vidē pārbaudiet pareizu spaiļu pievilkšanu nodošanas ekspluatācijā laikā un nodrošiniet, lai integrētais kabelis nebūtu nospriegots.
