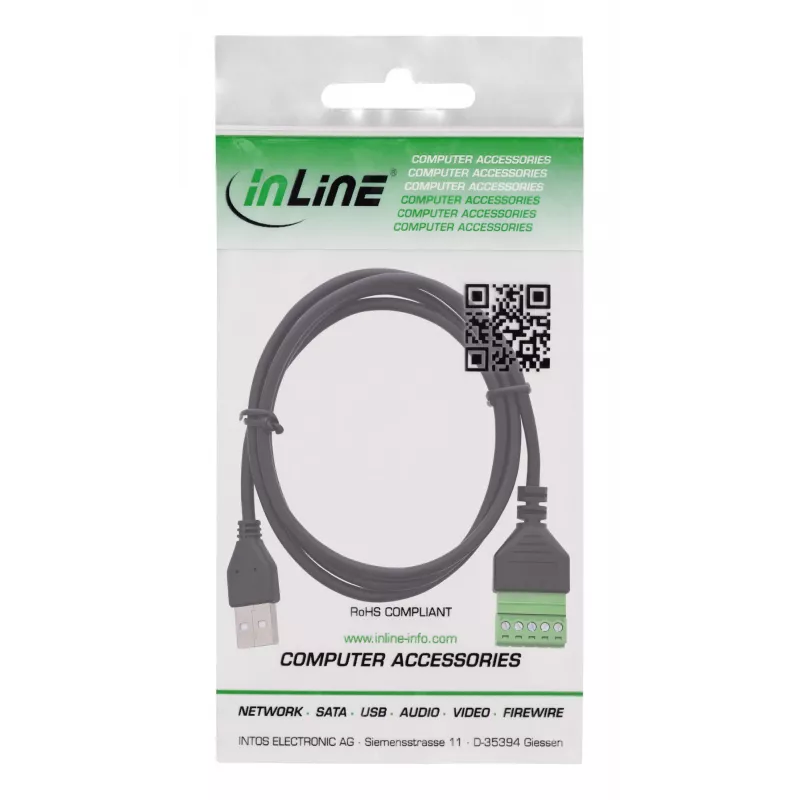

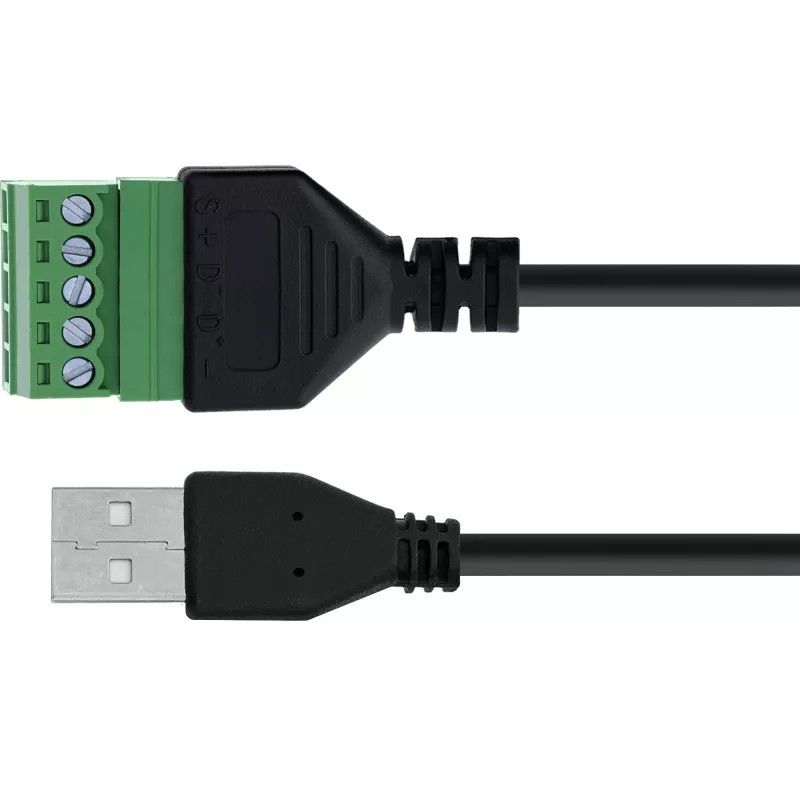

InLine 92504G vadu savienotājs USB-A / Spaiļu bloks, 5 kontaktu Melns, Zaļš

Ietaupījums uzstādīšanas laikā: Ātra elektroinstalācija, izmantojot skrūvju spailes 16–26 AWG – ar instrumentu, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm.
Integrēts USB kabelis elastīgiem lietojumiem: 1 metra savienojuma kabelis nekavējoties savieno sistēmas – bez papildu piederumiem vai lodēšanas.
Skaidra spaiļu piešķiršana un drošs kontakts: 5 kontaktu spailes ar spiediena plāksni, skaidri marķētas 1: –, 2: D+, 3: D–, 4: +, 5: S (ekrāns) – ideāli piemērotas apkopei, testēšanai un prototipēšanai.
Daudzpusīga izmantošana rūpniecībā:Ātrai USB 2.0 signālu savienošanai testa stendos, laboratorijās, nodošanai ekspluatācijā vai traucējummeklēšanai – bez lodēšanas.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 0,7 A uz kontaktu nodrošina uzticamu signāla pārraidi – pat nepārtrauktas slodzes apstākļos un rūpnieciskā vidē.

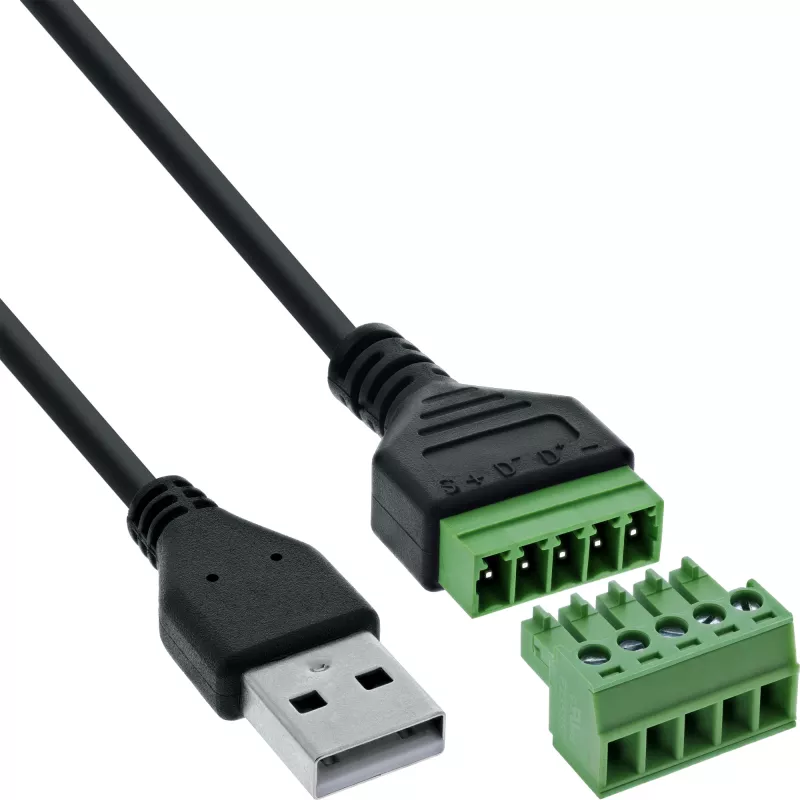

InLine® USB‑A 2.0 spaiļu bloka adapteris ar pastāvīgi integrētu savienojuma kabeli apvieno pieslēdzamu USB savienojumu ar atvērtu signālu elektroinstalācijas elastību. USB‑A spraudnis ir tieši savienots ar 5 kontaktu skrūvju spaiļu bloku – ideāli piemērots testa stacijām, diagnostikas ierīcēm, iegultām sistēmām vai laboratorijas lietojumiem.
Spailes ir skaidri marķētas (1: zeme, 2: D+, 3: D–, 4: spriegums, 5: ekrāns) un nodrošina vieglu un uzticamu signālu piešķiršanu. Spailes ar 5,0 mm soli atbalsta vadus diapazonā no 16 līdz 26 AWG. Elektroinstalācija tiek veikta ar instrumentu, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm.
Aptuveni 1 m garš USB kabelis ietaupa papildu elektroinstalācijas laiku un ļauj nekavējoties izmantot bez adapteriem vai lodēšanas. EVA izolācijas slānis aizsargā uzstādīšanas laikā uz vadošām virsmām.

USB saskarne:USB‑A 2.0, spraudnis
Kabeļa garums:aptuveni 1 m (PVC, pastāvīgi integrēts)
Kontaktu skaits / piešķiršana:5 spailes / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Savienojuma tehnoloģija:Skrūvju spaile ar spiediena plāksni, 5,0 mm solis
Savienojuma diapazons:16–26 AWG
Iedarbināšana:Ar plakanas asmens skrūvgriezi ≤ 2,5 mm
Nominālā strāva: 0,7 A uz kontaktu
USB darba spriegums (VBUS):5 V līdzstrāva
Pārbaudes spriegums (izolācijas pretestība):300 V maiņstrāva / 1 minūte
Izolācijas pretestība:≥ 10 MΩ pie 300 V līdzstrāvas
Darba temperatūra:–20 °C līdz +105 °C
Izolācijas slānis:EVA izolācija apakšpusē
Izmēri:Spaiļu bloks aptuveni 50 × 21,2 × 18,4 mm (G × P × A)

InLine 92504G. Savienotājs(-i): USB-A / Spaiļu bloks, 5 kontaktu, Produkta krāsa: Melns, Zaļš, Savienotāja dzimums: Vīrišķais/Sievišķais. Atbilstības sertifikāti: RoHS, TÜV mark. Izmēri (PxGxA): 20 x 1000 x 14 mm, Svars: 34 g, Kabeļa garums: 1 m. Daudzums iepakojumā: 1 gab., Iepakojuma platums: 100 mm, Iepakojuma dziļums: 165 mm. Izcelsmes valsts: Taivāna

Kā lietot

Noņemiet USB signāla vadu izolāciju līdz ieteicamajam garumam, ievietojiet vadītājus attiecīgajās marķētajās spailēs (1–5) un pievelciet spiediena plāksnes skrūves, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm. Pievienojiet USB‑A spraudni resursdatoram vai ierīcei. Pastāvīgi integrētais kabelis novērš nepieciešamību pēc papildu adapteriem vai lodēšanas. Pārliecinieties, ka EVA izolācijas slānis saskaras ar jebkuru vadošu virsmu, lai samazinātu īssavienojuma risku izvietošanas laikā.

Ieteikumi

Izmantojiet adapteri pagaidu vai testa savienojumiem; pastāvīgām instalācijām ievērojiet ierīces ražotāja norādījumus. Nepārsniedziet nominālo strāvu 0,7 A uz kontaktu un uzturiet darba temperatūru diapazonā no –20 °C līdz +105 °C. Pirms USB VBUS (5 V līdzstrāva) barošanas pārbaudiet pareizu spaiļu piešķiršanu.
