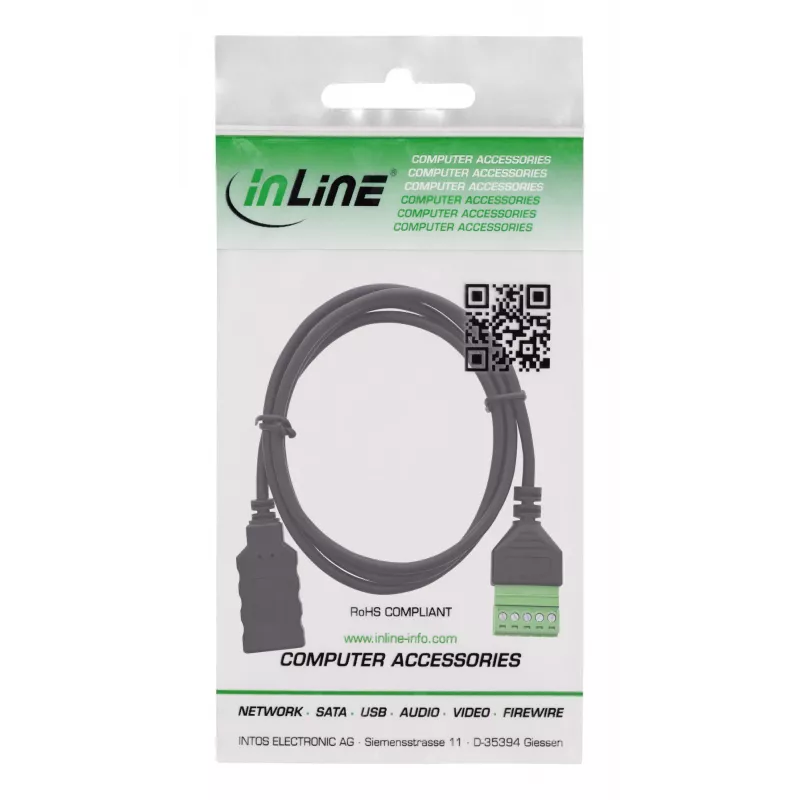

InLine 92504H vadu savienotājs USB-A / spaiļu bloks, 5 kontaktu, melns, zaļš

Ietaupījums laikā uzstādīšanas laikā: Ātra elektroinstalācija ar skrūvspailēm 16–26 AWG – ar instrumentu, izmantojot plakangalvas skrūvgriezi ≤ 2,5 mm.
Integrēts USB kabelis elastīgai lietošanai: 1 metra savienojuma kabelis nekavējoties savieno sistēmas – bez papildu piederumiem vai lodēšanas.
Skaidra spaiļu piešķiršana un drošs kontakts: 5 kontaktu spailes ar spiedplāksni, skaidri marķētas 1: –, 2: D+, 3: D–, 4: +, 5: S (ekrāns) – ideāli piemērotas servisam, testēšanai un prototipēšanai.
Daudzpusīga izmantošana rūpniecībā:Ātrai USB 2.0 signālu savienošanai testa iekārtās, laboratorijās, nodošanai ekspluatācijā vai traucējummeklēšanai – bez lodēšanas.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 0,7 A uz kontaktu nodrošina uzticamu signāla pārraidi – pat pastāvīgas slodzes apstākļos un rūpnieciskā vidē.

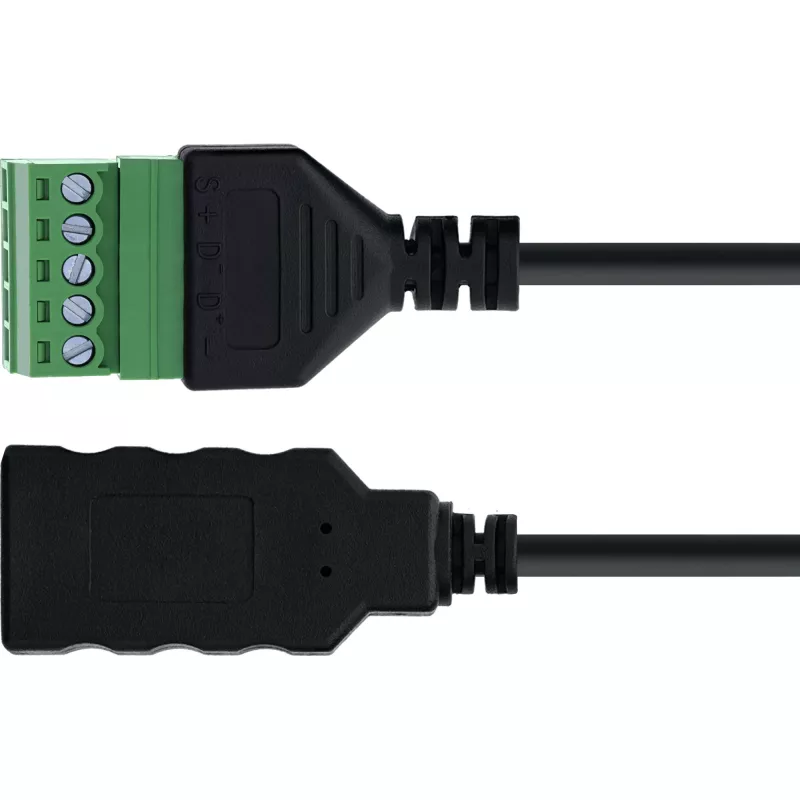

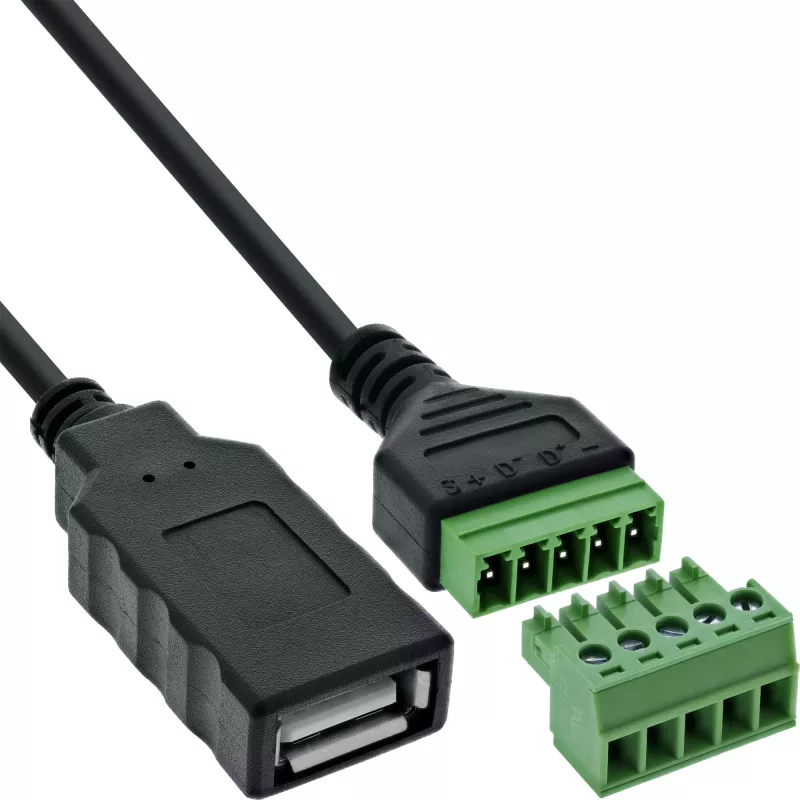

InLine® USB‑A 2.0 spaiļu bloka adapteris ar ligzdu un pastāvīgi integrētu savienojuma kabeli ļauj viegli savienot USB signālus ar 5 kontaktu skrūvspaiļu sloksni – bez lodēšanas. Spailes ir skaidri marķētas (1: zeme, 2: D+, 3: D–, 4: spriegums, 5: ekrāns) un atbalsta vadus diapazonā 16–26 AWG. Elektroinstalācija ar instrumentu tiek veikta, izmantojot plakangalvas skrūvgriezi ≤ 2,5 mm.
Ar 1 metra kabeļa garumu adapteris ir ideāli piemērots testa iekārtām, laboratorijas videi vai iegultajām sistēmām. EVA izolācijas slānis apakšpusē nodrošina papildu aizsardzību, montējot uz vadošām virsmām.

USB saskarne:USB‑A 2.0, ligzda
Kabeļa garums:apm. 1 m (PVC, pastāvīgi integrēts)
Kontaktu skaits / piešķiršana:5 spailes / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Savienojuma tehnoloģija:Skrūvspaile ar spiedplāksni, 5,0 mm solis
Savienojuma diapazons:16–26 AWG
Aktivizēšana:Ar plakangalvas skrūvgriezi ≤ 2,5 mm
Nominālā strāva: 0,7 A uz kontaktu
USB darba spriegums (VBUS):5 V līdzstrāvas
Testa spriegums (izolācijas pretestība):300 V maiņstrāvas / 1 minūte
Izolācijas pretestība:≥ 10 MΩ @ 300 V līdzstrāvas
Darba temperatūra:–20 °C līdz +105 °C
Izolācijas slānis:EVA izolācija apakšpusē
Izmēri:Spaiļu bloks apm. 50 × 21,2 × 18,4 mm (G × P × A)

InLine 92504H. Savienotājs(-i): USB-A / spaiļu bloks, 5 kontaktu, Produkta krāsa: melna, zaļa, Savienotāja dzimums: sievišķais/sievišķais. Atbilstības sertifikāti: RoHS, TÜV zīme. Izmēri (PxGxA): 22 x 1015 x 12 mm, Svars: 39 g, Kabeļa garums: 1 m. Daudzums iepakojumā: 1 gab., Iepakojuma platums: 100 mm, Iepakojuma dziļums: 165 mm. Izcelsmes valsts: Taivāna

Kā lietot

Noņemiet izolāciju vadiem atbalstītajā 16–26 AWG diapazonā, ievietojiet katru vadītāju attiecīgajā numurētajā spailē (1: zeme, 2: D+, 3: D–, 4: VBUS, 5: ekrāns) un nostipriniet ar spiedplāksni, izmantojot plakangalvas skrūvgriezi līdz 2,5 mm. Pievienojiet USB‑A ierīci vai kabeli sievišķajai USB‑A 2.0 ligzdai. Novietojiet adapteri uz nevadošas virsmas vai izmantojiet EVA izolācijas slāni, montējot uz vadošām virsmām. Pirms VBUS līnijas barošanas pārliecinieties par pareizu polaritāti un ekranējuma savienojumiem.

Ieteikumi

Uzticamai darbībai izmantojiet vara vadītājus norādītajā AWG diapazonā, izvairieties no pārmērīgas integrētā kabeļa locīšanas vai mehāniskas slodzes, un ilgstošās instalācijās periodiski pārbaudiet spaiļu pievilkšanu. Nepārsniedziet nominālo strāvu 0,7 A uz kontaktu un glabājiet adapteri norādītajā temperatūras diapazonā.
