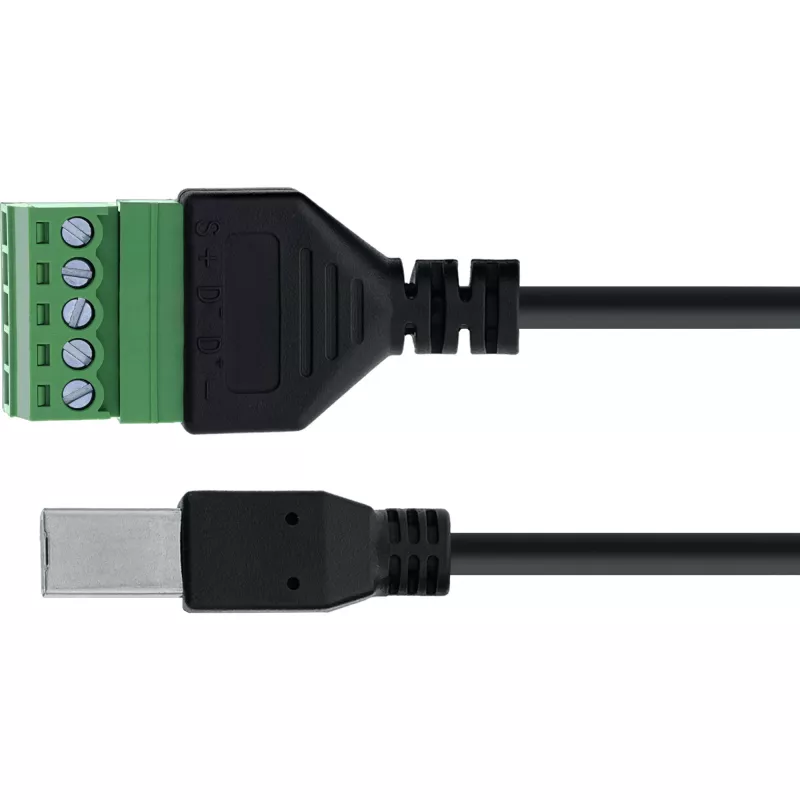

InLine 92504I vadu savienotājs USB-B / Spaļu bloks, 5 kontaktu, melns, zaļš

Laika ietaupījums uzstādīšanas laikā:Ātra elektroinstalācija, izmantojot skrūvju spailes 16–26 AWG vadiem – ar instrumentu: plakano skrūvgriezi ≤ 2,5 mm.
Integrēts USB kabelis elastīgai lietošanai: 1 metra savienojuma kabelis ar USB-B spraudni nodrošina tiešu savienojumu ar ierīcēm – bez papildu piederumiem vai lodēšanas.
Skaidrs spaiļu izvietojums un drošs kontakts: 5 kontaktu spailes ar spiedplāksni, skaidri marķētas: 1: –, 2: D+, 3: D–, 4: +, 5: S (ekrāns) – ideāli piemērotas servisam, testēšanai un prototipēšanai.
Daudzpusīga izmantošana rūpniecībā:Ātrai USB 2.0 signālu pieslēgšanai testa stendos, laboratorijās, nodošanai ekspluatācijā vai traucējummeklēšanai – bez lodēšanas.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 0,7 A uz vienu kontaktu nodrošina uzticamu signālu pārraidi – pat pie ilgstošas slodzes un rūpnieciskās vidēs.

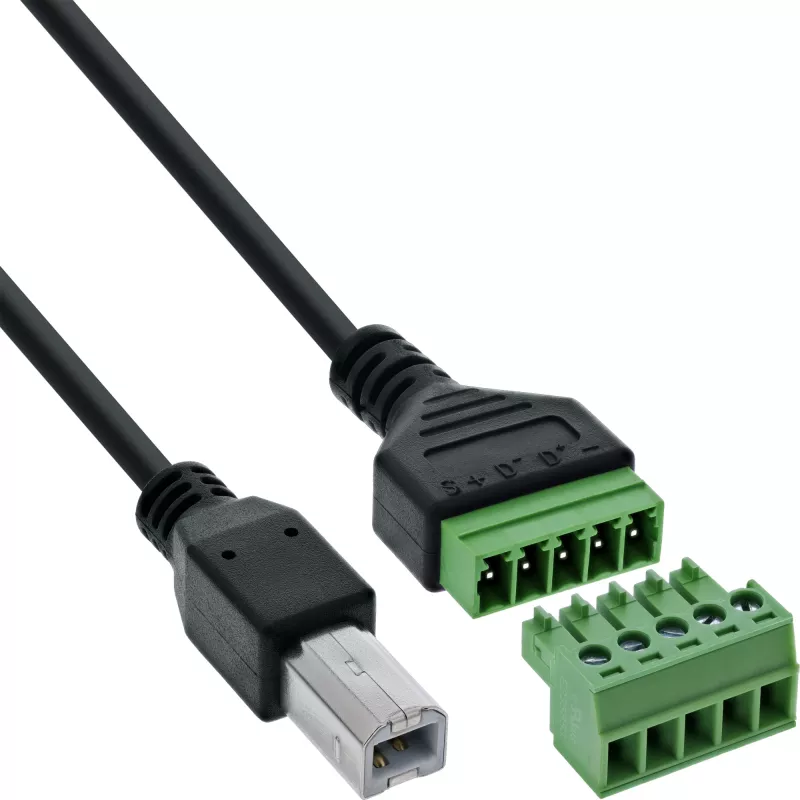

InLine® USB‑B 2.0 spaļu bloka adapteris ar spraudni un pastāvīgi integrētu savienojuma kabeli apvieno stabilu USB savienojumu ar atvērtu signālu vadu elastību. USB‑B spraudnis ir tieši savienots ar 5 kontaktu skrūvju spaļu bloku – ideāli piemērots testa stendiem, diagnostikas ierīcēm vai rūpnieciskām sistēmām.
Skrūvju spailes ir skaidri marķētas (1: zeme, 2: D+, 3: D–, 4: spriegums, 5: ekrāns) un atbalsta vadus diapazonā no 16 līdz 26 AWG. Elektroinstalācija ar instrumentu tiek veikta, izmantojot plakano skrūvgriezi ≤ 2,5 mm.
Apmēram 1 m garais USB kabelis ietaupa elektroinstalācijas laiku un ļauj to tūlīt izmantot – piemēram, mobilās testa stacijās vai izstrādes laboratorijās. EVA izolācijas slānis apakšpusē nodrošina papildu aizsardzību, montējot uz vadošām virsmām.

USB saskarne:USB‑B 2.0, spraudnis
Kabeļa garums:aptuveni 1 m (PVC, pastāvīgi integrēts)
Kontaktu skaits / izvietojums:5 spailes / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Savienojuma tehnoloģija:Skrūvju spaile ar spiedplāksni, 5,0 mm solis
Savienojuma diapazons:16–26 AWG
Aktivizēšana:Ar plakano skrūvgriezi ≤ 2,5 mm
Nominālā strāva:0,7 A uz vienu kontaktu
USB darba spriegums (VBUS):5 V līdzstrāva
Pārbaudes spriegums (izolācijas pretestība):300 V maiņstrāva / 1 minūte
Izolācijas pretestība:≥ 10 MΩ @ 300 V līdzstrāva
Darba temperatūra:–20 °C līdz +105 °C
Izolācijas slānis:EVA izolācija apakšpusē
Izmēri:Spaļu bloks aptuveni 50 × 21,2 × 18,4 mm (G × P × A)

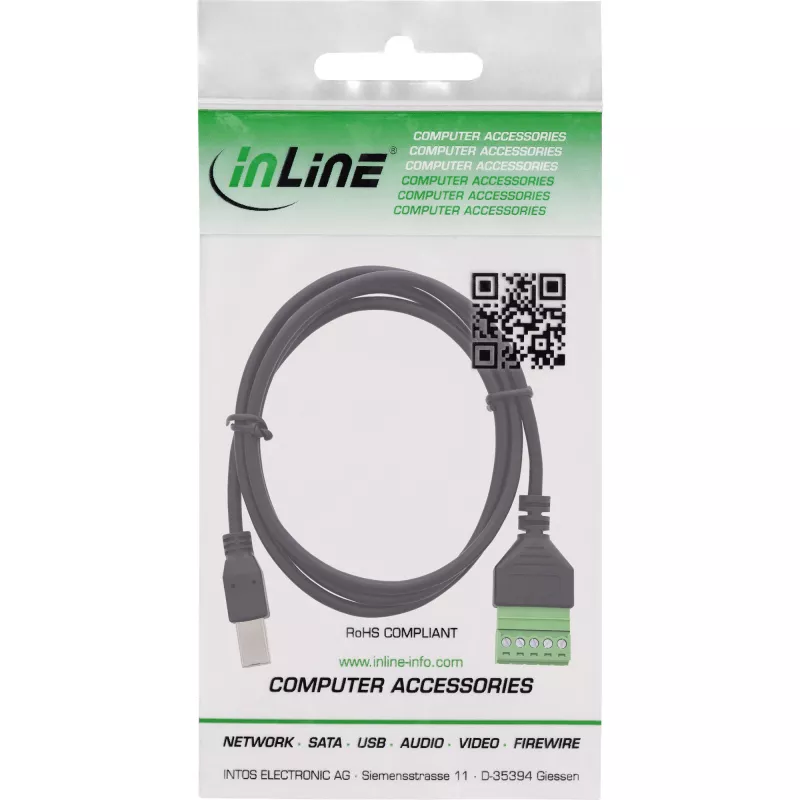

InLine 92504I. Savienotājs(-i): USB-B / Spaļu bloks, 5 kontaktu, Produkta krāsa: melna, zaļa, Savienotāja dzimums: vīrišķais/sieviešķais. Atbilstības sertifikāti: RoHS, TÜV marķējums. Izmēri (PxDxA): 20 x 1000 x 11 mm, Svars: 34 g, Kabeļa garums: 1 m. Daudzums iepakojumā: 1 gab., Iepakojuma platums: 100 mm, Iepakojuma dziļums: 165 mm. Izcelsmes valsts: Taivāna

Kā lietot

Pievienojiet USB‑B spraudni resursdatora vai ierīces USB‑B portam. Sagatavojiet vadus 16–26 AWG diapazonā, ievietojiet katru vadu attiecīgajā marķētajā spailē (1: zeme, 2: D+, 3: D–, 4: VBUS, 5: ekrāns) un pievelciet skrūvi, izmantojot plakano skrūvgriezi (≤ 2,5 mm), līdz tā ir nostiprināta. Pirms sprieguma pieslēgšanas pārliecinieties par pareizu polaritāti datu un barošanas līnijām. Montējot uz metāla vai vadošām virsmām, novietojiet EVA izolēto pusi uz leju, lai samazinātu īssavienojuma risku.

Ieteikumi

Stabiliem, ilgtermiņa instalācijām apsveriet iespēju izmantot fiksētus USB savienotājus vai profesionāli terminētus kabeļus; izmantojiet šo InLine adapteri galvenokārt testēšanai, diagnostikai, prototipēšanai un pagaidu savienojumiem, kur nepieciešama ātra, bezlodēšanas piekļuve USB signāliem.
