InLine 92504J vadu savienotājs 3.5 mm 4-pin ligzda TRRS / Skrūvspaiļu bloks 4 spailes Melns, Zaļš

Laika ietaupījums uzstādīšanas laikā:Ātra elektroinstalācija, izmantojot skrūvspailes 18–26 AWG – ar instrumentu palīdzību, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm.
Precīza audio/mikrofona signālu kontaktēšana: 4-pin 3.5 mm ligzda ar piešķirtu spaiļu sloksni (L, R, V, +) – ideāli piemērota audio, austiņu vai vadības kabeļiem prototipēšanas un testēšanas vidēs.
Sānu spaiļu sloksne vietu taupošai uzstādīšanai: Kompakts savienojuma risinājums ar blakus esošu skrūvspaiļu sloksni – ideāli piemērots šauriem adaptera paneļiem vai ierobežotām testēšanas vidēm.
Daudzpusīgi rūpnieciski pielietojumi: Signālu apstrādei, vadības tehnikai, multimediju saskarnēm vai izstrādes laboratorijām ar analogo audio integrāciju.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva līdz 1 A – uzticams un piemērots nepārtrauktai darbībai rūpnieciskos apstākļos.

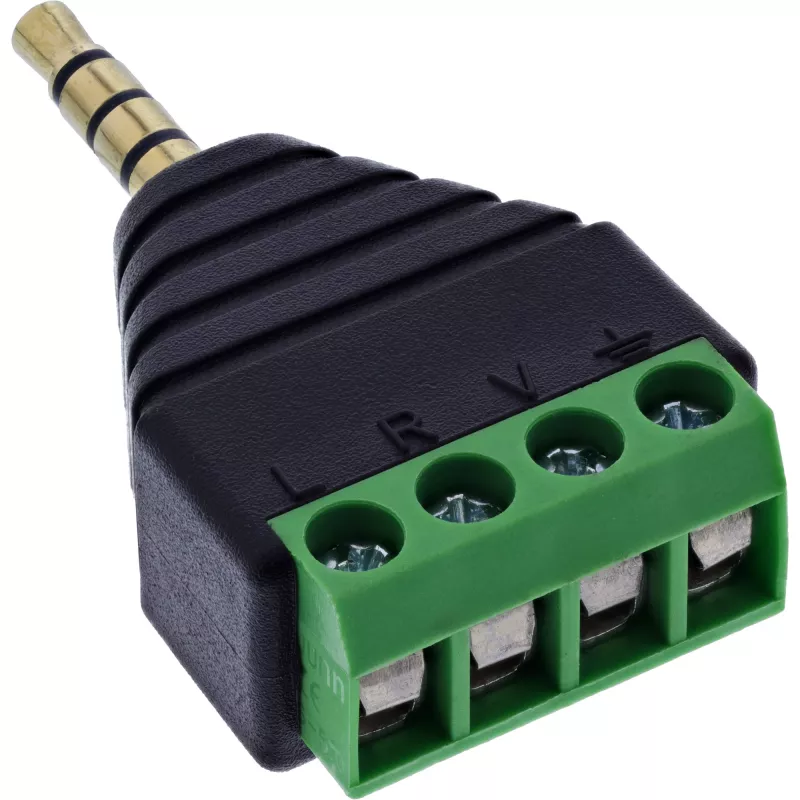

InLine® 3.5 mm 4-pin ligzdas uz skrūvspaiļu bloku adapteris piedāvā vienkāršu veidu, kā pieslēgt analogos audio un mikrofona signālus bez lodēšanas. 3.5 mm ligzdas spraudnis (TRRS) ir tieši savienots ar 4-pin skrūvspaiļu bloku. Savienojumi ir skaidri marķēti: L (kreisais), R (labais), V (mikrofons/spriegums), + (kopējā zeme vai ekranējums) – ideāli signāla sadalīšanai austiņu vai kombinēto spraudņu lietojumos.
Skrūvspailes ar 5.0 mm soli atbalsta vadus diapazonā no 18 līdz 26 AWG. Elektroinstalācija tiek veikta ar instrumentu palīdzību, izmantojot plakanas galvas skrūvgriezi ar asmens platumu ≤ 2,5 mm. Kompaktais dizains ļauj izmantot ierobežotās uzstādīšanas situācijās, piemēram, testa iekārtās, izstrādes laboratorijās vai audio saskarnēs. EVA izolācijas slānis nodrošina aizsardzību, montējot uz vadošām virsmām.

Ligzdas savienojums:3.5 mm TRRS ligzdas spraudnis (4-pin, L/R/mikrofons/zeme)

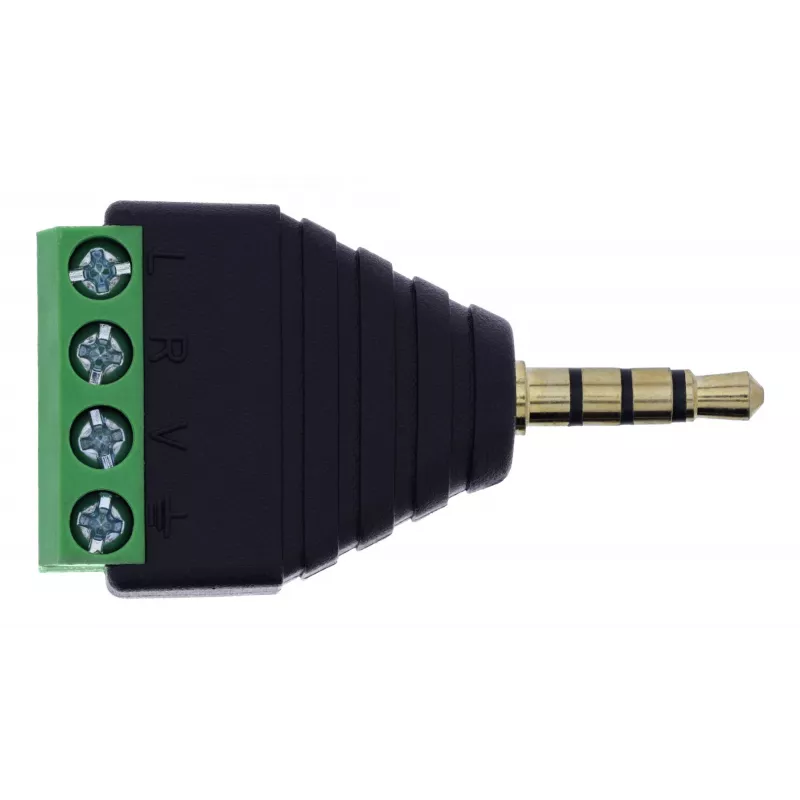

Polu skaits / spaiļu piešķīrums:4 spailes / L, R, V, +
Savienojuma tehnoloģija:Skrūvspaile ar spiediena plāksni, 5.0 mm solis
Savienojuma diapazons:18–26 AWG
Iedarbināšana:Ar plakanas galvas skrūvgriezi ≤ 2,5 mm
Nominālā strāva:1.0 A uz kontaktu
Maks. darba spriegums:100 V starp diviem signāliem
Izolācijas pretestība:≥ 10 MΩ @ 300 V līdzstrāva
Maks. vadītāja pretestība:5 omi
Darba temperatūra:–10 °C līdz +70 °C
Izolācijas slānis:EVA izolācija apakšpusē

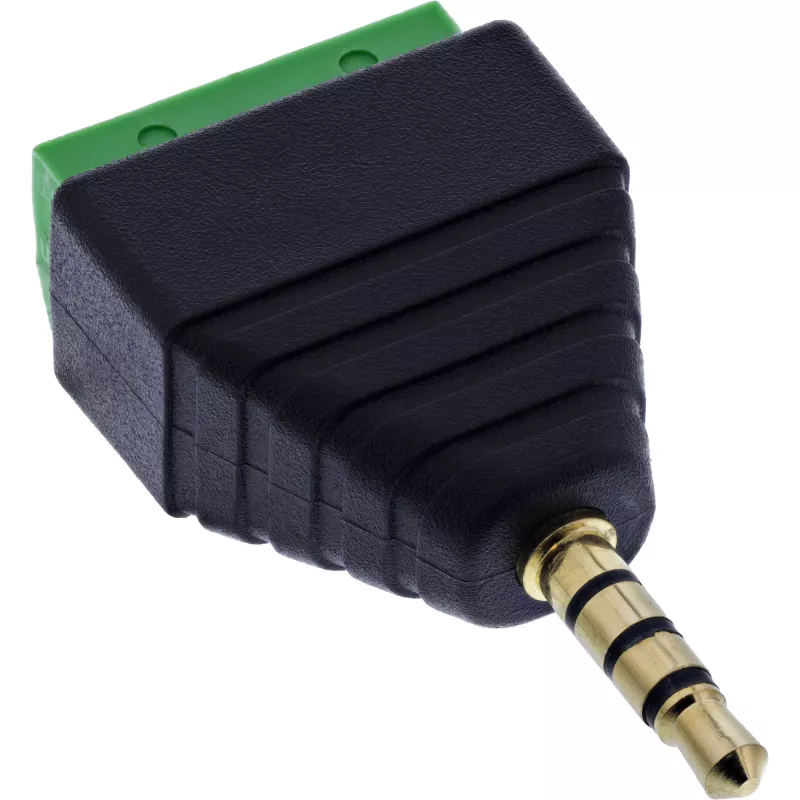

InLine 92504J. Savienotājs(-i): 3.5 mm 4-pin ligzda TRRS / Skrūvspaiļu bloks 4 spailes, Produkta krāsa: Melns, Zaļš, Savienotāja tips: Vīrišķais/Sievišķais. Atbilstības sertifikāti: RoHS, TÜV zīme. Izmēri (PxGxH): 23 x 44 x 14 mm, Svars: 10 g, Platums: 23 mm. Daudzums iepakojumā: 1 gab., Iepakojuma tilpums: 100 cm³, Iepakojuma veids: Polietilēna maisiņš. Izcelsmes valsts: Taivāna

Lietošanas veids

Ievietojiet 3.5 mm TRRS spraudni adaptera ligzdā un sagatavojiet vadītājus 18–26 AWG diapazonā. Atskrūvējiet skrūvspailes ar plakanas galvas skrūvgriezi (asmens platums ≤ 2,5 mm), ievietojiet noņemtos vadu galus attiecīgajās marķētajās spailēs (L, R, V, +) un pievelciet skrūves, lai nostiprinātu vadītājus. Pārbaudiet savienojumus un pārliecinieties, ka adapteris ir uzstādīts uz nevadošas vai ar EVA aizsargātas virsmas, lai izvairītos no īssavienojumiem. Ievērojiet nominālās strāvas un darba sprieguma ierobežojumus lietošanas laikā.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa veiktspēju, izmantojiet vītus vai cietus vara vadītājus norādītajā AWG diapazonā, nepārsniedziet 1.0 A uz kontaktu un uzturiet darba temperatūru starp –10 °C un +70 °C. Uzstādot šaurās vai metāla korpusos, pārliecinieties, ka EVA izolācijas slānis ir neskarts un pareizi novietots, lai novērstu saskari ar vadošām virsmām.
