InLine 92504K vadu savienotājs 3,5 mm 4 kontaktu ligzda TRRS / Spaiļu bloks 4 spailes Melns, Zaļš

Laika ietaupījums uzstādīšanas laikā:Ātra elektroinstalācija, izmantojot skrūvju spailes 18–26 AWG – ar instrumentu, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm.
Precīza audio/mikrofona signālu kontaktu izveide: 3,5 mm ligzdas kontaktligzda (TRRS, 4 kontaktu) ar skaidri marķētu spaiļu sloksni (L, R, V, +) – ideāli piemērota austiņām, audio vai vadības kabeļiem testēšanas un prototipēšanas uzstādījumos.
Sānu spaiļu sloksne vietu taupošai uzstādīšanai: Kompakts savienojuma bloks ar blakus esošām spailēm – ideāli piemērots ierobežotai telpai, piemēram, testēšanas kastēs vai sadales paneļos.
Daudzpusīga izmantošana rūpniecībā: Analogā audio signālu integrēšanai vadības blokos, multivides moduļos, izstrādes laboratorijās vai testēšanas stendos.
Augsta signāla kvalitāte: Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva līdz 1 A uz kontaktu nodrošina uzticamu signāla pārraidi – pat nepārtrauktā darbībā.

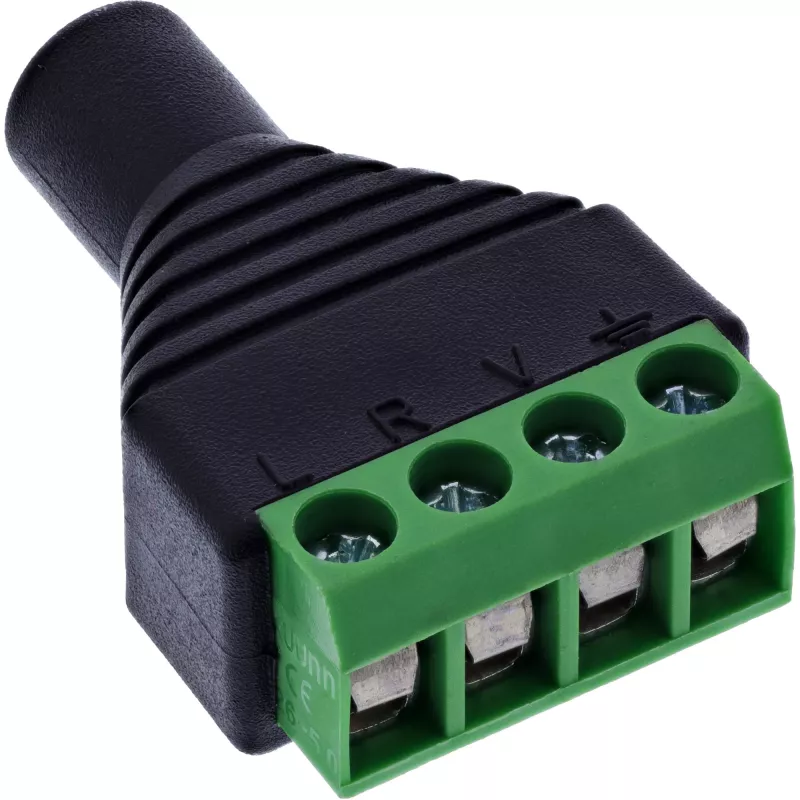

InLine® 3,5 mm 4 kontaktu ligzdas–spaiļu bloka adapteris nodrošina analogā audio un mikrofona signālu bezlodēšanas savienojumu ar skrūvju spailēm – ideāli piemērots austiņām, kombinētajiem spraudņiem vai TRRS saskarnēm rūpniecībā un laboratorijās.
Savienojumi ir skaidri marķēti:

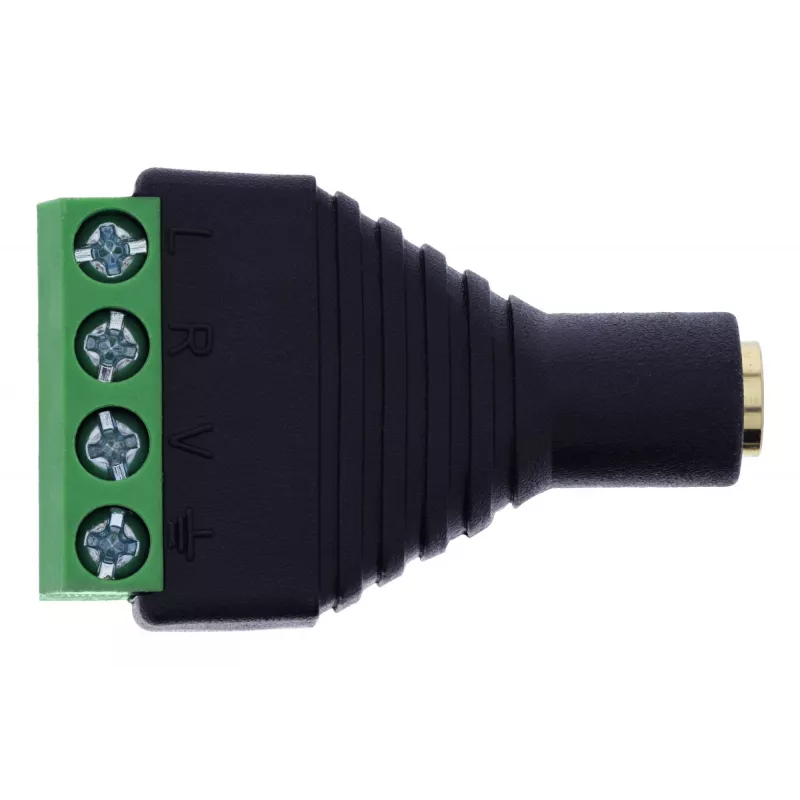

L(kreisais), R(labais), V(mikrofons/spriegums), +(kopējā zemējums/ekranējums).
Skrūvju spailes ar 5,0 mm soli atbalsta 18–26 AWG vadus, un tos var pievienot, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm.
Pateicoties kompaktajai konstrukcijai, ligzdas kontaktligzda ir īpaši piemērota lietojumiem ar ierobežotu telpu testēšanas iekārtās, audio statīvos vai iegultās sistēmās. EVA izolācijas slānis nodrošina papildu aizsardzību, ja tas ir uzstādīts uz vadošas virsmas.

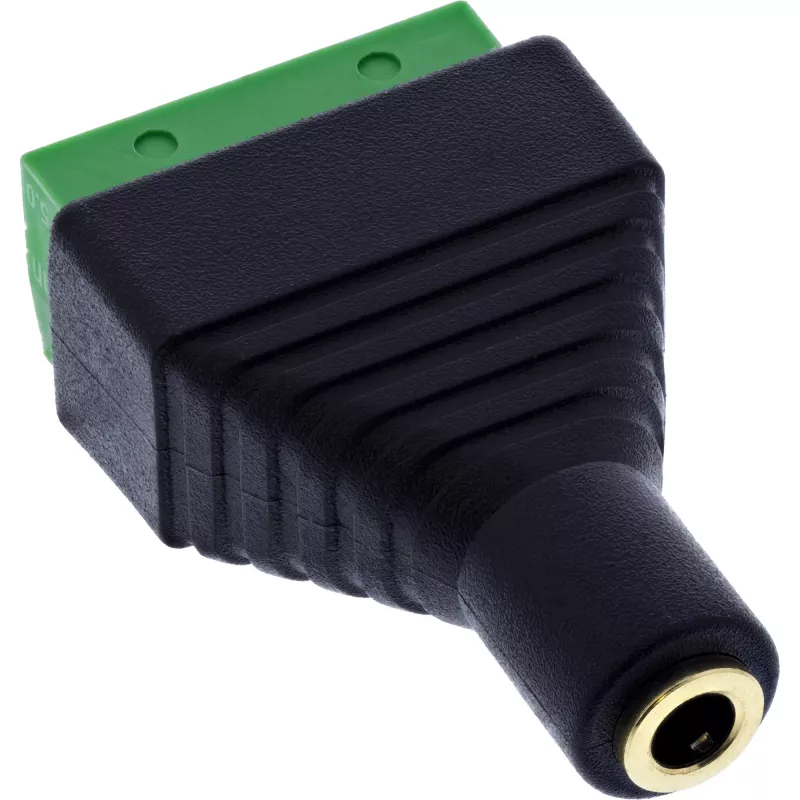

Ligzdas savienojums:3,5 mm TRRS ligzdas kontaktligzda (4 kontaktu, stereo/mikrofons)
Polu skaits / spaiļu piešķiršana:4 spailes / L, R, V, +
Savienojuma tehnoloģija:Skrūvju spaile ar spiedplāksni, 5,0 mm solis
Savienojuma diapazons:18–26 AWG
Iedarbināšana:Ar plakanas galvas skrūvgriezi ≤ 2,5 mm
Nominālā strāva: 1,0 A uz kontaktu
Maksimālais darba spriegums:100 V starp diviem signāliem
Izolācijas pretestība:≥ 10 MΩ @ 300 V līdzstrāvas
Maksimālā vadu pretestība:5 omi
Darba temperatūra:–10 °C līdz +70 °C
Izolācijas slānis:EVA izolācija apakšpusē

InLine 92504K. Savienotājs(-i): 3,5 mm 4 kontaktu ligzda TRRS / Spaiļu bloks 4 spailes, Produkta krāsa: Melns, Zaļš, Savienotāja dzimums: Sievišķais/Sievišķais. Atbilstības sertifikāti: RoHS, TÜV mark. Izmēri (PxGxH): 23 x 36 x 12 mm, Svars: 9 g, Platums: 23 mm. Daudzums iepakojumā: 1 gab., Iepakojuma tilpums: 100 cm³, Iepakojuma veids: Polietilēna maisiņš. Izcelsmes valsts: Taivāna

Kā lietot

Ievietojiet 3,5 mm TRRS spraudni ligzdas kontaktligzdā un pievienojiet nolobītos vadus (18–26 AWG) atbilstošajām skrūvju spailēm, kas marķētas ar L (kreisais), R (labais), V (mikrofons/spriegums) un + (zemējums/ekrāns). Nostipriniet katru vadu ar skrūvju spaili, izmantojot plakanas galvas skrūvgriezi (≤ 2,5 mm). Nodrošiniet pareizu elektroinstalāciju un pievelciet skrūves, lai iegūtu uzticamu kontaktu; nepārsniedziet nominālo strāvu un spriegumu.

Ieteikumi

Lai nodrošinātu vislabāko signāla uzticamību, izmantojiet vara vadus norādītajā AWG diapazonā, izvairieties no pārmērīgas liekšanas savienojuma vietās un uzstādiet adapteri uz nevadošas virsmas vai paļaujieties uz EVA izolāciju, ja uzstādāt uz vadošām virsmām. Pirms pievienoto iekārtu ieslēgšanas pārbaudiet vadu piešķiršanu.
