InLine 92505A vadu savienotājs RJ45 8P8C / Spaiļu bloks 9 spailes Zaļš

Laika ietaupījums uzstādīšanas laikā:Skrūvju spaiļu bloks 8 vadiem plus ekrāns ļauj ātri izveidot savienojumus – ar instrumentu, izmantojot plakanu skrūvgriezi ≤ 2,5 mm, piemērots 16–26 AWG.
Integrēta RJ45 saskarne strukturētai elektroinstalācijai:Standartizētā RJ45 kontaktligzda (8P8C) nodrošina tiešu savienojumu ar tīkla komponentiem – ideāli piemērota servisa darbiem vai testēšanas vidē.

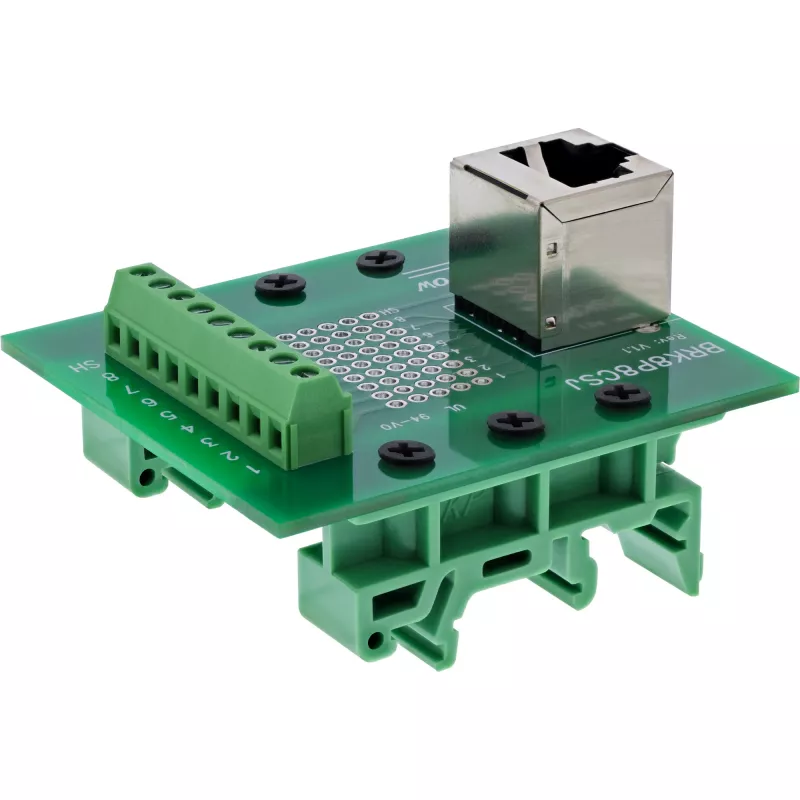

Vietu taupoša DIN sliedes montāža:Korpuss ir paredzēts ātrai montāžai uz DIN sliedēm – īpaši piemērots strukturētām instalācijām sadales skapjos.
Daudzpusīga izmantošana rūpniecībā:Piemērojams tīkla diagnostikā, mašīnu komunikācijā, prototipēšanā, vadības tehnoloģijās vai iegultajās sistēmās.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 1,0 A uz kontaktu nodrošina uzticamu un drošu datu pārraidi – pat pie nepārtrauktas slodzes rūpnieciskā vidē.

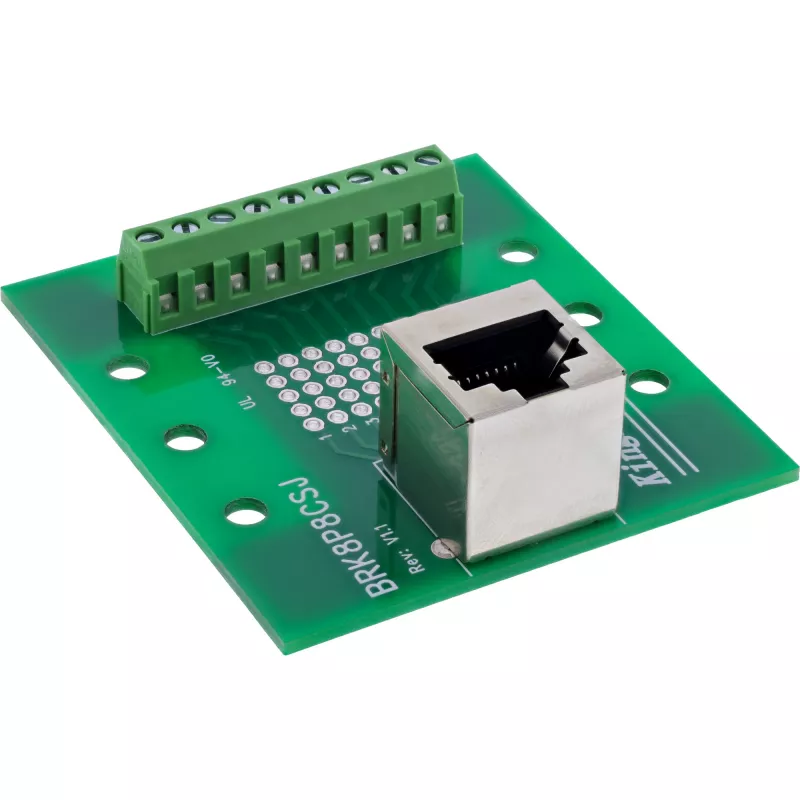

InLine® RJ45 spaiļu bloks ar uz augšu vērstu kontaktligzdu un sānu skrūvju spaiļu sloksni ir izstrādāts profesionālai lietošanai sadales skapjos vai laboratorijās. 8 kontaktu RJ45 kontaktligzda (8P8C) ir stingri integrēta korpusā un tieši savienota ar iekšējo spaiļu sloksni.

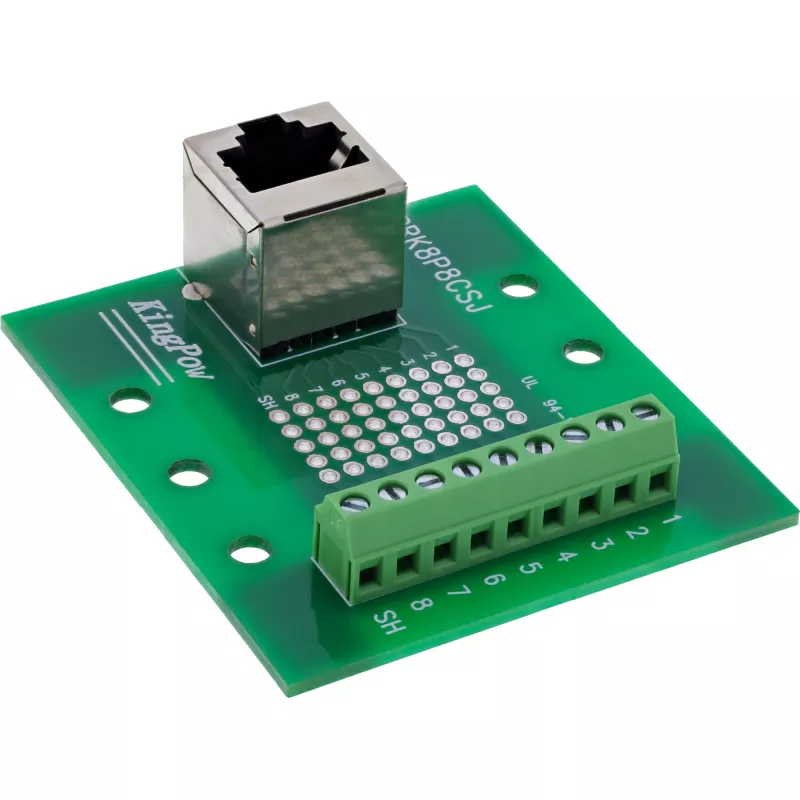

Astoņus vadus un papildu ekrāna kontaktu var ātri un pārskatāmi pievienot caur skrūvju spailēm, kas pieejamas no sāniem. Spailes atbalsta daudzdzīslu vadus diapazonā no 16–26 AWG, un tos var droši savienot ar plakanu skrūvgriezi ≤ 2,5 mm.

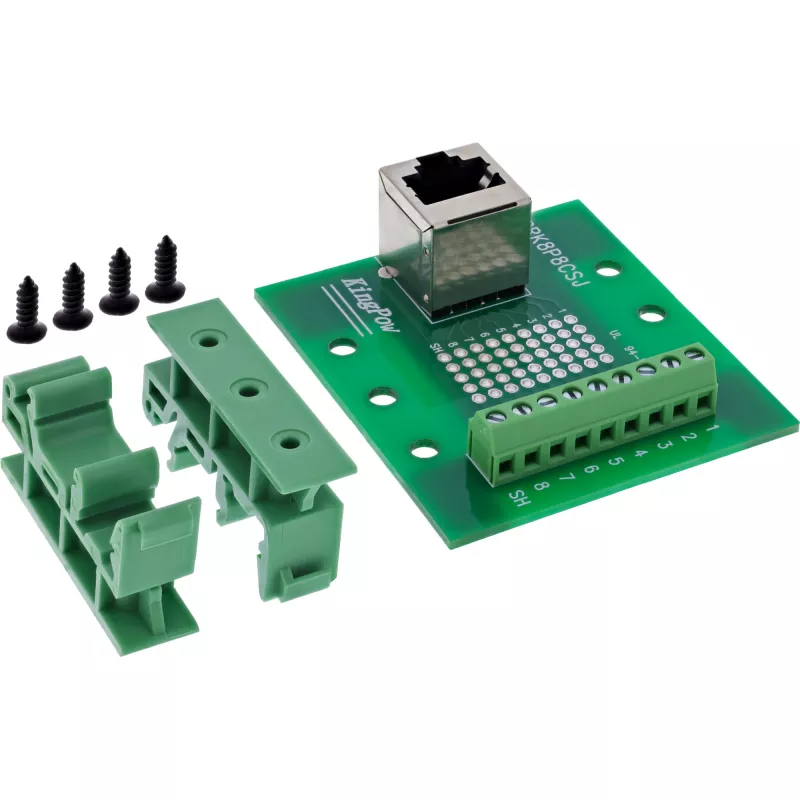

Iepriekš samontētā DIN sliedes montāža ir ideāli piemērota strukturētām instalācijām un testa iestatījumiem. 100% pārbaudīta attiecībā uz īssavienojumiem un nepareizu elektroinstalāciju.

RJ45 saskarne:8P8C kontaktligzda (vērsta uz augšu)
Skrūvju spaiļu sloksne:9 spailes (8 signāli + ekrāns), 5,0 mm solis, ar spiediena plāksni
Savienojuma diapazons:16–26 AWG
Iedarbināšana:Ar plakanu skrūvgriezi ≤ 2,5 mm
Nominālā strāva:1,0 A uz kontaktu
Maks. darba spriegums:100 V starp diviem signāliem
Izolācijas pretestība:≥ 10 MΩ @ 300 V līdzstrāva
Darba temperatūra:–20 °C līdz +70 °C
Izolācijas slānis:EVA izolācija apakšpusē
Montāža:Sagatavota DIN cepures sliedei
Izmēri:aptuveni 60 × 54 × 20 mm (P × A × D)

InLine 92505A. Savienotājs(-i): RJ45 8P8C / Spaiļu bloks 9 spailes, Produkta krāsa: Zaļa, Savienotāja dzimums: Sieviešu/Sieviešu. Atbilstības sertifikāti: RoHS, TÜV zīme. Izmēri (PxDxA): 54 x 60 x 20 mm, Svars: 21 g, Platums: 54 mm. Daudzums iepakojumā: 1 gab., Iepakojuma tilpums: 100 cm³. Izcelsmes valsts: Taivāna

Kā lietot

Uzstādiet InLine 92505A uz DIN cepures sliedes sadales skapī vai testa statīvā. Ievietojiet RJ45 spraudni uz augšu vērstajā 8P8C kontaktligzdā, lai izveidotu savienojumu ar standarta tīkla ierīcēm. Cieto vadu savienojumiem noņemiet izolāciju un sagatavojiet daudzdzīslu vadus (16–26 AWG), ievietojiet vadus attiecīgajās skrūvju spailēs (astoņi signāla kontakti plus ekrāns) un nostipriniet tos, izmantojot plakanu skrūvgriezi ar asmens platumu, kas piemērots ≤ 2,5 mm. Pārbaudiet savienojumus un pieslēdziet strāvu tikai pēc pareizas elektroinstalācijas pārbaudes.

Ieteikumi

Izmantojiet adapteri galvenokārt servisa, testēšanas un pagaidu elektroinstalācijas izmaiņām. Pārliecinieties, ka vadu izmēri ir norādītajā 16–26 AWG diapazonā, un pievelciet spailes ar atbilstoša izmēra plakanu skrūvgriezi. Nepakļaujiet moduli temperatūrai ārpus –20 °C līdz +70 °C un ievērojiet 100 V maksimālo sprieguma novērtējumu starp signāliem.
