InLine Duplex instalācijas kabelis S/FTP PiMF Cat.7a AWG23 1200MHz, LSOH, 100m

InLine Duplex instalācijas kabelis S/FTP PiMF Cat.7a AWG23 1200MHz tiek piegādāts ruļļu kastē, kas ļauj ērti iztīt un precīzi nogriezt vajadzīgo garumu. Kabelis ir dupleksā instalācijas tipa ar S/FTP (ekranēta folija ap katru pāri un kopējais pinums) uzbūvi, paredzēts liela joslas platuma datu pārraidei līdz 1200 MHz. Tam ir pilnībā vara vadītāji, oranžs LSOH apvalks un metra marķējums ērtai uzstādīšanai un identificēšanai.

Priekšrocības

Ruļļu kastes iepakojums nodrošina ātrāku apstrādi uz vietas bez nepieciešamības pēc papildu ruļļa aprīkojuma un samazina izmaksas neliela apjoma darbiem. Iepakojums ir viegls, viegli pārnēsājams, sakraujams darba transportlīdzekļos un piemērots sūtīšanai pa pastu. Kartona aizsardzība palīdz novērst piesārņojumu un mehāniskus bojājumus kabelim transportēšanas un uzglabāšanas laikā.

Piemērots

• Strukturētai kabeļu sistēmai komerciālās un dzīvojamās ēkās
• Ātrdarbīgam Ethernet tīklam līdz 10 Gbps
• Instalācijām, kur nepieciešami liesmu slāpējoši, halogēnus nesaturoši (LSOH) materiāli
• Situācijām, kur nepieciešams kompakts, viegli lietojams iepakojums

Galvenās specifikācijas

• Standarts: Cat.7a dupleksais instalācijas kabelis, līdz 1200 MHz

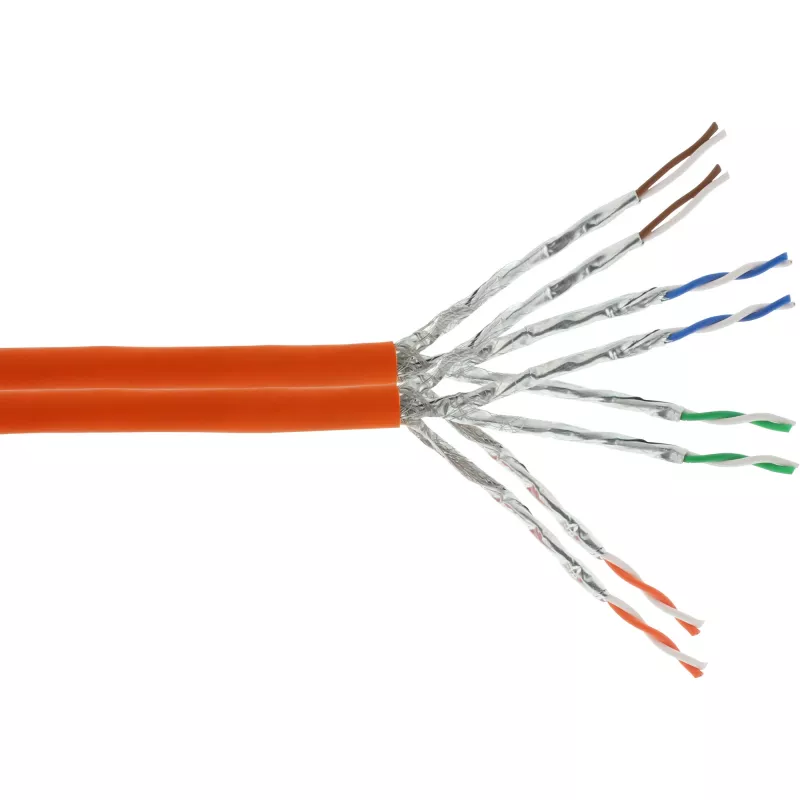

• Uzbūve: (2x) 4x2xAWG23/1 S-FTP PiMF (pāri metāla folijā, kopējais pinums)
• Vadītāji: pilnībā vara
• Impedance: 100 Ω
• Līdzstrāvas pretestība: maks. 87 Ω/km
• Apvalks: halogēnus nesaturošs (LSOH), oranžs
• Kabeļa diametrs: apm. 2 x 8,2 mm
• Temperatūras diapazons: uzstādīšana 0 līdz 50 °C, darbība -20 līdz 60 °C
• Reakcija uz uguni: Eca (EN 50575:2014 / A1:2016)
• Metra marķējums uz kabeļa garuma noteikšanai

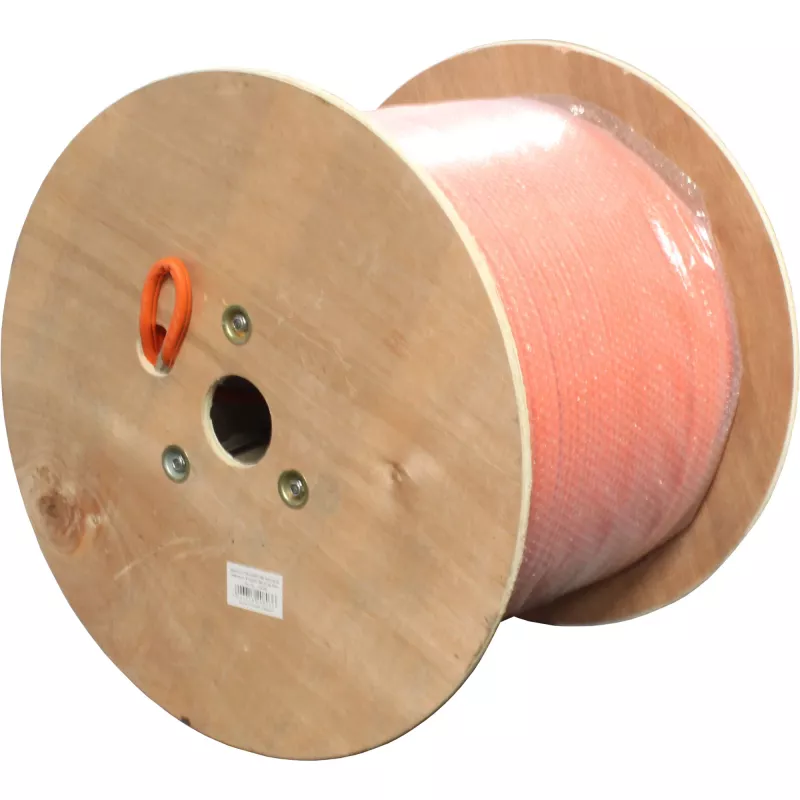

• Pieejamie iepakojuma garumi: ruļļu kaste 50 m un 100 m; 300 m un 500 m tiek piegādāti uz atsevišķa ruļļa

Kā lietot

Novietojiet ruļļu kasti netālu no instalācijas maršruta un velciet kabeli tieši no plastmasas rullīša, nogriežot vajadzīgo garumu, izmantojot metra marķējumu kā ceļvedi. Pārliecinieties, ka kabelis tiek iztīts bez asiem līkumiem vai salocījumiem, un ievērojiet standarta uzstādīšanas praksi S/FTP kabeļiem, ieskaitot pareizu kopējā pinuma iezemējumu un rūpīgu apiešanos ar pāru ekranējumu. Terminējiet ar savienotājiem un sadales paneļiem, kas novērtēti Cat.7a vai saderīgam ekranējumam, lai saglabātu veiktspēju līdz 10 Gbps.

Ieteikumi

Nepārsniedziet norādīto liekuma rādiusu uzstādīšanas laikā, izvairieties no saspiešanas vai pakļaušanas eļļām un šķīdinātājiem, un uzglabājiet ruļļu kasti sausā vidē. Gariem pastāvīgajiem savienojumiem un augstākajai veiktspējai izmantojiet atbilstošus sertificētus savienotājus un piederumus, kas atbilst Cat.7a S/FTP specifikācijām.
