InLine Duplex Installation kabelis S/FTP PiMF Cat.7a AWG23 1200MHz, LSOH, 50m

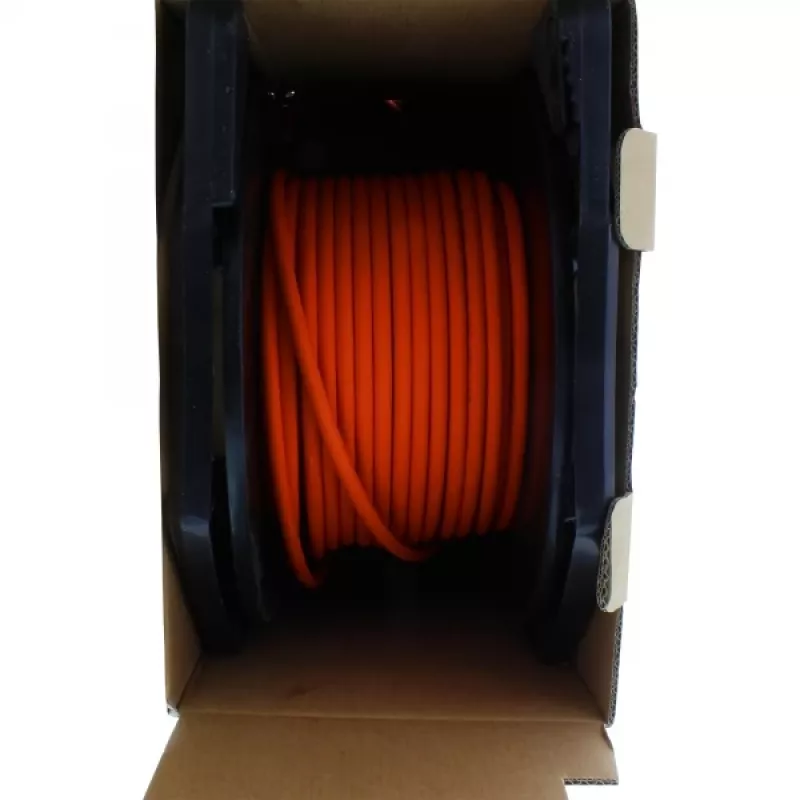

InLine dubulto instalācijas kabeli S/FTP PiMF Cat.7a AWG23 (50 m) piegādā kastes spolē, kur datu kabelis uztīts uz plastmasas ruļļa, kas nostiprināts kartona kastē, ļaujot kontrolēti attīt kabeli un ērti piekļūt nepieciešamajam garumam. Kabelis paredzēts instalācijām, atbalsta frekvences līdz 1200 MHz, un tam ir pilnībā vara vadi ar S/FTP (pāri metāla folijā plus kopējais pinums) ekranējumu. Ārējais apvalks ir halogēnnesaturošs (LSOH), apvalks ir oranžs, lai to viegli identificētu.

Priekšrocības

Kastes spole samazina uzstādīšanas vietas izmaksas, jo kabeli var attīt bez papildu instrumentiem, tā ir viegla un kraujama, piemērota transportēšanai celtniecības transportlīdzekļos un sūtījumos, kā arī kartona iepakojums aizsargā kabeli no netīrumiem un bojājumiem. Samazinās mazo daudzumu apstrādes un loģistikas izmaksas, bet kabeļa garuma uzraksts atvieglo mērīšanu un uzstādīšanu.

Piemērots

• Strukturētām ēku un vietņu instalācijām, kur nepieciešama Cat.7a veiktspēja
• 10 Gbps Ethernet un augstas joslas platuma tīkla saitēm līdz 1200 MHz
• Iekštelpu instalāciju gariem posmiem, kur krāsu kodi atvieglo identifikāciju

Galvenās specifikācijas

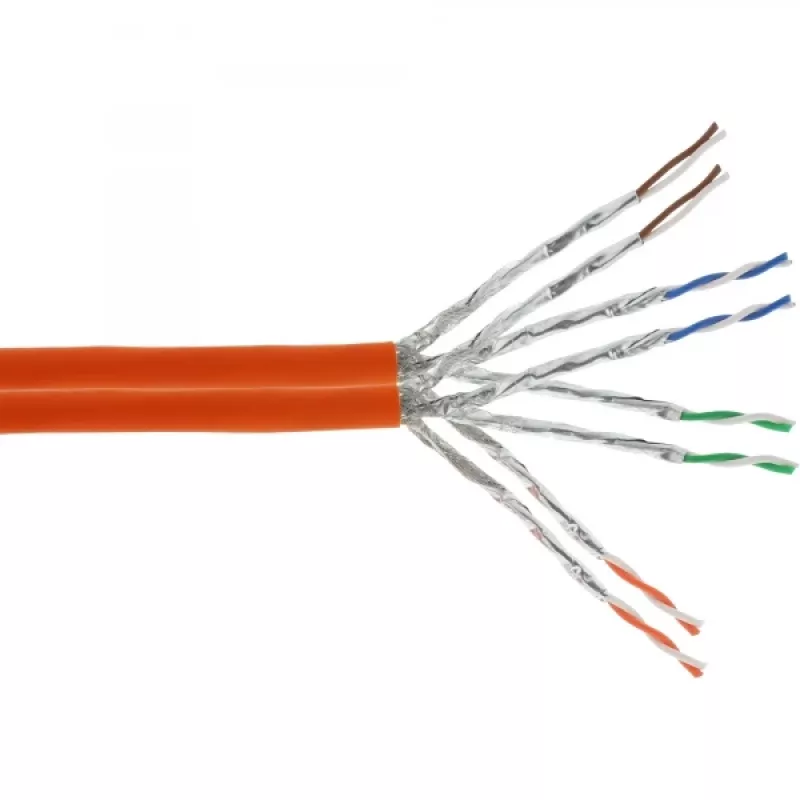

• Tips: Dubultais instalācijas kabelis, S/FTP PiMF
• Kategorija: Cat.7a līdz 1200 MHz
• Vads: Pilna vara, (2x) 4x2x AWG23/1
• Ekranējums: Pāri metāla folijā, kopējais pinums
• Impedance: 100 Ohm
• Līdzstrāvas pretestība: maks. 87 Ohm/km
• Apvalks: Halogēnnesaturošs (LSOH), oranžs
• Kabeļa diametrs: aptuveni 2 x 8,2 mm
• Temperatūra: uzstādīšana 0 līdz 50 °C, darbība -20 līdz 60 °C
• Ugunsreakcija: Eca (EN 50575:2014 / A1:2016)
• Garums: 50 m (kastes spole pieejama 50 m un 100 m saišķiem)

Kā izmantot

Novietojiet kastes spoli tā, lai kabeli varētu vienmērīgi attīt no plastmasas ruļļa. Izvelciet kabeli nepieciešamajā garumā, nogrieziet pie garuma uzraksta atzīmes, ja nepieciešams, un veiciet terminēšanu vai savienotāju montāžu saskaņā ar standarta Cat.7a uzstādīšanas praksi. Instalācijas laikā ievērojiet standarta liekuma rādiusa un attāluma no strāvas kabeļiem vadlīnijas, lai saglabātu ekranējumu un signāla kvalitāti.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, turiet kabeli noteiktajās uzstādīšanas un darbības temperatūras robežās, izvairieties no asiem līkumiem un spiedes spēkiem uz apvalku, kā arī izmantojiet kastes spoli kontrolētai attīšanai, lai novērstu samezglošanos un piesārņojumu. Kastes spoles variants pieejams 50 m un 100 m saišķiem; 300 m un 500 m garumi tiek piegādāti uz vienas spoles.
