InLine Fiber Optical Duplex kabelis LC/SC 50/125µm OM3 15m

InLine Fiber Optical Duplex kabelis LC/SC 50/125µm OM3 15m ir daudzmodu dupleksais komutācijas kabelis, kas paredzēts uzticamai liela ātruma datu pārraidei 15 metru attālumā. Tas izmanto OM3 klases 50/125 µm optisko šķiedru, lai samazinātu modālo dispersiju un uzlabotu joslas platumu salīdzinājumā ar zemākām OM klasēm, un tā dupleksā konstrukcija nodrošina vienlaicīgus raidīšanas un uztveršanas kanālus. Kabelis ir aprīkots ar 2x LC un 2x SC savienotājiem, piedāvā saderību ar iekārtām, kas pieņem LC vai SC saskarnes, un ir piemērots strukturētajai kabeļu sistēmai, ielāpu paneļiem un tīkla ierīču savienojumiem.

Priekšrocības

Šis dupleksais OM3 kabelis nodrošina veiktspējas un elastības līdzsvaru īsiem līdz vidēja attāluma optiskajiem savienojumiem. 50/125 µm serdes/apvalka ģeometrija un OM3 specifikācija ļauj sasniegt lielāku joslas platumu un garāku pārraides attālumu daudzmodu izvietojumos nekā OM1/OM2 šķiedras. Divkāršā savienotāju sistēma ar LC un SC galiem vienkāršo savienojumu ar dažādiem slēdžiem, raiduztvērējiem un ielāpu paneļiem bez papildu adapteriem daudzās instalācijās. 15 m garums sedz tipiskus attālumus starp statīviem un no iekārtas līdz ielāpu panelim, vienlaikus saglabājot zemu ievietošanas zudumu un stabilu signāla pārraidi, ja tas ir pareizi uzstādīts.

Piemērots

• Datu centra savienojumiem starp statīviem un iekšējiem ielāpiem
• Savienojumam starp tīkla slēdžiem, multivides pārveidotājiem un raiduztvērējiem
• Strukturētās kabeļu sistēmas posmiem starp ielāpu paneļiem un aktīvajām iekārtām
• Īsiem līdz vidēja attāluma daudzmodu optiskajiem savienojumiem uzņēmumu tīklos

Tehniskie parametri

• Šķiedras tips: Daudzmodu OM3
• Serdes/apvalka diametrs: 50/125 µm
• Garums: 15 m
• Konfigurācija: Duplekss (divas šķiedras)

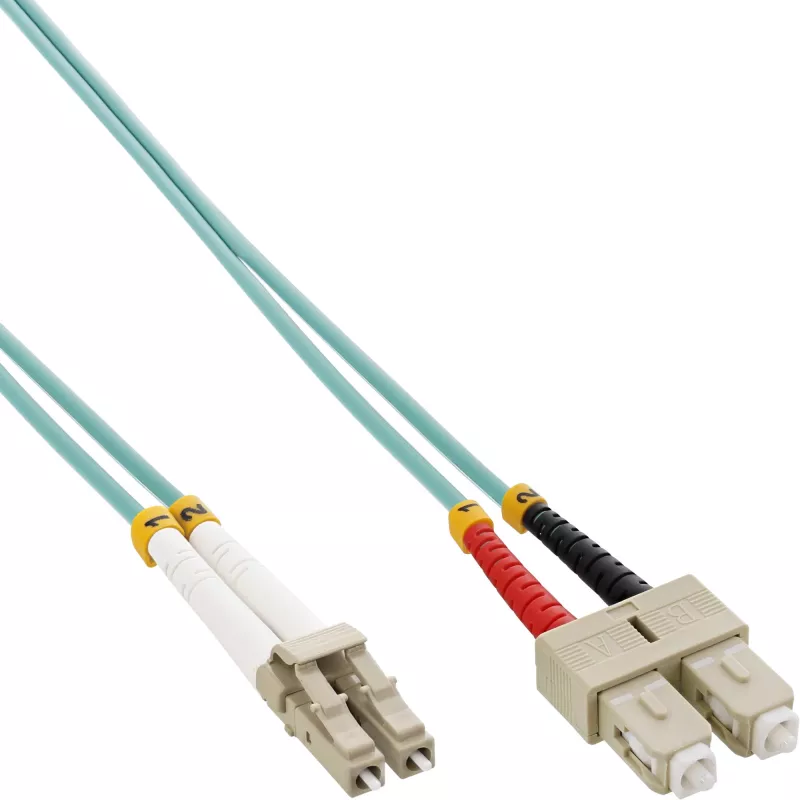

• Savienotāju gali: 2× LC un 2× SC
• Pulēšanas/tipa: UPC (tipiski LC/SC daudzmodu komplektiem)
• Tipisks vājinājums: piemērots daudzmodu OM3 savienojuma budžetam (atkarīgs no iekārtas)

Kā lietot

Pievienojiet LC savienotāju galus ierīcēm vai raiduztvērējiem, kas pieņem LC savienotājus, un SC galus paneļiem vai ierīcēm ar SC pieslēgvietām, nodrošinot pareizu raidīšanas un uztveršanas kanālu orientāciju. Turiet savienotājus aiz apvalka vai uzmavas korpusa un izvairieties no pieskaršanās šķiedras galiem; pirms savienošanas pārbaudiet un, ja nepieciešams, notīriet galus ar piemērotiem šķiedras tīrīšanas instrumentiem. Izvietojiet kabeli, ievērojot standarta liekuma rādiusa noteikumus daudzmodu šķiedrām, un nostipriniet to, lai novērstu slodzi pie savienotāju aizmugurējiem apvalkiem. Pārbaudiet savienojuma statusu ar tīkla iekārtu un veiciet optisko zudumu vai nepārtrauktības testēšanu kā daļu no instalācijas pārbaudes.

Ieteikumi

Uzglabājiet un uzstādiet kabeli vidē, kas ir brīva no pārmērīgiem putekļiem un mitruma. Ievērojiet minimālo liekuma rādiusu (parasti 10× kabeļa diametrs daudzmodu šķiedrām) un izvairieties no asiem līkumiem, saspiešanas vai atkārtotas locīšanas. Izmantojiet šķiedras tīrīšanas komplektus, lai uzturētu savienotāju galus tīrus, un veiciet periodiskas pārbaudes, lai nodrošinātu nemainīgu veiktspēju. Kritiskiem savienojumiem pārbaudiet savienojuma budžetu ar piemērotu testa aprīkojumu un ievērojiet pārdevēja norādījumus par raiduztvērēju un ielāpu paneļu savienošanu.
