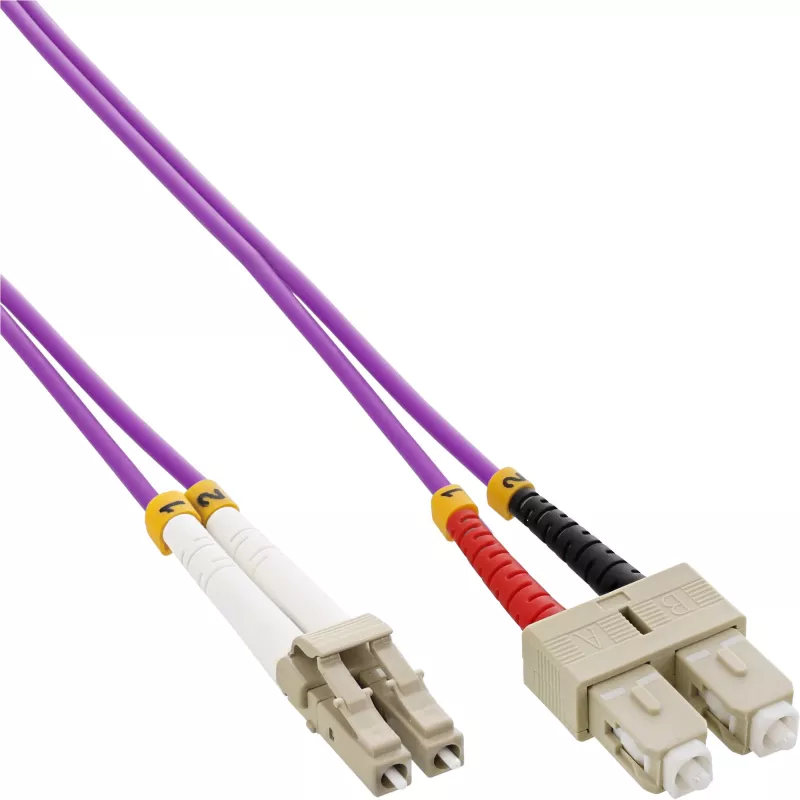

InLine Fiber Optical Duplex kabelis LC/SC 50/125µm OM4 7.5m

InLine optiskais dupleksais kabelis LC/SC 50/125µm OM4 7,5 m ir daudzmodu dupleksais savienotājkabelis, kas paredzēts augsta blīvuma tīkliem un datu centru vidēm. Tas apvieno LC savienotāju vienā galā ar SC savienotāju otrā galā un izmanto OM4 klases 50/125 µm daudzmodu šķiedru, lai nodrošinātu uzlabotu joslas platumu un zemus ievades zudumus vidējos attālumos. 7,5 metru garums nodrošina elastīgu maršrutēšanu starp slēdžiem, paneļiem un raiduztvērējiem, vienlaikus saglabājot pilnu duplekso pārraidi vienlaicīgiem sūtīšanas un saņemšanas kanāliem.

Priekšrocības

Šis dupleksais optiskais kabelis piedāvā OM4 veiktspēju lielākam modālajam joslas platumam salīdzinājumā ar zemākām OM klasēm, nodrošinot lielāku caurlaidspēju daudzmodu savienojumiem. LC-uz-SC savienotāju kombinācija nodrošina savietojamību ar dažādu tīkla aprīkojumu un ļauj savienot ierīces ar dažādiem portu tipiem bez papildu adapteriem. 50/125 µm serdes/apvalka ģeometrija ir standarta daudzmodu instalācijām un nodrošina paredzamas optiskās īpašības, savukārt dupleksā konstrukcija atbalsta pilnu duplekso komunikāciju un vieglu kanālu identifikāciju.

Piemērots

• Datu centru starpsavienojumiem starp statņiem un slēdžiem
• Paneļu un raiduztvērēju savienojumiem
• Ātrdarbīgiem daudzmodu tīkliem (10 Gbps un vairāk atbilstošos attālumos)
• Servera-slēdža augšupsaitēm un īsa attāluma mugurkaula līnijām

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM4
• Serdes/apvalka diametrs: 50/125 µm
• Savienotājs A: LC dupleksais
• Savienotājs B: SC dupleksais
• Garums: 7,5 m
• Režīms: Dupleksais, pilnas dupleksās darbības spējīgs
• Kabeļa apvalks: Āra/iekštelpu opcijas atšķiras atkarībā no SKU; elastīgs PVC apvalks, piemērots savienošanai (pirms uzstādīšanas pārbaudiet apvalka materiālu)

Kā lietot

Izvediet InLine LC/SC duplekso kabeli starp ierīci ar LC un ierīci ar SC, pārliecinoties, ka savienotāji ir tīri un bez putekļiem pirms ievietošanas. Salāgojiet atslēgoto savienotāju korpusus ar ierīces portiem un spiediet, līdz fiksators droši nofiksējas. Dupleksajai darbībai saglabājiet pareizo raidīšanas-saņemšanas orientāciju: savienojiet vienas ierīces raidīšanas portu ar otras ierīces saņemšanas portu. Izvairieties no asiem līkumiem un nostipriniet kabeli ar atbilstošu kabeļu pārvaldību, lai novērstu pārmērīgu slodzi uz savienotājiem un šķiedras serdēm.

Ieteikumi

Pārbaudiet savienotāju gala virsmas ar šķiedras pārbaudes instrumentu un, ja nepieciešams, tīriet ar apstiprinātiem šķiedras tīrīšanas līdzekļiem. Ievērojiet liekuma rādiusus virs ražotāja norādītajiem minimumiem, lai novērstu vājinājuma palielināšanos; izvairieties no atkārtotas locīšanas savienotāju savienojumu vietās. Izmantojiet pareizu marķējumu abos galos, lai vienkāršotu apkopi paneļu vidēs, un ņemiet vērā vides apstākļus (temperatūra, mitrums), izvēloties uzstādīšanas maršrutu un nostiprināšanas metodes.
