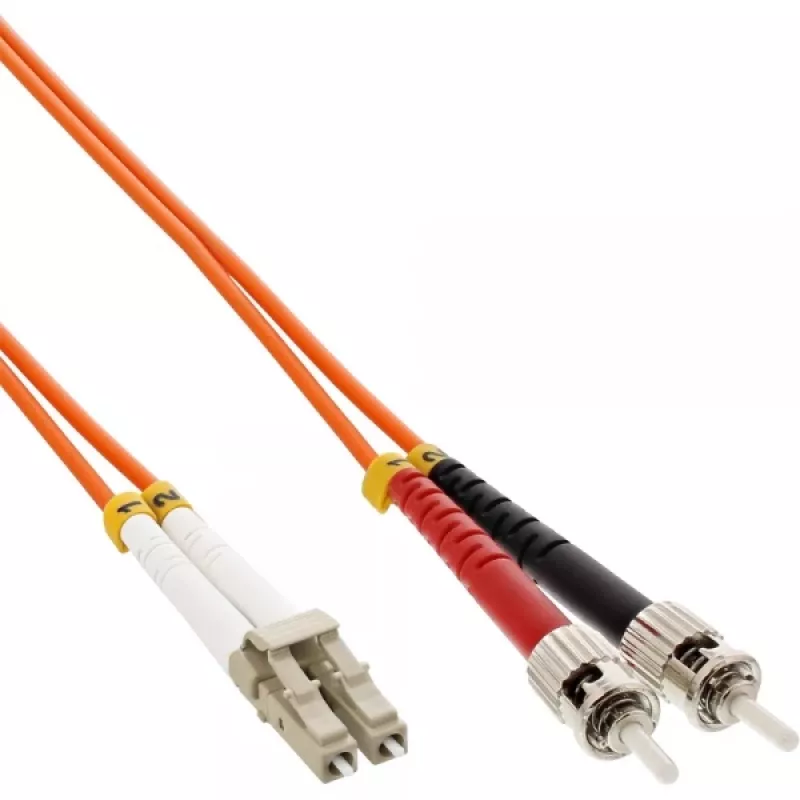

InLine Fiber Optical Duplex kabelis LC/ST 50/125µm OM2 2m

InLine optisko duplekso kabeli LC/ST 50/125 µm OM2 2 m ir daudzmodu optisko komutācijas kabelis, kas paredzēts pilnās dupleksās komunikācijas savienojumiem starp LC un ST pieslēgvietām. Ar 50/125 µm serdes/apvalka diametru un OM2 modālā joslas platuma raksturlielumiem šis 2 metru kabelis atbalsta standarta daudzmodu tīklus un īsa diapazona liela ātruma datu pārraidi, saglabājot zemu ievades zudumu. Tas ir paredzēts slēdžu, maršrutētāju, raiduztvērēju un citu optisko šķiedru iekārtu savienošanai uzņēmumu un datu centru vidēs.

Priekšrocības

Šis kabelis nodrošina uzticamu duplekso komunikāciju, izmantojot pāra šķiedras, apvienojot kompakto LC savienotāju ar bajonešu stila ST savienotāju, nodrošinot saderību ar plašu ierīču klāstu. 50/125 µm daudzmodu konstrukcija un OM2 novērtējums nodrošina pietiekamu joslas platumu vispārējiem LAN un teritoriālo tīklu uzstādījumiem. Tā 2 m garums nodrošina elastību maršrutēšanai plauktos un skapjos, vienlaikus saglabājot minimālu signāla vājinājumu. Izturīgi savienotāju uzmavas un standartizēts apvalks palīdz nodrošināt konsekventu ievades zudumu un ilgtermiņa stabilitāti.

Piemērots

• Slēdžu un maršrutētāju savienošanai datu centros un serveru telpās
• Daudzmodu raiduztvērēju un SFP moduļu, kas izmanto LC vai ST saskarnes, savienošanai
• Pārslēgšanas paneļu un horizontālo kabeļu uzstādījumiem uzņēmumu LAN tīklos
• Īsa diapazona maģistrālo līniju un iekārtu starpsavienojumiem

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu
• Serdes / apvalka diametrs: 50/125 µm
• OM klasifikācija: OM2
• Savienotājs A: LC (dupleksais)
• Savienotājs B: ST (dupleksais)
• Garums: 2 m
• Kabeļa konfigurācija: Dupleksais (pāra šķiedras)
• Tipisks lietojums: Īsa diapazona daudzmodu datu pārraide

Lietošanas instrukcija

Pirms uzstādīšanas pārbaudiet savienotāju gala virsmu tīrību un, ja nepieciešams, notīriet ar piemērotiem šķiedru tīrīšanas rīkiem. Ievietojiet LC savienotāju LC kontaktligzdā, līdz tas noklikšķ, un izlīdziniet ST savienotāju ar bajonešu ligzdu, tad pagrieziet un nofiksējiet to vietā. Nodrošiniet dupleksā savienojuma polaritātes pareizību (raidītājs-pie uztvērēju), saskaņojot raidīšanas pāri vienā galā ar uztveršanas pāri otrā galā. Izvietojiet kabeli tā, lai izvairītos no stingriem izliekumiem, samezglošanās un mehāniska sprieguma; uzturiet minimālo izliekšanās rādiusu, kā norādīts daudzmodu šķiedru labākajā praksē.

Ieteikumi

Optimālai veiktspējai, kad savienotāji netiek izmantoti, turiet tos aizsargātus, izmantojiet putekļu vāciņus un pēc uzstādīšanas veiciet optisko zudumu pārbaudi. Izmantojiet šo OM2 50/125 µm kabeli īsa līdz vidēja attāluma daudzmodu savienojumiem; lielākiem attālumiem vai augstākām joslas platuma prasībām apsveriet augstākas OM klasifikācijas vai vienmoda risinājumus.
