InLine Fiber Optical Duplex kabelis LC/ST 50/125µm OM3 3m

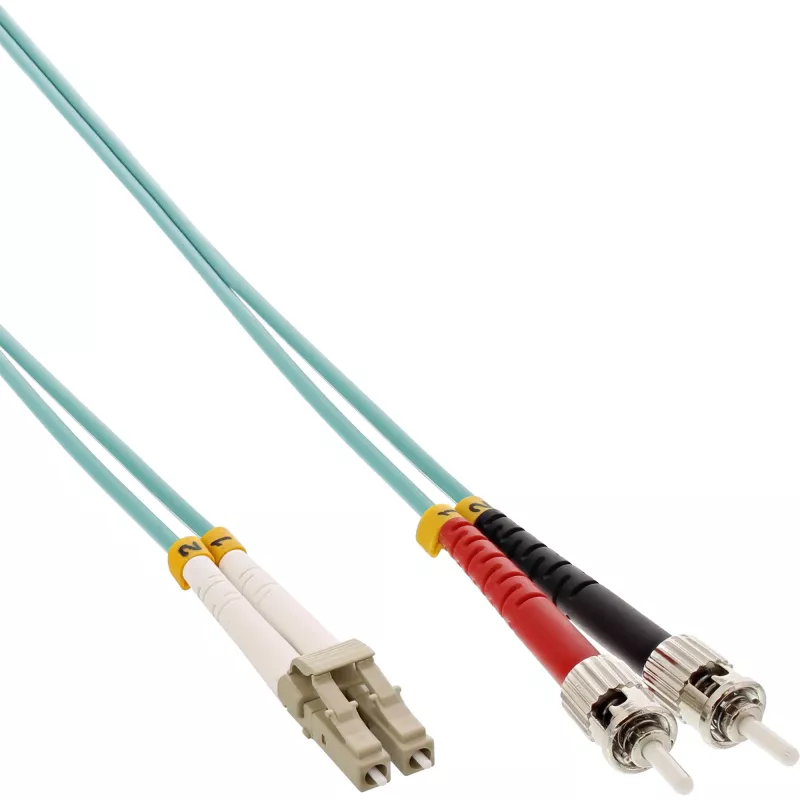

InLine optiskās šķiedras dupleksais kabelis LC/ST 50/125µm OM3 3m ir 3 metrus garš daudzmodu savienotājkabelis, kas paredzēts ātrdarbīgai datu pārraidei lokālajos tīklos un strukturētajā kabeļu sistēmā. Tā vienā galā ir LC savienotājs, bet otrā – ST savienotājs, tas atbalsta pilnduplekso darbību un izmanto 50/125 µm kodola/apvalka diametru, kas atbilst OM3 daudzmodu veiktspējai. Kabelis ir izstrādāts, lai saglabātu signāla integritāti īsiem līdz vidējiem attālumiem un integrētos ar iekārtām, kurām nepieciešami LC vai ST termināli.

Priekšrocības

Šis OM3 daudzmodu dupleksais kabelis nodrošina zemu vājinājumu un kontrolētu modālo joslas platumu, kas piemērots gigabitu un 10 gigabitu Ethernet tīkliem pa daudzmodu šķiedru. LC un ST savienotāji piedāvā plašu ierīču savietojamību: LC mūsdienīgiem raiduztvērējiem un ST mantotajām iekārtām. 3 m garums līdzsvaro sasniedzamību un ērtu pārvaldību statņos, ielāpu paneļos un galddatoru uzstādījumos. Kabeļa apvalks un savienotāju uzmavas ir izgatavotas, lai izturētu atkārtotas pievienošanas un uzturētu optisko izlīdzinājumu.

Piemērots

• Savienotājkabeļa savienojumiem starp slēdžiem, maršrutētājiem un raiduztvērējiem datu centros un telekomunikāciju telpās
• Tīkla iekārtu savienošanai, kas izmanto LC pieslēgvietu, ar ierīcēm, kurām ir ST saskarnes
• Īsiem līdz vidējiem attālumiem daudzmodu šķiedru saitēm, kas pārraida ātrdarbīgu Ethernet (1G/10G)
• Laboratorijas testu uzstādījumiem un izglītības vidēm, kurām nepieciešami uzticami daudzmodu savienojumi

Galvenās specifikācijas

• Šķiedras tips: OM3 daudzmodu
• Kodola/apvalka diametrs: 50/125 µm
• Savienotāju tipi: LC (vienā galā) un ST (otrā galā), dupleksā konfigurācija
• Garums: 3 metri
• Atbalstītā darbība: pilndupleksā optiskā pārraide
• Tipisks pielietojums: daudzmodu Ethernet līdz 10 Gbps atbalstītajos attālumos
• Kabeļa apvalks: elastīgs daudzmodu savienotājkabelis, piemērots iekštelpām

Lietošana

Nosakiet LC un ST pieslēgvietas savā iekārtā un pirms uzstādīšanas pārliecinieties, ka abi gali ir tīri. Ievietojiet LC savienotāju atbilstošajā LC raiduztvērējā vai pieslēgvietā, līdz tas nofiksējas vietā. Izlīdziniet un iespraudiet ST savienotāju ST kontaktligzdā, izmantojot bajonetes savienojumu, pagriežot savienotāja uzmavu, lai to nostiprinātu. Novietojiet kabeli tā, lai izvairītos no šauriem līkumiem un mehāniskās slodzes; ievērojiet daudzmodu savienotājkabeļiem ieteikto minimālo liekuma rādiusu. Pārbaudiet savienojuma statusu pievienotajās ierīcēs un, ja nepieciešams, veiciet optiskās jaudas vai savienojuma diagnostiku.

Ieteikumi

Aizsargājiet savienotāju gala virsmas ar putekļu vāciņiem, kad tie nav pievienoti, un pirms savienošanas tīriet ar apstiprinātiem šķiedru tīrīšanas instrumentiem. Izvairieties no atkārtotiem asiem līkumiem un spēcīgas saspiešanas; uzglabājiet kabeli maigi satītu. Kritiski svarīgām saitēm pēc uzstādīšanas pārbaudiet ievietošanas zudumus un atstarošanas zudumus, lai apstiprinātu, ka veiktspēja atbilst tīkla prasībām.
