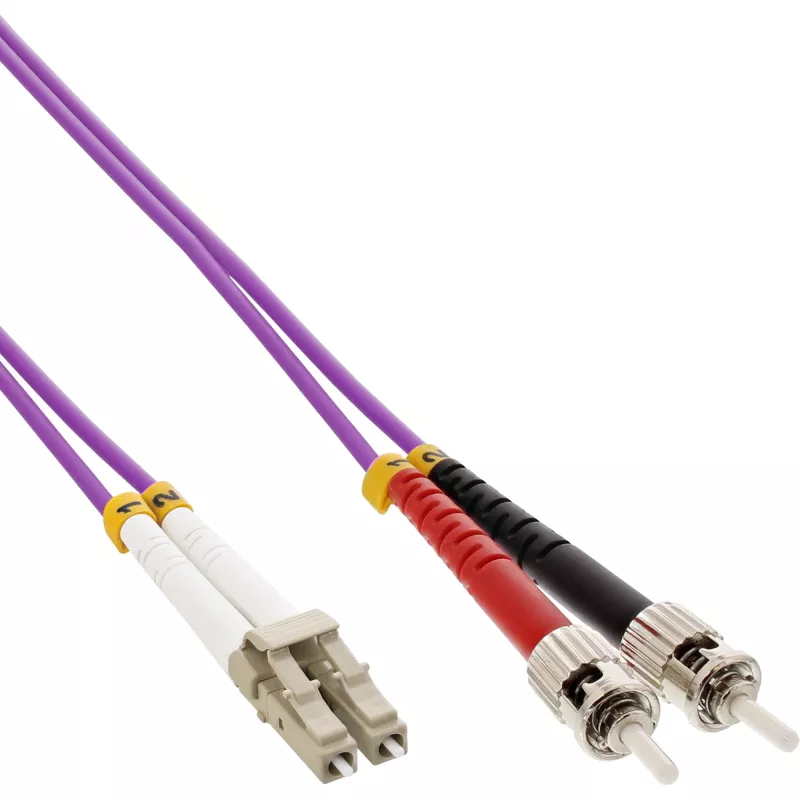

InLine Fiber Optical Duplex kabelis LC/ST 50/125µm OM4 15m

InLine Fiber Optical Duplex kabelis LC/ST 50/125µm OM4 15m ir daudzrežīmu dupleksais optiskās šķiedras komutācijas kabelis, kas paredzēts liela joslas platuma tīklu un datu centru savienojumiem. Tas apvieno LC savienotāju vienā galā ar ST savienotāju otrā, nodrošinot pilnduplekso pārraidi pa 50/125 µm OM4 šķiedru. Ar 15 m garumu un OM4 stikla specifikāciju kabelis atbalsta palielinātu modālo joslas platumu un paplašinātu darbības attālumu daudzrežīmu lietojumiem, piemērots slēdžu, raiduztvērēju un aktīvo iekārtu savienošanai vietējos tīklos.

Priekšrocības

Šis dupleksais optiskās šķiedras kabelis izmanto OM4 daudzrežīmu šķiedru ar 50 µm serdi, lai nodrošinātu uzlabotu joslas platumu un zemāku vājinājumu salīdzinājumā ar zemākas kategorijas daudzrežīmu šķiedrām. LC un ST savienotāju kombinācija piedāvā elastību, saskaroties ar iekārtām, kurām ir dažādi savienotāju tipi. 15 m garums nodrošina tipiskus savienojumus starp statņiem vai starp iekārtām bez papildu salaidumiem, un dupleksā konstrukcija atbalsta vienlaicīgus raidīšanas un uztveršanas kanālus pilndupleksajai darbībai.

Piemērots

• Datu centru starpsavienojumi starp slēdžiem, ielāpu paneļiem un raiduztvērējiem
• Daudzrežīmu optiskās šķiedras posmi uzņēmumu LAN vidēs
• Īsa līdz vidēja attāluma maģistrāles posmi un iekārtu savienojumi
• Laboratorijas vai testēšanas iestatījumi, kur nepieciešami jaukti LC–ST savienojumi

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzrežīmu
• Serdes/apvalka diametrs: 50/125 µm
• Savienotājs A: LC dupleksais
• Savienotājs B: ST
• Režīms: Dupleksais (divas šķiedras TX/RX)
• Garums: 15 m
• Tipiski lietojumi: LAN, datu centrs, testēšanas vides

Kā lietot

Savienojiet LC galu ar iekārtu vai raiduztvērēju, kam ir LC ieeja, un ievietojiet ST savienotāju atbilstošajā ST ligzdā. Nodrošiniet pareizu polaritāti raidīšanas un uztveršanas kanāliem, veidojot dupleksos savienojumus. Izvairieties no ciešiem līkumiem un mezgliem kabelī; ievērojiet ražotāja ieteikto minimālo liekuma rādiusu, lai novērstu palielinātu vājinājumu. Nostipriniet kabeli ar atbilstošu maršrutēšanu un spriedzes samazināšanu, lai darbības laikā novērstu savienotāju slodzi.

Ieteikumi

Pirms ievietošanas pārbaudiet, vai savienotāju gala virsmām nav putekļu vai piesārņojuma, un, ja nepieciešams, notīriet ar apstiprinātiem optiskās šķiedras tīrīšanas instrumentiem. Glabājiet kabeli brīvi satītu un izvairieties no asiem līkumiem; pēc uzstādīšanas pārbaudiet posma veiktspēju ar atbilstošu testēšanas aprīkojumu, lai apstiprinātu, ka zudumi un nepārtrauktība atbilst sistēmas prasībām.
