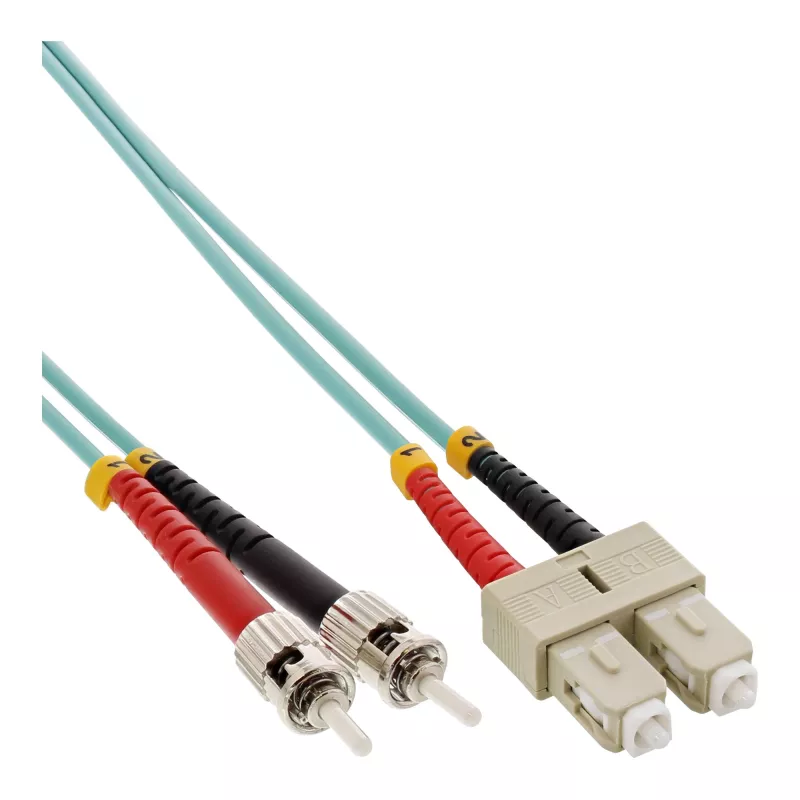

InLine Fiber Optical Duplex kabelis SC/ST 50/125µm OM3 1m

InLine optiskais dupleksais kabelis SC/ST 50/125µm OM3 1m ir daudzmodu komutācijas kabelis, kas paredzēts pilna dupleksa optiskajiem savienojumiem starp tīkla ierīcēm. Tam ir 50/125 µm serdes/apvalka diametrs un OM3 kvalitātes stikls, lai nodrošinātu liela joslas platuma daudzmodu pārraidi. Dupleksais formāts nodrošina divas šķiedras vienā apvalkā ar SC savienotāju saskarnēm vienā galā un ST savienotājiem otrā, ļaujot savietot iekārtas, kas izmanto šos izplatītos savienotāju tipus. Kabeļa 1 metra garums ir piemērots īsiem savienojumiem statīvos, ielāpu paneļos un starp tuvu izvietotām ierīcēm, vienlaikus saglabājot signāla integritāti ātrdarbīgiem savienojumiem.

Priekšrocības

Šis OM3 daudzmodu dupleksais kabelis nodrošina zemu ievades zudumu un stabilu daudzmodu veiktspēju īsiem līdz vidējiem attālumiem. SC un ST savienotāju kombinācija ļauj izveidot savienojumu starp dažādiem raiduztvērējiem vai mantotām ierīcēm bez papildu adapteriem. 50/125 µm serdes diametrs un OM3 specifikācija atbalsta lielāku modālo joslas platumu un ir piemērota lietojumiem, kam nepieciešams 10 Gigabit Ethernet un citi ātrdarbīgi daudzmodu protokoli. Kompaktā dupleksā konstrukcija vienkāršo kabeļu pārvaldību blīvās instalācijās.

Piemērots

• Ielāpu savienojumiem starp tīkla slēdžiem un ielāpu paneļiem datu centros un serveru telpās
• Daudzmodu raiduztvērēju, multivides pārveidotāju un mantoto iekārtu ar SC vai ST pieslēgvietām savienošanai
• Īsa attāluma ātrdarbīgiem savienojumiem, piemēram, 10 Gigabit Ethernet pa daudzmodu šķiedru
• Laboratorijas iekārtām, telekomunikāciju skapjiem un statīvā montējamu ierīču starpsavienojumiem

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM3
• Serdes/apvalka diametrs: 50/125 µm
• Savienotājs A: SC dupleksais
• Savienotājs B: ST dupleksais
• Garums: 1 m
• Dupleksā konstrukcija: divas šķiedras vienā apvalkā
• Tipiski lietojumi: ātrdarbīgi daudzmodu savienojumi, 10 GbE atbalsts
• Apvalks: elastīgs apvalks, piemērots iekštelpu ielāpu veidošanai

Kā lietot

Identificējiet SC un ST pieslēgvietas uz savienojamajām ierīcēm un pārliecinieties, ka abi gali pirms montāžas ir tīri un bez putekļiem. Ievietojiet SC duplekso galu SC pieslēgvietā, līdz tas noklikšķ, un ievietojiet ST duplekso galu, izlīdzinot bajonetes tipa savienotāju un pagriežot, lai nofiksētu. Pārbaudiet, vai kabeļa maršrutēšana nepārsniedz daudzmodu šķiedras liekuma rādiusa ieteikumus, un izvairieties no saspiešanas vai asiem līkumiem. Pēc savienojuma izveides pārbaudiet saiti ar atbilstošu tīkla diagnostiku vai šķiedru testēšanas aprīkojumu, lai apstiprinātu optisko nepārtrauktību un pieļaujamos zudumu līmeņus.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, aizsargājiet savienotāju gala virsmas, kad tās netiek izmantotas, pirms ievietošanas izmantojiet šķiedru tīrīšanas rīkus un izvairieties no pārmērīgas locīšanas vai mehāniskas slodzes. Izmantojiet šo 1 m OM3 duplekso kabeli īsiem ielāpu savienojumiem un savienojiet to ar saderīgiem daudzmodu raiduztvērējiem un ierīcēm, kas paredzētas SC vai ST savienotājiem, lai saglabātu optimālu signāla kvalitāti.
