InLine HDMI uz S-Video pārveidotājs + RCA audio pārveidotājs

InLine HDMI uz S-Video pārveidotājs + RCA audio pārveidotājs HDMI uz kompozīta un S-Video pārveidotājs ar PAL/NTSC pārslēgšanu

Elastīga signāla pārveidošana:Droši pārveido digitālos HDMI signālus analogos kompozīta un S-Video signālos, kā arī stereo audio, ļaujot turpināt izmantot esošo analogo infrastruktūru.
Augsta formātu saderība:Atbalsta HDMI ieejas izšķirtspējas līdz 1080p pie 50 Hz un 60 Hz un ļauj pārslēgt PAL un NTSC starptautiskām lietotnēm.
Stabila signāla pārraide:Noteikta video izejas pretestība 75 omi nodrošina standartiem atbilstošu integrāciju esošajā video kabelēšanā.
Rūpnieciska temperatūras diapazons:Darbojas apkārtējā temperatūrā no -25 °C līdz 75 °C, padarot to piemērotu prasīgām uzstādīšanas vidēm.
Kompakts dizains:Izturīgs metāla korpuss ar izmēriem 110 x 88 x 25 mm nodrošina vietu taupošu integrāciju plauktos vai iekārtu skapjos.

Esošajās instalācijās analogās video pārraides, piemēram, kompozīta vai S-Video, bieži vien joprojām tiek izmantotas. HDMI-analogais audio/video pārveidotājs ļauj integrēt modernus HDMI avotus šādās vidēs, neaizstājot esošo kabelēšanas struktūru.
Modernizācijas projektos pašreizējās HDMI izejas ierīces var integrēt esošajās CVBS vai S-Video infrastruktūrās. Pārslēdzamā PAL un NTSC izeja nodrošina elastīgu izmantošanu dažādās video sistēmās.
Tehniskās testēšanas vai servisa vidēs var būt nepieciešams pārveidot digitālos HDMI signālus analogos formātos. Noteiktā izejas pretestība 75 omi atvieglo standartiem atbilstošu integrāciju esošajās video sistēmās. Barošana tiek nodrošināta caur 5 V līdzstrāvu. HDCP aizsargāts saturs netiek pārveidots.

HDMI 1.3 saderīgs
HDMI ieejas izšķirtspēja: 480p (60 Hz), 576p (50 Hz), 720p, 1080i, 1080p (50 Hz / 60 Hz)
Video izeja: PAL/NTSC izvēles
Video izejas pretestība: 75 omi
Kompozīta video izeja: 1,0 Vpp
S-video izeja: Y 1,0 Vpp, C 0,3 Vpp
Barošanas avots: līdzstrāva 5V
Izmēri: 110 x 25 mm (G x P x A)

InLine HDMI uz S-Video pārveidotājs + RCA audio pārveidotājs. Atbalstītie video režīmi: 1080i, 1080p, 480p, 576p, 720p, Produkta krāsa: Melna. Svars: 372 g, Platums: 82 mm, Dziļums: 118 mm. Iepakojuma platums: 178 mm, Iepakojuma dziļums: 240 mm, Iepakojuma augstums: 57 mm. Izmēri (PxDxA): 82 x 118 x 27 mm

Kā lietot

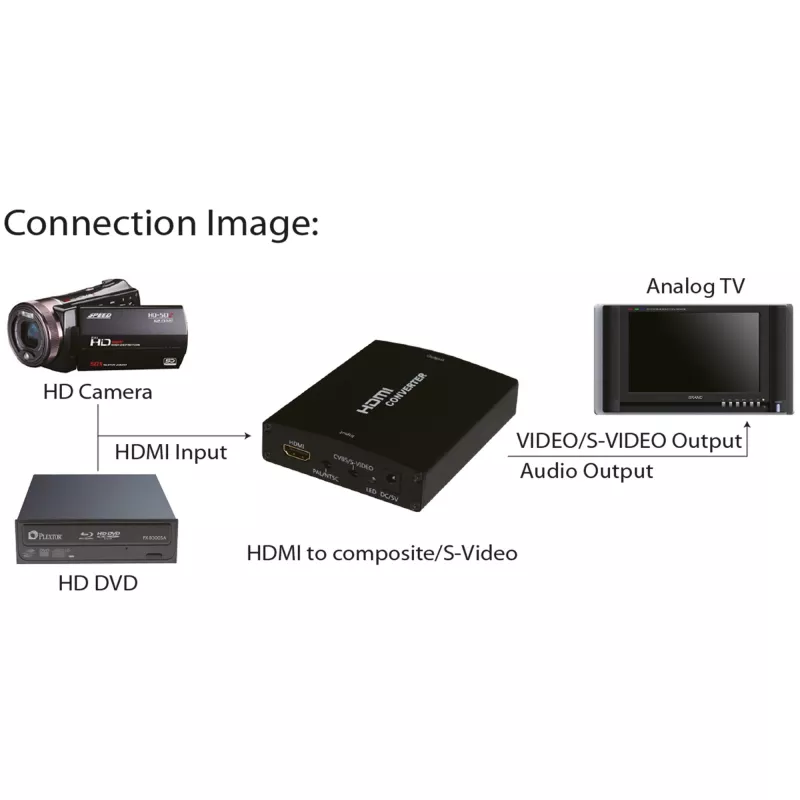

Savienojiet HDMI avota ierīci ar pārveidotāja HDMI ieeju, izmantojot standarta HDMI kabeli. Izmantojiet kompozīta (RCA) vai S-Video izeju, lai savienotu ar mērķa displeju vai ierakstīšanas ierīci; ja nepieciešams, pievienojiet RCA audio izejas skaļruņiem vai audio ieejai. Barojiet pārveidotāju saskaņā ar ražotāja norādījumiem (izmantojiet komplektā iekļauto adapteri vai norādīto barošanas avotu). Izvēlieties atbilstošo video ieeju displejā un pareizo NTSC vai PAL formātu, ja jūsu displejam nepieciešama manuāla izvēle.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet augstas kvalitātes HDMI un analogos kabeļus un pārbaudiet, vai mērķa displejs atbalsta izvēlēto video sistēmu (NTSC vai PAL). Savienojot ierīces ar HDCP aizsargātu saturu, atskaņošana var būt ierobežota; pirms izvietošanas pārbaudiet saderību.
