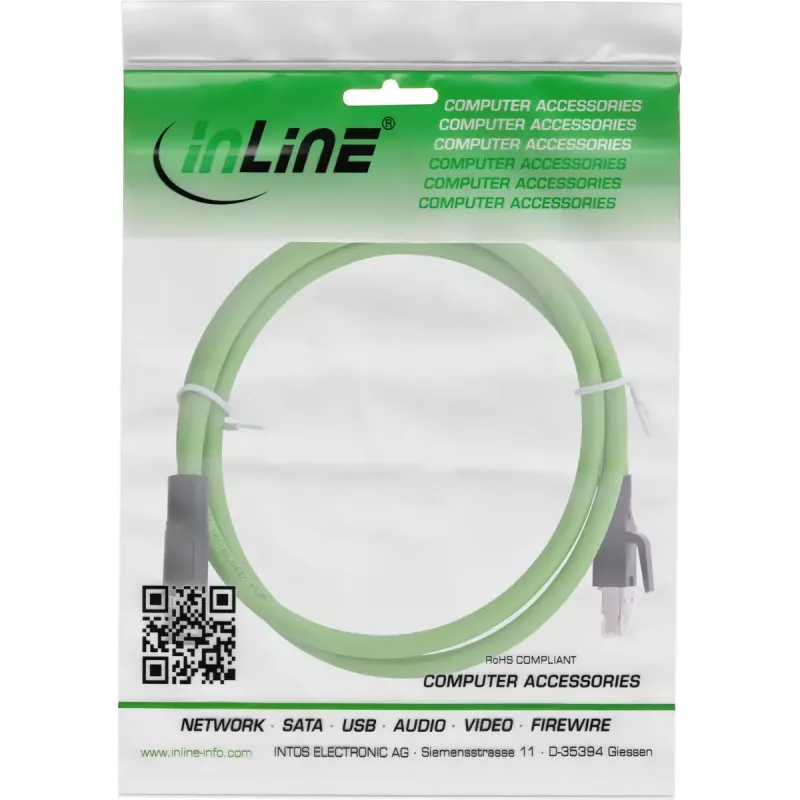

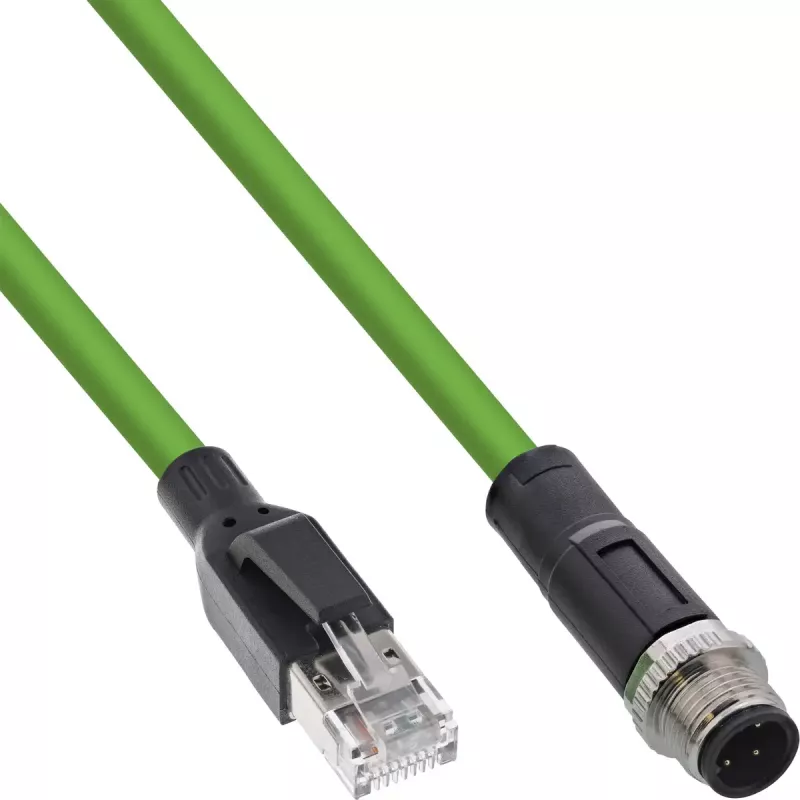

InLine Industrial tīkla kabelis, M12 4-pinu D-kodēts vīrišķais spraudnis uz RJ45, PUR 5m

InLine Industrial tīkla kabelis M12 4-pinu D-kodēts vīrišķais spraudnis uz RJ45 PUR 5m ir 5 metrus garš industriālais Ethernet kabelis, kas paredzēts uzticamai datu pārraidei prasīgās vidēs. Tam ir D-kodēta CAT5E veiktspēja datu pārraides ātrumam līdz 100 Mbit/s, IP67 novērtēts M12 4-pinu D-kodēts vīrišķais savienotājs vienā galā un RJ45 spraudnis otrā galā. PUR apvalks nesatur halogēnus, ir liesmu slāpējošs (UL 94), izturīgs pret eļļām un UV starojumu un nodrošina pretberzes un ķīmisko izturību, kas piemērots automatizācijas un mašīnbūves lietojumiem.

Priekšrocības

Kabelis apvieno rūpnieciskas klases mehānisko izturību ar stabilu signāla kvalitāti: vilkmes ķēžu piemērotība līdz 10 miljoniem lieces ciklu un vērpes izturība līdz 3 miljoniem ciklu samazina apkopi un dīkstāves kustīgos lietojumos. M12 savienotāja puse ar IP67 aizsardzību ļauj izmantot mitros vai putekļainos apstākļos, kamēr RJ45 puse (IP20) savienojas ar standarta tīkla iekārtām. PUR apvalks un SF/UTP ekranējums nodrošina izturību pret eļļām, berzi un elektromagnētiskajiem traucējumiem, atbalstot nemainīgu veiktspēju ražošanas un lauka kopņu vidēs.

Piemērots

• Industriāliem Ethernet savienojumiem automatizācijas un vadības sistēmās
• Savienojumam starp sensoriem, izpildmehānismiem un industriāliem slēdžiem
• Lauka kopņu un mašīnu kabeļu instalācijām ar kustīgām daļām vai vilkmes ķēdēm
• Ražošanas līnijām un rūpnīcas grīdas tīkla segmentiem, kas pakļauti eļļām vai putekļiem

Galvenās specifikācijas

• Kabeļa garums: 5 m
• Veiktspējas klase: D-kodēts CAT5E, līdz 100 Mbit/s
• Vadītājs: AWG 24 (22 AWG ekvivalenta divu pāru veiktspēja)
• Ekranējums: SF/UTP
• Savienotājs 1: M12 4-pinu D-kodēts vīrišķais, IP67
• Savienotājs 2: RJ45, IP20
• Apvalka materiāls: PUR, halogēnus nesaturošs, liesmu slāpējošs (UL 94), izturīgs pret eļļām un UV starojumu, pretberzes izturīgs
• Vilkmes ķēžu piemērotība: līdz 10 miljoniem lieces ciklu
• Vērpes izturība: līdz 3 miljoniem ciklu
• Darba temperatūra: -25 °C līdz +70 °C
• Uzglabāšanas temperatūra: -40 °C līdz +80 °C
• Ārējais diametrs: 6,5 mm
• Kabeļa krāsa: zaļa

Lietošana

Savienojiet M12 4-pinu D-kodēto spraudni ar atbilstošo M12 sievišķo portu industriālajās ierīcēs, sensoros vai izpildmehānismos, nodrošinot pareizu D-kodējuma izlīdzinājumu. Ievietojiet RJ45 savienotāju standarta Ethernet pieslēgvietās slēdžos vai kontrolieros. Izvadiet kabeli, ievērojot ieteicamos lieces rādiusus: uzturiet dinamisko lieces rādiusu lielāku par 98 mm un statisko lieces rādiusu lielāku par 52 mm. Kustīgām instalācijām izmantojiet atbilstošus kabeļu nesējus vai vilkmes ķēdes un izvairieties no asām malām, lai saglabātu PUR apvalku.

Ieteikumi

Uzticamai ilgtermiņa veiktspējai nodrošiniet spriegojuma atvieglojumu abos galos, izvairieties no pārmērīga stiepes sprieguma un pārliecinieties, ka savienotāji ir pilnībā savienoti. Izmantojot vilkmes ķēdēs, pārbaudiet, vai ķēdes konstrukcija atbalsta norādītos lieces un vērpes ciklus. Izvairieties no ilgstošas pakļaušanas temperatūrai ārpus noteiktā diapazona un aizsargājiet RJ45 pusi no tiešas ūdens iedarbības, jo tai ir IP20 novērtējums.
