InLine instalācijas kabelis Cat.7a PiMF 4x2x0.58 AWG23, 1200MHz, LSZH, 100m

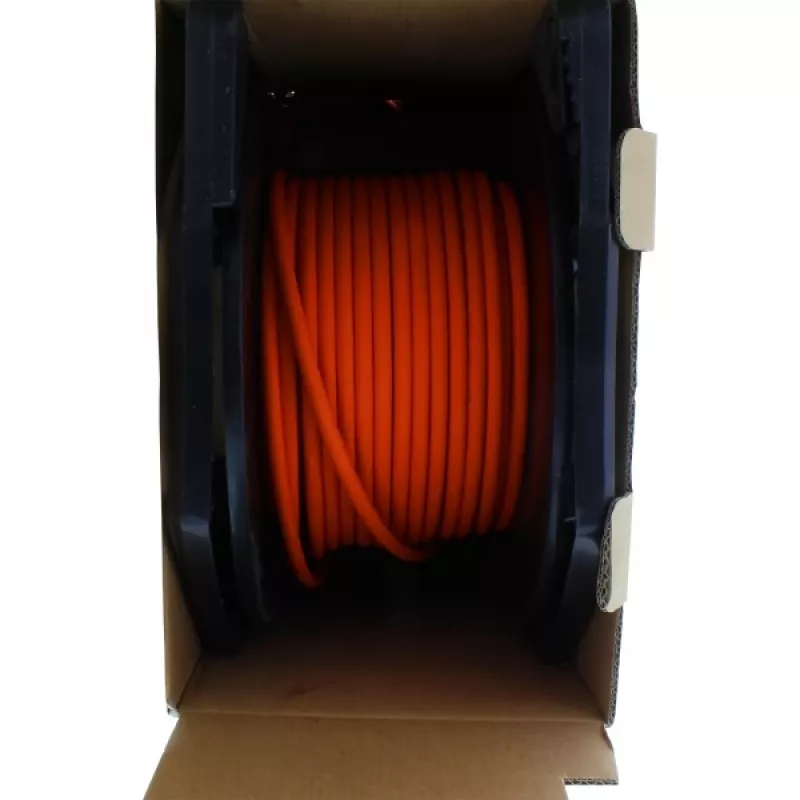

InLine Instalācijas kabelis Cat.7a PiMF 4x2x0.58 AWG23 1200MHz LSZH 100m ir 100 m instalācijas kabelis, kas piegādāts ruļļa kastē, kur kabelis uztīts uz plastmasas ruļļa, kas nostiprināts kartona kārbas iekšpusē kontrolētai attīšanai un aizsardzībai. Kabelis ir 7.a kategorijas PiMF (pāri metāla folijā), kas atbalsta frekvences līdz 1200 MHz, veidots kā 4x2xAWG23/1 S-FTP ar pilnībā vara vadītājiem, kopējo pinuma ekranējumu un oranžu LSZH ārējo apvalku. Metru marķējums uz apvalka ļauj viegli noteikt garumu instalācijas laikā.

Priekšrocības

Ruļļa kastes iepakojums nodrošina ērtāku apstrādi uz vietas bez papildu ruļļa instrumentiem, samazina piesārņojuma un mehānisku bojājumu risku kabelim, un ir viegls un sakraujams transportēšanai būvniecības transportlīdzekļos vai sūtījumos. Kabeļa pilnībā vara vadītāji, PiMF un kopējais pinuma ekranējums nodrošina samazinātus traucējumus un atbalsta līdz pat 10 Gbit/s. Bezhalogēna LSZH apvalks un ugunsreakcijas klase Eca (EN 50575:2014/A1:2016) atbilst drošības prasībām instalācijām.

Piemērots

• Strukturētai kabeļu sistēmai ātrdarbīgiem tīkliem (līdz 10 Gbit/s)
• Horizontālām un vertikālām instalāciju līnijām komerciālās un rūpniecības ēkās
• Vidēm, kur nepieciešama zema dūmu līmeņa, bezhalogēna kabeļu sistēma
• Vietām, kur nepieciešama redzama kabeļa identifikācija (oranžs apvalks)

Galvenās specifikācijas

• Kategorija: Cat.7a instalācijas kabelis, līdz 1200 MHz
• Konstrukcija: 4x2xAWG23/1 S-FTP, pāri metāla folijā (PiMF) ar kopējo pinumu
• Vadītāji: pilnībā varš
• Impedance: 100 Ω
• Līdzstrāvas pretestība: maks. 87 Ω/km
• Diametrs: apm. 8,2 mm
• Apvalks: LSZH (bezhalogēna), oranžs
• Temperatūras diapazons: instalācija 0 °C līdz 50 °C, darbība -20 °C līdz 60 °C
• Ugunsreakcija: Eca (EN 50575:2014/A1:2016)
• Garums: 100 m (ruļļa kastes iepakojums; ruļļa kaste pieejama 50 m, 100 m, 300 m; 500 m tiek piegādāts uz kabeļa ruļļa)

Lietošana

Izņemiet plastmasas rulli no kartona kārbas un velciet kabeli vajadzīgajā garumā, izmantojot metru marķējumu uz apvalka kā atsauci. Nostipriniet kabeli saskaņā ar standarta instalācijas praksi, izvairoties no asiem līkumiem un pārmērīga stiepes spēka. Terminējiet un testējiet kabeli ar saderīgiem Cat.7a savienotājiem un sertifikācijas testeriem, lai pārbaudītu veiktspēju līdz norādītajai frekvencei un datu pārraides ātrumiem.

Ieteikumi

Izmantojiet ruļļa kastes iepakojumu īsākām instalāciju līnijām, lai samazinātu apstrādes laiku; garākām lielapjoma līnijām (500 m) izmantojiet kabeļu rulli. Uzglabājiet un uzstādiet kabeli norādītajā temperatūras diapazonā un ievērojiet vietējos ugunsdrošības un kabeļu maršrutēšanas noteikumus.
