InLine instalācijas kabelis Cat.7a PiMF 4x2x0.58 AWG23, 1200MHz, LSZH, 500m

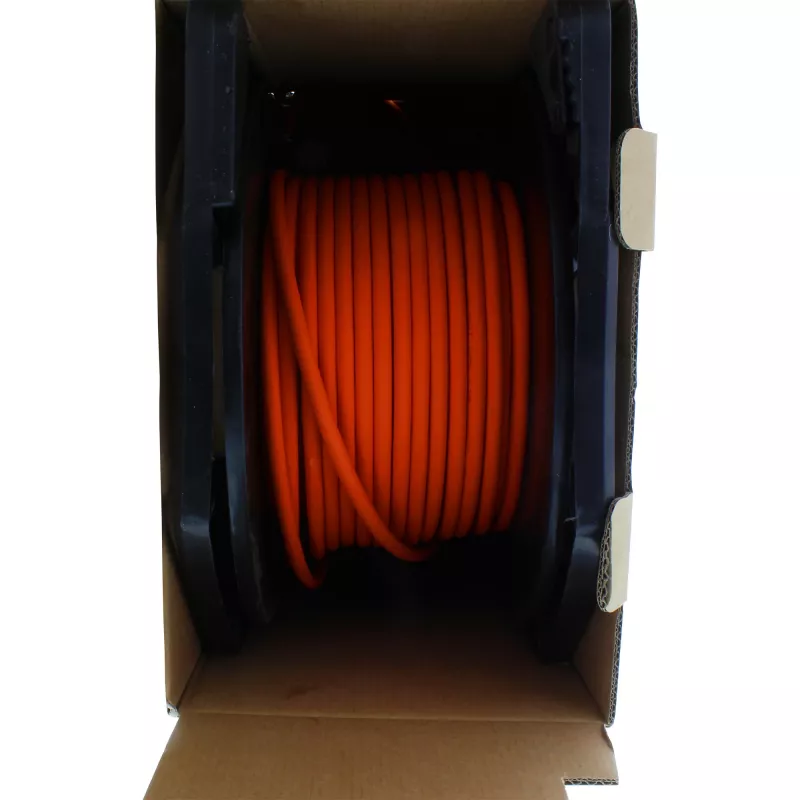

InLine instalācijas kabelis Cat.7a PiMF 4x2x0.58 AWG23 1200MHz LSZH 500m ir Cat.7a instalācijas kabelis, kas tiek piegādāts uz cilindra kastes, lai ērti atsauktos uz garumu un viegli apstrādātu uz vietas. Kabelim ir S-FTP konstrukcija (pāri metāla folijā un kopējs pinuma ekranējums) ar pilnībā vara dzīslām, oranžu, halogēnus nesaturošu (LSZH) apvalku un metru marķējumu gar apvalku. Tas atbalsta pārraidi līdz 1200 MHz un ir paredzēts strukturētām kabeļu sistēmām un augstas veiktspējas tīklu instalācijām. Cilindra kastes iepakojumā tiek izmantots plastmasas veltnis, kas nostiprināts kartona kastē, lai nodrošinātu vieglu attīšanu un aizsardzību transportēšanas un uzglabāšanas laikā.

Priekšrocības

Piegāde cilindra kastē samazina apstrādes laiku uz vietas un novērš nepieciešamību pēc papildu aprīkojuma cilindru apstrādei, savukārt vieglais un sakraujamais iepakojums ir ērti pārnēsājams un piemērots ievietošanai būvniecības transportlīdzekļos. Kartona aizsardzība palīdz novērst piesārņojumu un mehāniskus bojājumus kabelim, kā arī samazina vidējās izmaksas nelieliem daudzumiem. LSZH apvalks un pilnībā vara dzīslas nodrošina uzticamu elektrisko veiktspēju un samazina ugunsgrēka emisijas.

Piemērots

• Strukturētiem Ethernet tīkliem līdz 10 Gbps
• Augstas veiktspējas datu centriem un serveru telpām
• Kabeļu instalācijām komerciālās un rūpniecības ēkās
• Lietojumiem, kuros nepieciešami mazdūmu, halogēnus nesaturoši (LSZH) kabeļi

Galvenās specifikācijas

• Kabeļa tips: Cat.7a instalācijas kabelis
• Konstrukcija: 4x2xAWG23/1 S-FTP (pāri metāla folijā) ar kopēju pinuma ekranējumu
• Vadītājs: pilnībā varš, AWG23 (Ø apm. 0.58 mm)
• Frekvenču diapazons: līdz 1200 MHz
• Datu pārraides ātrums: piemērots līdz 10 Gbps
• Impedance: 100 Ω
• Līdzstrāvas pretestība: maks. 87 Ω/km
• Ārējais apvalks: LSZH, oranžs
• Kabeļa diametrs: apm. 8.2 mm
• Instalācijas temperatūra: 0 °C līdz 50 °C; darba temperatūra: -20 °C līdz 60 °C
• Ugunsreakcija: Eca saskaņā ar EN 50575:2014/A1:2016
• Garums / iepakojums: 500 m uz kabeļa cilindra (cilindra kaste pieejama tikai 50 m, 100 m, 300 m)

Kā lietot

Izsaiņojiet cilindra kasti vai kabeļa cilindru un novietojiet to tā, lai kabelis varētu brīvi attīties no plastmasas veltņa. Izvelciet nepieciešamo garumu un nogrieziet kabeli, ievērojot standarta instalācijas praksi. Apstrādājiet kabeli ar atbilstošiem Cat.7a saderīgiem savienotājiem un ievērojiet ekrāna apstrādes procedūras, lai saglabātu S-FTP veiktspēju. Ievērojiet uzdrukātos metru marķējumus precīzai mērīšanai instalācijas laikā un izvairieties no asiem līkumiem vai saspiešanas, lai aizsargātu ekranējuma un vadītāja integritāti.

Ieteikumi

Instalējiet ieteicamajā temperatūras diapazonā un izvairieties no ilgstošas tiešas saules gaismas vai agresīvu ķimikāliju iedarbības. Garākiem posmiem nekā standarta horizontālā kabeļu sistēma pārbaudiet saites veiktspēju un kopējā pinuma ekranējuma iezemējumu. Izvēlieties cilindra kastes iepakojumu mazākiem daudzumiem (50 m, 100 m, 300 m), lai vienkāršotu apstrādi; 500 m garums tiek piegādāts uz kabeļa cilindra.
