InLine Instalācijas kabelis Cat.7a, S/FTP (PiMF) 4x2x0.58 AWG23 1200MHz B2ca 100m

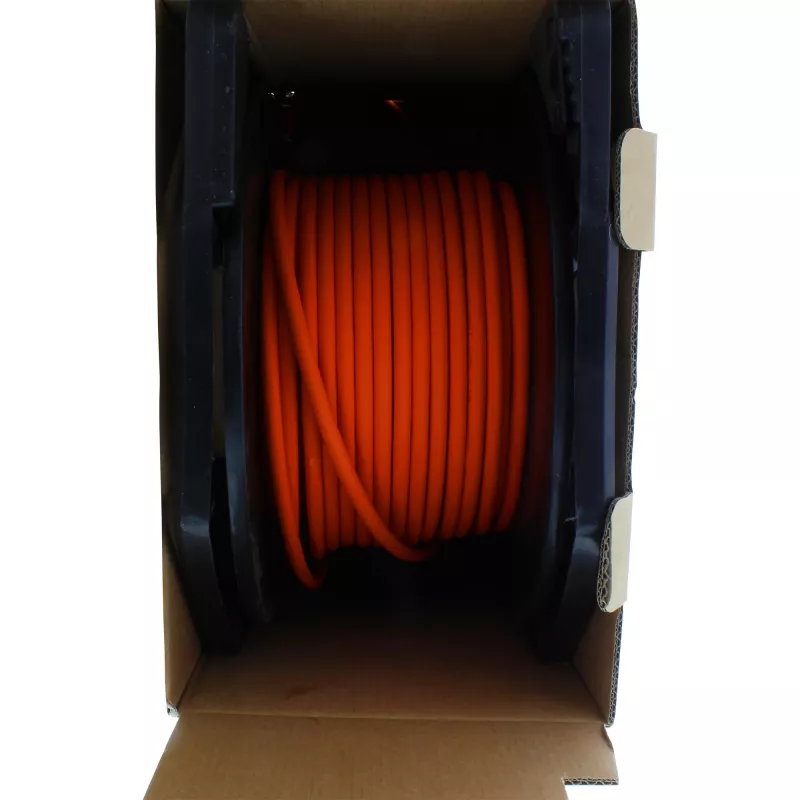

InLine instalācijas kabelis Cat.7a S/FTP PiMF 4x2x0.58 AWG23 (100 m) tiek piegādāts uz plastmasas ruļļa, kas nostiprināts pastiprinātā kartona mucveida kastē, lai nodrošinātu vieglu, nesapinušos vajadzīgā garuma noņemšanu. Oranžā apvalkā, pilnībā vara kabelis ir paredzēts instalācijas lietošanai un atbalsta frekvences līdz 1200 MHz un datu pārraides ātrumu līdz 10 Gbit/s. Ruļļa kastē ir iekļauts atlikušo metru rādījums uz kabeļa un ugunsreakcijas klase B2ca saskaņā ar EN 50575:2014/A1:2016.

Priekšrocības

Mucveida kaste ļauj samazināt izmaksas, pateicoties vienkāršai apstrādei uz vietas bez papildu attīšanas ierīcēm, piedāvā ērtu un sakraujamu iepakojumu ērtai transportēšanai būvniecības transportlīdzekļos, un tai ir mazs svars, kas piemērots sūtīšanai pa pastu. Pastiprinātā kartona kaste novērš netīrumus un transportēšanas bojājumus, kas var rasties ar vaļējiem kabeļu ruļļiem, un samazina griešanas izmaksas maziem daudzumiem. Atlikušo metru marķējums uz kabeļa vienkāršo garuma mērīšanu instalācijas laikā.

Piemērots

• Augsta ātruma tīkla instalācijām birojos un datu centros
• Strukturētai kabeļu sistēmai un maģistrāles līnijām līdz 10 Gbit/s
• Profesionāliem instalācijas projektiem, kur nepieciešama aizsargāta transportēšana un viegla attīšana

Galvenās specifikācijas

• Tips: Instalācijas kabelis, Cat.7a S/FTP PiMF
• Vadītājs: 4x2x AWG23 (0.58 mm serde), pilnībā vara serdes
• Joslas platums: līdz 1200 MHz
• Datu pārraides ātrums: piemērots līdz 10 Gbit/s
• Impedance: 100 Ω
• Līdzstrāvas pretestība: maks. 93.8 Ω/km
• Ekranējums: pāri metāla folijā (PiMF) ar kopējo pīto ekranējumu
• Apvalks: halogenus nesaturošs (LSZH), krāsa: oranža
• Kabeļa diametrs: apm. 7.8 mm
• Temperatūras: instalācija 0 līdz 50 °C; darbība -20 līdz 60 °C; uzglabāšana -20 līdz 50 °C
• Iepakojums: plastmasas rullis, kas nostiprināts pastiprinātā kartona mucveida kastē; atlikušo metru rādījums uz kabeļa
• Ugunsreakcija: B2ca (EN 50575:2014/A1:2016)
• Pieejamie ruļļa/kastes garumi: 10 m, 25 m (kaste), 50 m, 100 m, 300 m (mucveida kaste); 500 m piegādāts uz ruļļa

Kā lietot

Noņemiet kabeli no mucveida kastes, velkot vajadzīgo garumu no plastmasas ruļļa, kamēr rullis paliek nostiprināts kartona kastē, lai novērstu sapīšanos. Izmantojiet uz kabeļa uzdrukāto atlikušo metru rādījumu, lai mērītu garumus bez papildu instrumentiem. Terminējiet un instalējiet kabeli saskaņā ar standarta Cat.7a instalācijas praksi, ievērojot pareizu ekranējuma apstrādi un zemējumu, kur nepieciešams. Nelokiet kabeli, pārsniedzot ieteikto liekuma rādiusu, un ievērojiet temperatūras ierobežojumus instalācijas laikā.

Ieteikumi

Lai nodrošinātu uzticamu darbību, uzglabājiet un instalējiet kabeli norādītajos temperatūras diapazonos, uzturiet LSZH apvalku tīru no būvniecības piesārņojumiem un izvairieties no pārmērīga mehāniska sprieguma vilkšanas laikā. Izmantojiet atbilstošu zemējumu kopējam ekranējumam un ievērojiet ražotāja ieteikto liekuma rādiusu un vilkšanas spēka ierobežojumus instalācijas laikā.
