InLine Installation cab. Cat.7a PiMF 4x2x0.58 AWG23, 1200MHz, LSZH, 300m

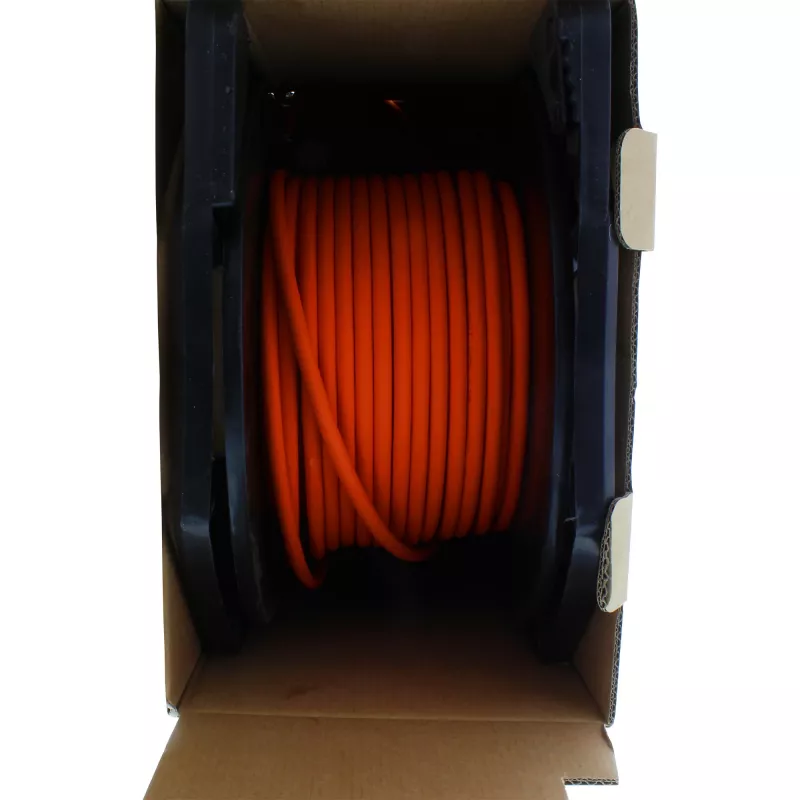

InLine Installation cab Cat.7a PiMF 4x2x0.58 AWG23 1200MHz LSZH 300m tiek piegādāts cilindra kastē, kurā atrodas plastmasas rullis ar datu kabeli, kas uztīts ap to un nostiprināts kartona kārbā, lai nodrošinātu kontrolētu attīšanu un vieglu atsauci uz nepieciešamo garumu. Iepakojums samazina piesārņojumu un mehāniskos bojājumus transportēšanas laikā un darba vietā, un tas ir piemērots sūtīšanai pa pastu, izmantojot īsākus saišķus; 500 m garumi tiek piegādāti uz kabeļa cilindra.

Priekšrocības

Cilindra kastes dizains ļauj samazināt izmaksas, vienkāršojot darbu uz vietas bez papildu cilindra instrumentiem. Iepakojums ir viegls, viegli pārnēsājams, ērts un sakraujams transportēšanai celtniecības transportlīdzekļos. Kartona aizsardzība novērš netīrumus un kabeļa bojājumus. Mazākiem daudzumiem ir zemākas vidējās izmaksas, un produktu var sūtīt pa pastu atbilstoša saišķa izmēra gadījumā.

Piemērots

• Strukturēta kabeļu sistēma birojiem un datu centriem
• Ātrdarbīgs Ethernet līdz 10 Gb/s
• Sakaru instalācijas, kurām nepieciešami materiāli ar zemu dūmu un bezhalogēna (LSZH) īpašībām
• Instalācijas, kurās nepieciešama skaidra kabeļa identifikācija (oranžs apvalks)

Galvenās specifikācijas

• Kabeļa tips: Cat.7a instalācijas kabelis (S/FTP PiMF)
• Frekvence: līdz 1200 MHz
• Vadītājs: pilns varš, 4x2xAWG23/1 (0,58 mm)
• Piemērots līdz 10 Gb/s
• Impedance: 100 Ohm
• Līdzstrāvas pretestība: maks. 87 Ohm/km
• Apvalks: bezhalogēna (LSZH), oranžs
• Ekrāns: pāri metāla folijā ar kopējo pinumu
• Kabeļa diametrs: apm. 8,2 mm
• Instalācijas temperatūra: 0 līdz 50 °C; darba temperatūra: -20 līdz 60 °C
• Ugunsreakcija: Eca (EN 50575:2014 / A1:2016)
• Garuma opcijas cilindra kastē: 50 m, 100 m, 300 m (500 m tiek piegādāts uz kabeļa cilindra)
• Ar metra apdruku uz kabeļa

Lietošana

Novietojiet cilindra kasti instalācijas vietā un nostipriniet kartonu, lai plastmasas rullis varētu brīvi griezties. Velciet kabeli no ruļļa līdz nepieciešamajam garumam, saglabājot vienmērīgu spriedzi, lai izvairītos no locījumiem. Nogrieziet un terminējiet kabeli, ievērojot standarta Cat.7a terminēšanas un zemējuma praksi, ievērojot ekrāna slāņus. 500 m piegādēm izmantojiet piemērotu kabeļa cilindra apstrādes aprīkojumu, lai droši atritinātu.

Ieteikumi

Izmantojiet cilindra kastes saišķus (50 m, 100 m, 300 m), lai atvieglotu transportēšanu un vienas personas darbu; rezervējiet kabeļa cilindrus lielākiem 500 m posmiem. Ievērojiet ieteiktās instalācijas temperatūras un izvairieties no asiem līkumiem zem kabeļa minimālā lieces rādiusa, lai saglabātu veiktspēju.
