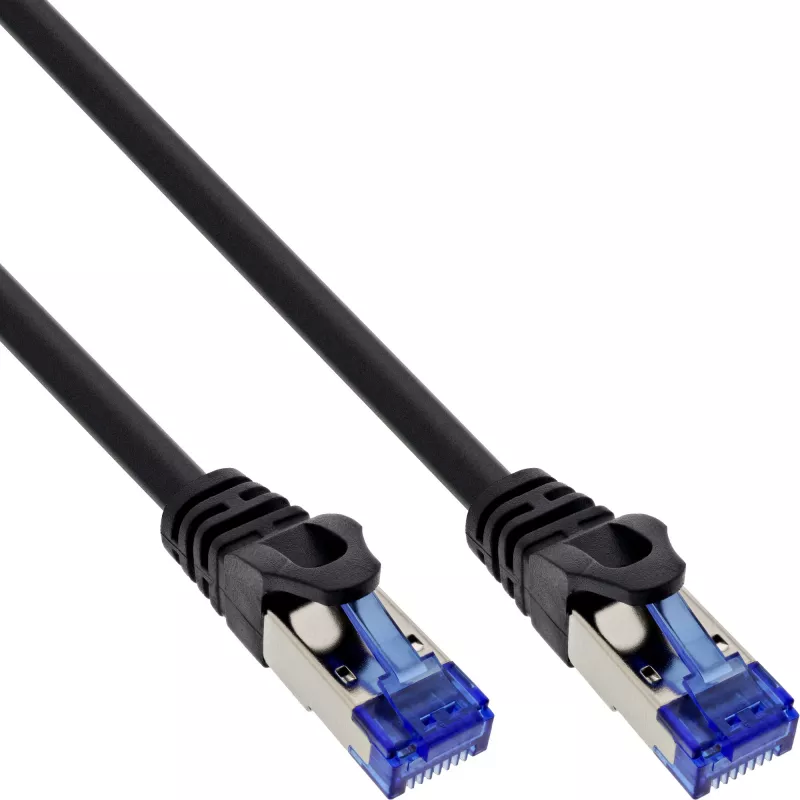

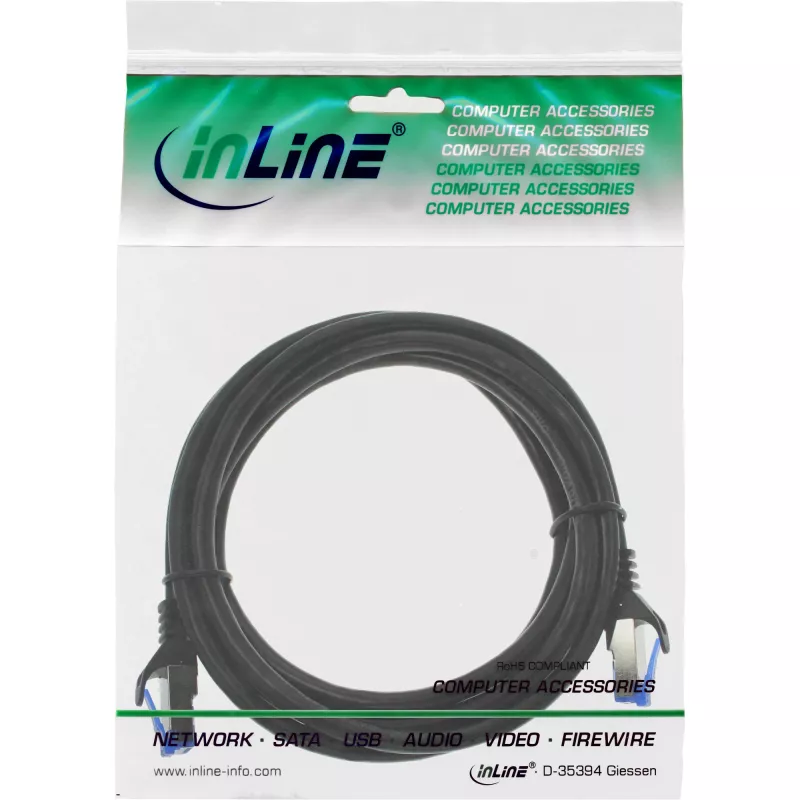

InLine komutācijas kabelis bruņots, U/FTP, Cat.6A, melns, 1m

InLine® Cat.6A bruņotais komutācijas kabelis ir 1 m garš, uzticams U/FTP Ethernet kabelis, kas paredzēts prasīgām tīkla lietojumprogrammām. Tā konstrukcija apvieno iekšējo SUS204 nerūsējošā tērauda apvalku, pilnīgu ekranējumu un ļoti elastīgu PVC ārējo apvalku, lai nodrošinātu mehānisku aizsardzību un izturību pret laikapstākļiem, kaitēkļiem un intensīvu kājāmgājēju kustību. Kabelim ir 28 AWG vadi ar HDPE izolāciju, pilnībā ekranēti, saspiesti 8P8C (RJ-45) spraudņi ar 50 µ" zeltītiem kontaktiem, un tas atbalsta PoE līdz 90 W. Tas ir piemērots instalācijām, kur nepieciešama augsta signāla integritāte un izturīga fiziskā aizsardzība.

Priekšrocības

Bruņotā konstrukcija un pilns U/FTP ekranējums nodrošina augstu mehānisko izturību un aizsardzību pret elektromagnētiskiem traucējumiem. Augsta blīvuma polietilēna (HDPE) izolācija un zeltītie kontakti uztur signāla integritāti un uzticamu savienojamību, savukārt SUS204 iekšējais apvalks un elastīgais PVC ārējais apvalks palielina izturību pret saspiešanu, vides ietekmi un grauzēju bojājumiem. Kabelis ir pārbaudīts, lai izturētu Fluke DSX 8000 kanāla testus, un atbalsta frekvences līdz 500 MHz.

Piemērots

• Ātrgaitas Ethernet savienojumiem (Cat.6A) prasīgās vidēs
• Pagaidu āra instalācijām, piemēram, izstādēm, koncertiem un reklāmas stendiem
• Iekštelpu trasējumiem, kur nepieciešama mehāniska aizsardzība pret kājāmgājējiem vai grauzējiem
• PoE, PoE+ un PoE++ darbināmām ierīcēm līdz 90 W

Galvenās specifikācijas

• Kabeļa tips: Cat.6A U/FTP
• Garums: 1 m
• Vads: 28 AWG
• Izolācija: HDPE
• Iekšējais apvalks: SUS204 (nerūsējošais tērauds)
• Ārējais apvalks: Ļoti elastīgs PVC
• Ārējais diametrs: 7.3 mm
• Savienotāja tips: 8P8C (RJ-45), pilnībā ekranēts saspiests spraudnis ar 50 µ" zeltītiem kontaktiem
• Joslas platums: 500 MHz
• Impedance: 100 Ω
• Vada līdzstrāvas pretestība: 28.4 Ω/100 m (maks.)
• Kapacitāte: 5600 pF/100 m
• Izplatīšanās aizkave: 545 ns/100 m (maks.)
• Aizkaves novirze: 45 ns/100 m (maks.)
• Temperatūras diapazons: uzstādīšana 0 līdz 50 °C, darbība -20 līdz 60 °C
• Nominālais spriegums: 30 V
• PoE iespēja: līdz 90 W
• Spēka pretestība (īslaicīgs spiediens): 2000 N; (ilgstošs): 500 N
• Sertifikācija: Iziet Fluke DSX 8000 kanāla testu
• Krāsa: Melns

Kā lietot

Pievienojiet vienu RJ-45 spraudni savai tīkla ierīcei un otru – komutatoram, maršrutētājam vai ielāpu panelim. Pārliecinieties, ka savienotāji ir pilnībā ievietoti, lai uzturētu ekranējuma nepārtrauktību. Ievērojiet standarta kabeļu maršrutēšanas un spriegojuma samazināšanas praksi, lai izvairītos no pārmērīgas locīšanas vai ilgstoša spiediena uz bruņoto kabeli. Ievērojiet norādīto uzstādīšanas temperatūras diapazonu, maršrutējot vai terminējot kabeli.

Ieteikumi

Kabelis ir ieteicams īsiem posmiem (1 m) vidēs, kur nepieciešama mehāniska aizsardzība un EMI ekranējums; izvairieties no atkārtotiem asiem līkumiem un nepārsniedziet nominālo spēka vai temperatūras diapazonu uzticamai ilgtermiņa darbībai.
