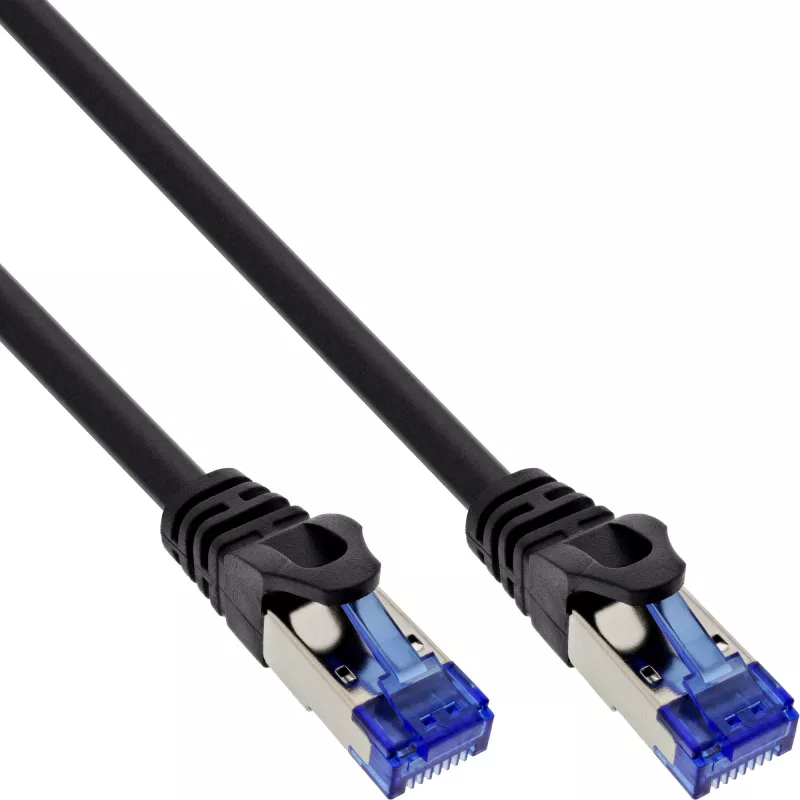

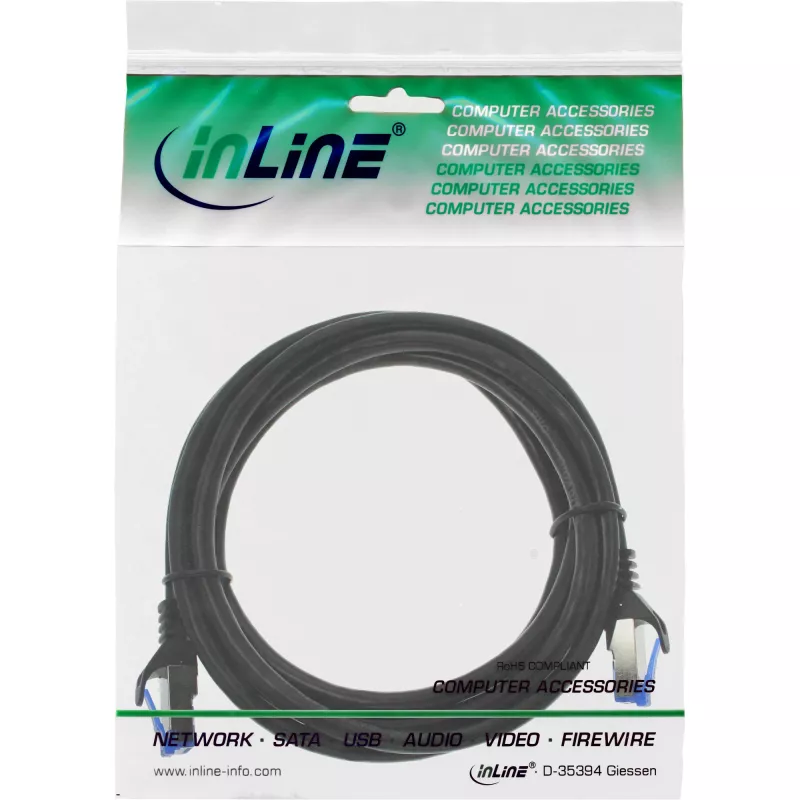

InLine komutācijas kabelis bruņots, U/FTP, Cat.6A, melns, 7,5 m

InLine® Cat.6A bruņotais komutācijas kabelis (7,5 m) ir izturīgs U/FTP Ethernet kabelis, kas paredzēts prasīgām tīkla instalācijām un videi ar augstu mehānisko slodzi vai āra apstākļiem. Tas apvieno pilnu ekranējumu, iekšējo SUS204 nerūsējošā tērauda apvalku un ļoti elastīgu PVC ārējo apvalku, lai nodrošinātu mehānisko aizsardzību, aizsardzību pret EMI un ilgstošu izturību. Kabelis izmanto HDPE serdes izolāciju un RJ-45 (8P8C) pilnībā ekranētus spraudņus ar 50 µ" zeltītiem kontaktiem, nodrošinot stabilu signāla integritāti ātrgaitas datu pārraidei līdz 500 MHz un atbalstu PoE lietojumiem.

Priekšrocības

Bruņotā konstrukcija palielina izturību pret saspiešanu, intensīvu kājāmgājēju plūsmu, kaitēkļiem un grauzējiem, savukārt pilns U/FTP ekranējums samazina elektromagnētiskos traucējumus. Augsta blīvuma polietilēna (HDPE) izolācija un zeltītie kontakti nodrošina uzticamu vadītspēju un zemus signāla zudumus. Nerūsējošā tērauda iekšējais apvalks un elastīgais PVC ārējais apvalks nodrošina uzlabotu mehānisko izturību un elastību instalācijām, piemēram, pagaidu pasākumu iestatījumiem vai atklātai āra kabeļošanai.

Piemērots

• Ātrgaitas LAN savienojumiem, kam nepieciešama Cat.6A veiktspēja (līdz 500 MHz)
• Āra un daļēji āra instalācijām, kas pakļautas mehāniskai slodzei
• Pagaidu pasākumu kabeļošanai (izstādes, koncerti, skatuves)
• Reklāmas stendiem, izkārtnēm un citam atklātam tīkla aprīkojumam

Galvenās specifikācijas

• Kabeļa tips: Cat.6A U/FTP
• Garums: 7,5 m
• Vadītājs: 28 AWG
• Izolācija: HDPE
• Iekšējais apvalks: SUS204 (nerūsējošais tērauds)
• Ārējais apvalks: Ļoti elastīgs PVC
• Ārējais diametrs: 7,3 mm
• Savienotāja tips: RJ-45 (8P8C) pilnībā ekranēts
• Kontakti: 50 µ" zeltīti
• Joslas platums: 500 MHz
• Nominālais spriegums: 30 V
• PoE/PoE+/PoE++ atbalsts: līdz 90 W
• Spiedes izturība (īslaicīga slodze): 2000 N
• Spiedes izturība (ilgstoša slodze): 500 N
• Temperatūras diapazons: uzstādīšana 0 līdz 50 °C, darbība -20 līdz 60 °C
• Elektriskie parametri: vadītāja līdzstrāvas pretestība ≤ 28,4 Ω/100 m; impedance 100 Ω; kapacitāte 5600 pF/100 m; izplatīšanās aizture ≤ 545 ns/100 m; aiztures novirze ≤ 45 ns/100 m
• Sertifikācija: Iziet Fluke DSX 8000 kanāla testu
• Krāsa: Melna

Kā lietot

Savienojiet RJ-45 pilnībā ekranētos spraudņus ar atbilstošajiem Ethernet portiem tīkla ierīcēs, nodrošinot pareizu kabeļa ekranējuma zemējumu vienā galā vai saskaņā ar vietējām zemējuma praksēm, lai saglabātu aizsardzību pret EMI. Izvietojiet kabeli, izvairoties no asiem līkumiem, un nostipriniet to, lai samazinātu ilgstošu spiedienu. Āra vai pagaidu instalācijām aizsargājiet terminācijas punktus no tiešas laikapstākļu iedarbības un ievērojiet vietējos instalācijas standartus PoE darbināmām ierīcēm.

Ieteikumi

Izmantojiet šo bruņoto Cat.6A ielāpu kabeli, ja nepieciešama mehāniska aizsardzība un augsta signāla integritāte. Lai sasniegtu labāko veiktspēju, terminējiet un testējiet instalācijas ar piemērotiem sertifikācijas rīkiem (piemēram, Fluke DSX sērija) un ievērojiet noteiktos temperatūras un slodzes ierobežojumus, īpaši izmantojot PoE līdz 90 W.
