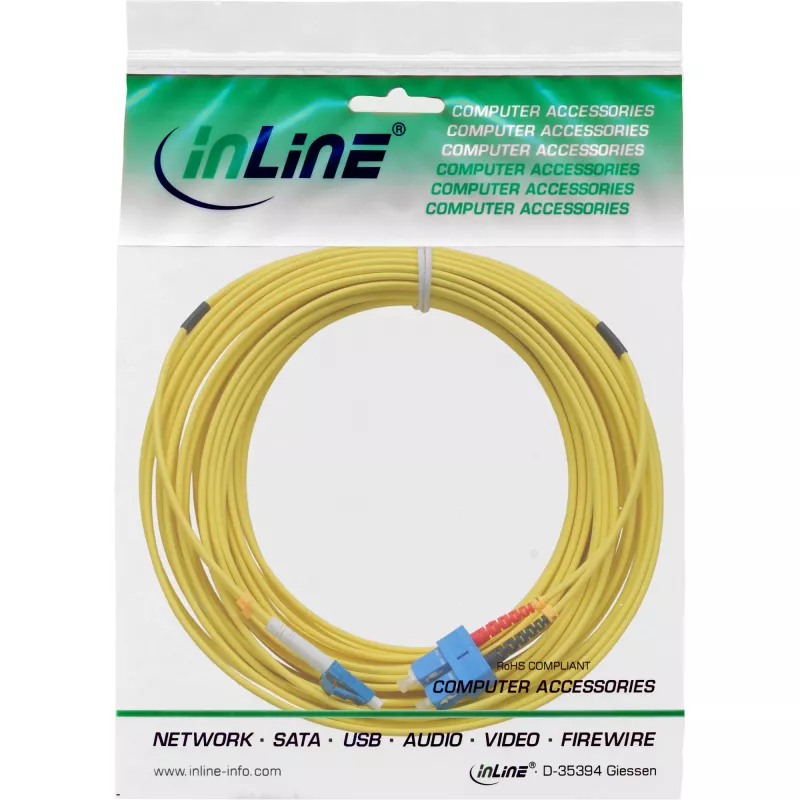

InLine optiskā dupleksā kabeļa, LC/SC, 9/125 µm, OS2, 5 m

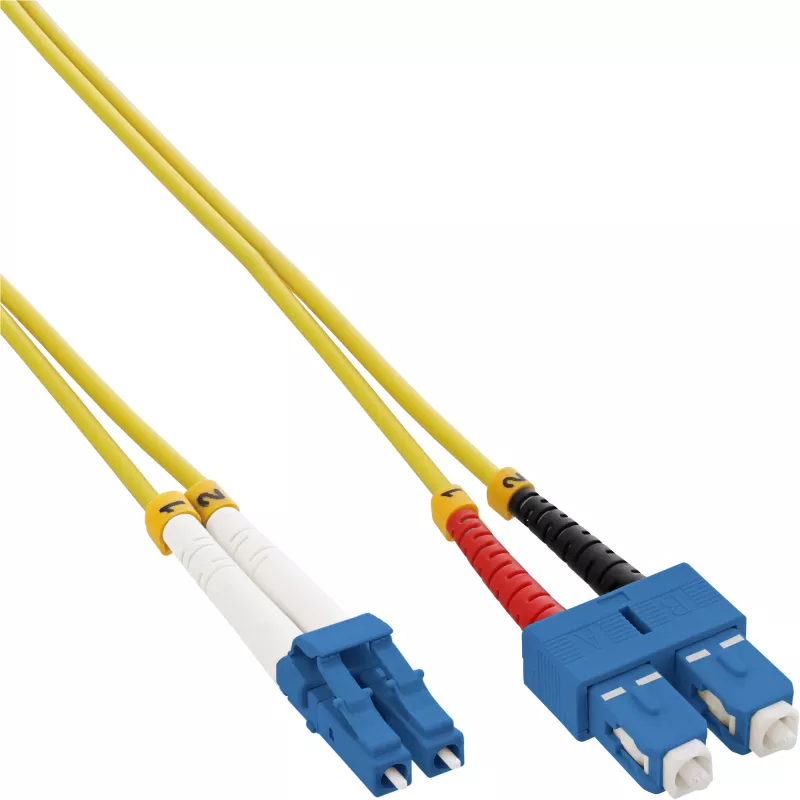

InLine optiskā dupleksā kabeļa LC/SC 9/125 µm OS2 5 m ir daudzmodu dupleksa montāža, kas paredzēta vienmoda OS2 tīkliem. Ar diviem LC savienotājiem vienā galā un diviem SC savienotājiem otrā galā kabelis nodrošina pilna dupleksa pārraidi 5 metru garumā. 9/125 µm serdes/apvalka diametrs atbalsta garas distances, zemu zudumu vienmoda savienojumus, ko parasti izmanto telekomunikāciju un datu centru vidēs.

Priekšrocības

Šis optiskās šķiedras dupleksais kabelis piedāvā stabilu, zema vājinājuma signāla pārraidi, kas atbilst OS2 vienmoda šķiedras raksturlielumiem. LC un SC savienotāju kombinācija nodrošina saderību ar plašu tīkla iekārtu un savienojumu paneļu klāstu. Dupleksā konstrukcija nodrošina vienlaicīgu divvirzienu datu plūsmu, savukārt 5 m garums sniedz elastību savienojumiem starp statīviem vai no iekārtas uz savienojumu paneli bez pārmērīga liekā garuma.

Piemērots

• Savienojumiem starp slēdžiem, maršrutētājiem un optiskajiem raiduztvērējiem datu centros
• Telekomunikāciju mugurkaula un piekļuves tīkliem, kur nepieciešami OS2 vienmoda savienojumi
• Savienojumiem no savienojumu paneļa uz iekārtu, kur jāsavieno LC un SC saskarnes
• Laboratorijas un testēšanas vidēm, kur nepieciešami īsi, kontrolēta garuma optiskās šķiedras savienojumi

Galvenās specifikācijas

• Šķiedras tips: Vienmoda OS2
• Serdes/apvalka diametrs: 9/125 µm
• Savienotājs A (viens gals): 2 × LC (duplekss)
• Savienotājs B (otrs gals): 2 × SC (duplekss)
• Garums: 5 m
• Dupleksa konfigurācija divvirzienu pārraidei
• Tipisks pielietojums: iekštelpu savienojumu veidošana un iekārtu savstarpējie savienojumi

Lietošanas instrukcija

Izvelciet InLine optiskās šķiedras duplekso kabeli starp ierīcēm, nodrošinot lēzenus līkumus un izvairoties no asiem rādiusa pagriezieniem, lai novērstu vājinājuma palielināšanos. Ievietojiet LC savienotājus atbilstošos LC portos un SC savienotājus SC portos, līdz tie nofiksējas vai cieši ievietojas. Kad savienotāji netiek izmantoti, uzlieciet atbilstošus putekļu vāciņus un pārbaudiet polaritāti un duplekso orientāciju, lai saskaņotu raidīšanas un uztveršanas portus pievienotajās iekārtās. Pēc uzstādīšanas pārbaudiet optisko savienojumu, izmantojot piemērotu optiskās šķiedras testēšanas aprīkojumu, lai apstiprinātu ievades zudumu un nepārtrauktību.

Ieteikumi

Turiet savienotājus aiz uzmavas vai korpusa un izvairieties no ferulas gala virsmas pieskaršanās. Pirms savienošanas notīriet savienotāju gala virsmas ar apstiprinātiem optiskās šķiedras tīrīšanas instrumentiem. Ievērojiet kabeļa ražotāja noteikto minimālo lieces rādiusu un uzglabājiet lieko kabeli, lai novērstu salocīšanos. Kritiskiem savienojumiem pēc uzstādīšanas veiciet ievades zuduma un atstarotā signāla zuduma mērījumus, lai nodrošinātu atbilstību tīkla prasībām.
