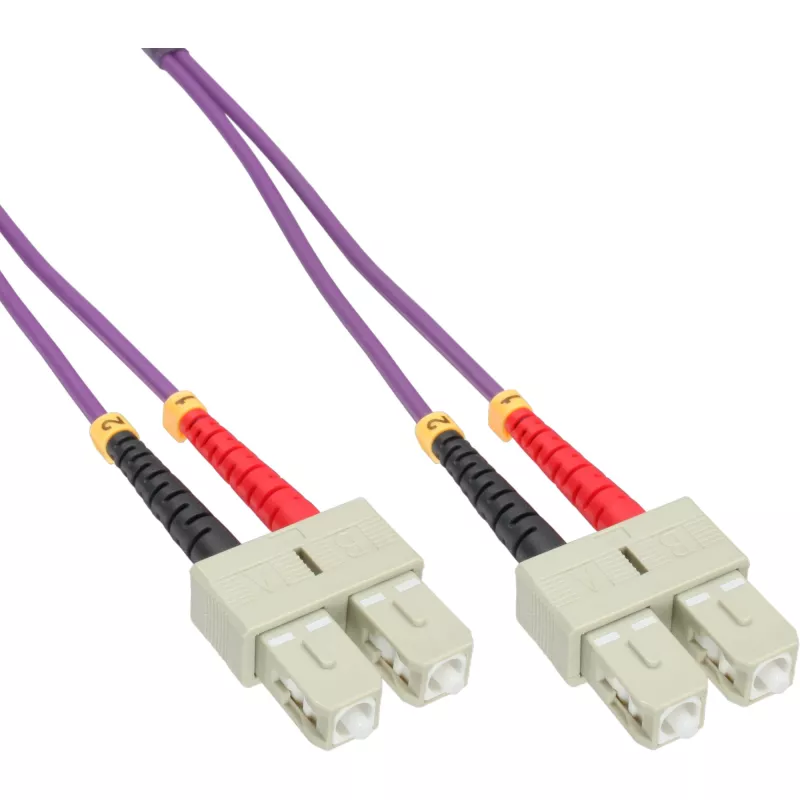

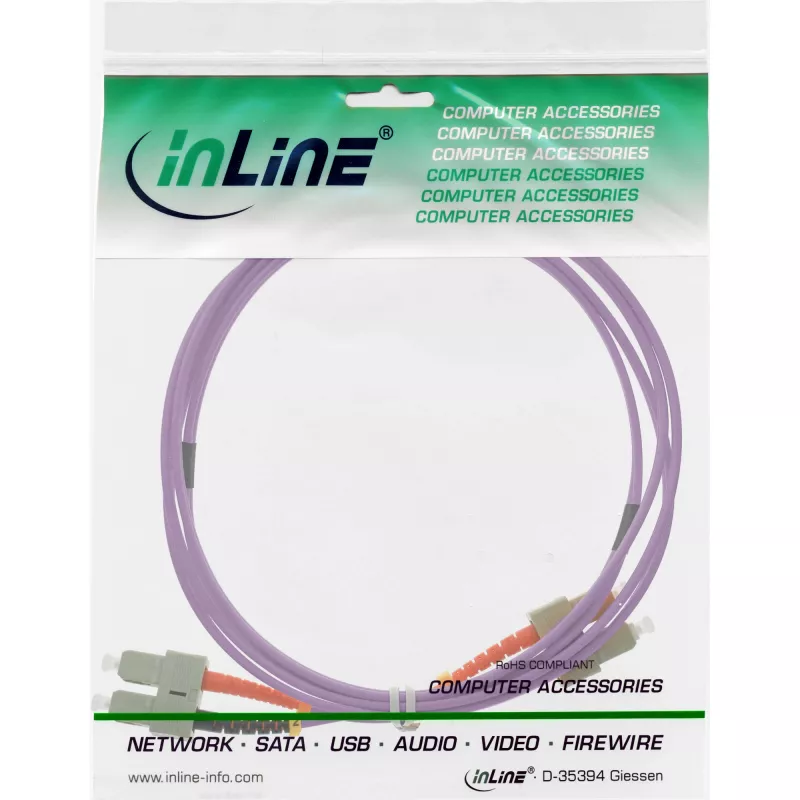

InLine optiskais dupleksais kabelis SC/SC 50/125µm OM4 25m

InLine optiskais dupleksais kabelis SC/SC 50/125µm OM4 25m ir daudzmodu optisko šķiedru dupleksais komutācijas kabelis ar SC savienotājiem abos galos un 50/125 µm serdes/apvalka konstrukciju, kas optimizēta OM4 veiktspējai. Izstrādāts pilnai dupleksai komunikācijai, šis 25 metru garais kabelis nodrošina uzticamu signāla pārraidi strukturētām kabeļu sistēmām, datu centru starpsavienojumiem un liela joslas platuma saitēm, kur nepieciešama kontrolēta modālo dispersiju un zemi vājinājumi.

Priekšrocības

Šis optisko šķiedru dupleksais kabelis izmanto OM4 daudzmodu stiklu, lai nodrošinātu lielāku joslas platumu un paplašinātu sasniedzamību salīdzinājumā ar zemākas klases daudzmodu šķiedrām. SC spiedpogu savienotāji nodrošina drošu savienošanu un vieglu uzstādīšanu ielāpu paneļos un tīkla iekārtās. Dupleksā konstrukcija atbalsta vienlaicīgus raidīšanas un uztveršanas kanālus, samazinot uzstādīšanas sarežģītību divvirzienu saitēm. 50/125 µm serdes/apvalka ģeometrija ir saderīga ar standarta daudzmodu raiduztvērējiem un atbalsta īsa līdz vidēja diapazona ātrdarbīgas lietojumprogrammas ar kontrolētiem ievades zudumiem.

Piemērots

• Datu centru ielāpu un iekārtu starpsavienojumiem
• Uzņēmuma LAN mugurkaula un horizontālajai kabeļošanai
• Ātrdarbīgām daudzmodu saitēm, izmantojot ar OM4 saderīgus raiduztvērējus
• Optisko ielāpu paneļiem un slēdžu–slēdžu savienojumiem

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu
• Serdes/apvalka diametrs: 50/125 µm
• Savienotāja tips: SC duplekss abos galos
• Garums: 25 m
• Pulēšanas tips: parasti UPC/APC atkarībā no ražotāja standarta (pārbaudiet pirms uzstādīšanas)
• Veiktspēja: izstrādāts samazinātai modālajai dispersijai un uzlabotam joslas platumam īsa līdz vidēja diapazona saitēm
• Dupleksā konfigurācija: atbalsta atsevišķas raidīšanas un uztveršanas šķiedras

Kā lietot

Uzstādiet kabeli, ievietojot katru SC savienotāju attiecīgajā SC adapterī vai iekārtas ligzdā, līdz tas nofiksējas vietā. Nodrošiniet pareizu polaritāti raidīšanas un uztveršanas kanāliem, lai TX vienā galā sakristu ar RX otrā galā. Izvadiet kabeli pa kabeļu pārvaldības ceļiem, izvairoties no asiem līkumiem un asām malām; ievērojiet daudzmodu šķiedrai ieteikto minimālo liekuma rādiusu. Nepielieciet stiepes slodzi, kas pārsniedz kabeļa nominālo izturību; nostipriniet ar kabeļu saitēm vai Velcro siksnām, nesaspiežot šķiedras apvalku.

Ieteikumi

Pirms izvēršanas pārbaudiet savienotāju gala virsmu tīrību ar piemērotu pārbaudes instrumentu un, ja nepieciešams, notīriet. Apstipriniet pieslēgto raiduztvērēju saderību ar OM4 daudzmodu šķiedru un pēc uzstādīšanas pārbaudiet saišu ievades zudumus un nepārtrauktību. Glabājiet lieko garumu spolē ar maigu rādiusu un aizsargājiet savienotāju gala virsmas ar putekļu vāciņiem, kad tos neizmanto.
