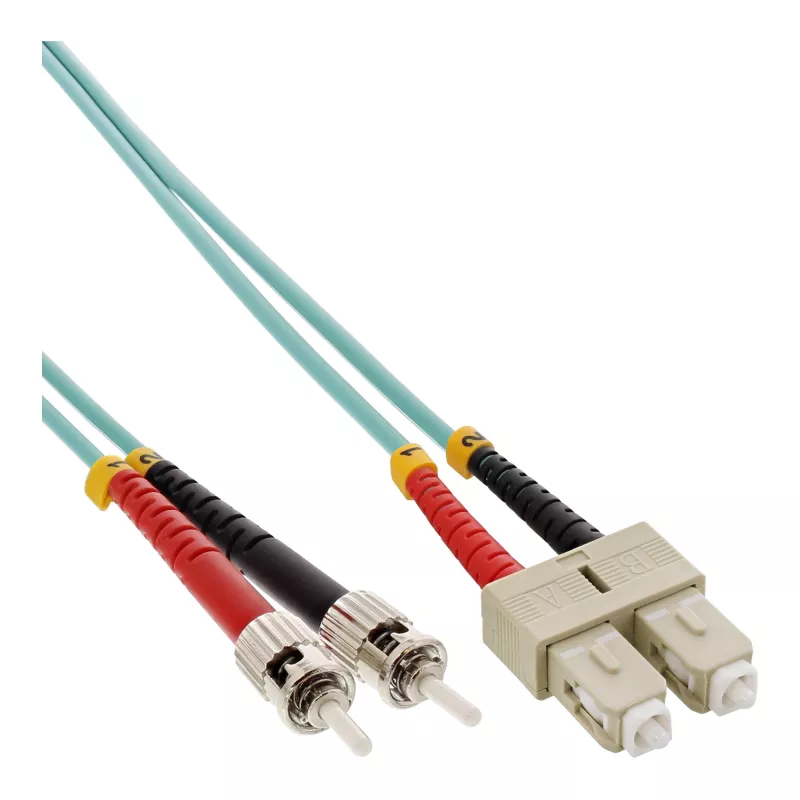

InLine optiskais dupleksais kabelis SC/ST 50/125µm OM3 2m

InLine optiskais dupleksais kabelis SC/ST 50/125µm OM3 2m ir daudzmodu dupleksais optiskais kabelis, kas paredzēts ātrgaitas maza attāluma savienojumiem. Ar 50/125 µm serdes/apvalka struktūru un OM3 klasi šis 2 metrus garais kabelis nodrošina pilnu duplekso pārraidi, izmantojot divas optiskās dzīslas, un nodrošina savietojamību starp SC un ST savienotāju tipiem. Kabelis ir paredzēts lietošanai tīkla vidēs, kur nepieciešami uzticami daudzmodu optiskie savienojumi, piemēram, serveru telpās, slēdžu starpsavienojumos un komutācijas paneļos.

Priekšrocības

Šis optiskais komutācijas kabelis apvieno OM3 klases daudzmodu veiktspēju ar kompaktu duplekso konstrukciju, lai nodrošinātu zemu vājinājumu un nemainīgu signāla integritāti nelielos attālumos. SC un ST savienotāju klātbūtne dupleksajā komplektā nodrošina elastīgas savienojuma iespējas ar aprīkojumu, kam ir jebkurš no abiem savienotāju standartiem. 2 m garums samazina lieko kabeļa vaļumu šaurās instalācijās, vienlaikus saglabājot vieglu maršrutēšanu un apstrādi. Kabeļa konstrukcija ir paredzēta, lai izturētu tipiskus apstrādes spriedzes, ar kādām saskaras datu centru un LAN ielāpu scenārijos.

Piemērots

• Maza attāluma daudzmodu savienojumiem datu centros un serveru telpās
• Slēdžu, komutācijas paneļu un raiduztvērēju ar SC vai ST pieslēgvietām starpsavienošanai
• Optisko mugurkaulu segmentiem un horizontālai sadalei ēkās
• Testēšanas un pagaidu savienojumu konfigurācijām, kur nepieciešama OM3 veiktspēja

Galvenās specifikācijas

• Optiskās šķiedras tips: Daudzmodu (OM3)
• Serdes/apvalka diametrs: 50/125 µm
• Konfigurācija: Duplekss (2 šķiedras)
• Savienotāju tipi: SC vienā galā, ST otrā galā (pa 2 katram)
• Garums: 2 metri
• Tipisks pielietojums: Maza attāluma ātrgaitas daudzmodu savienojumi

Kā lietot

Pirms uzstādīšanas pārbaudiet savienotāju gala virsmu tīrību un, ja nepieciešams, notīriet ar piemērotu optisko šķiedru tīrīšanas rīku. Izvietojiet 2 m duplekso kabeli starp nepieciešamajām SC un ST pieslēgvietām, nodrošinot vieglus līkumus un izvairoties no stingriem rādiusiem, kas varētu noslogot šķiedru. Ievietojiet SC savienotājus SC adapteros vai pieslēgvietās, saskaņojot atslēgas ferulu un spiežot, līdz tas nofiksējas. Ievietojiet ST savienotājus, saskaņojot bajonetes ferulu, iespiežot iekšā un pagriežot, lai nofiksētu. Pēc uzstādīšanas pārbaudiet savienojuma nepārtrauktību un optiskos zudumus ar piemērotu testēšanas aprīkojumu.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli, lai izvairītos no asiem līkumiem un pārmērīga vilkšanas spēka. Izmantojiet putekļu vāciņus uz savienotājiem, kad pieslēgvietas netiek izmantotas, lai novērstu piesārņojumu. Savienojumiem, kuriem nepieciešams lielāks sasniedzamības attālums vai vienmodas darbība, izvēlieties atbilstošu kabeļa tipu un savienotāju pāri.
