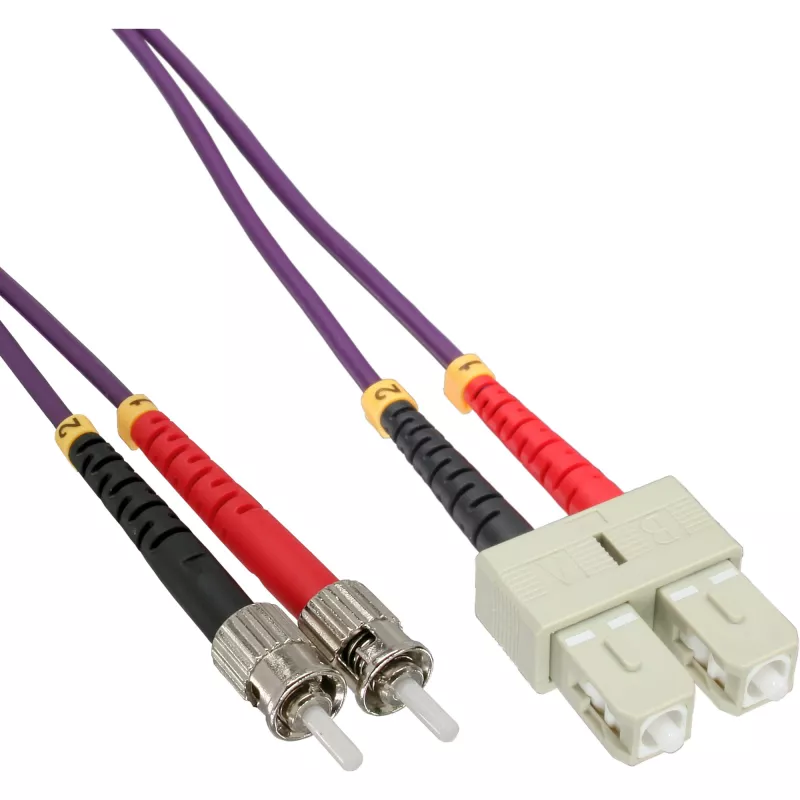

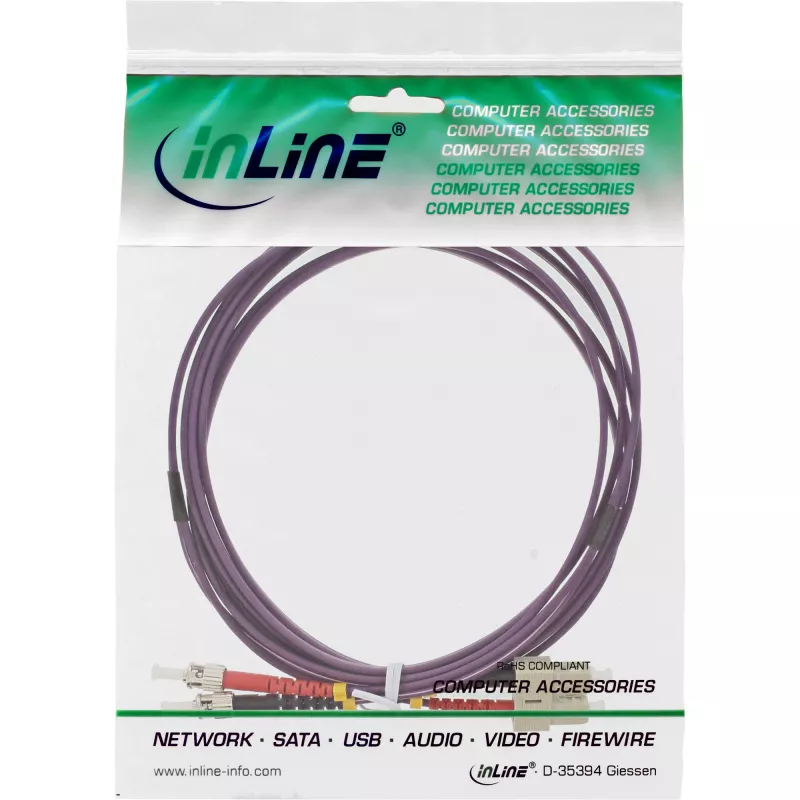

InLine optiskais dupleksais kabelis SC/ST 82502P 50/125µm OM4 2m

InLine optiskais dupleksais kabelis SC/ST 50/125µm OM4 2m ir daudzmodu optiskais komutācijas kabelis, kas paredzēts tīkla vidēm ar lielu joslas platumu. Tam ir 50 µm serdes diametrs un OM4 klase, lai atbalstītu lielākus datu pārraides ātrumus un paplašinātu sasniedzamību salīdzinājumā ar zemākām OM klasēm. Kabelis izmanto SC un ST savienotājus dupleksā konfigurācijā, lai nodrošinātu vienlaicīgus pārraides un uztveršanas kanālus pilndupleksajiem sakariem datu centros, serveru telpās un universitātes pilsētiņu mugurkaula tīklos.

Priekšrocības

OM4 daudzmodu optiskā šķiedra piedāvā uzlabotu modālo joslas platumu 10G un 40G lietojumiem, savukārt 50/125µm serdes/apvalka ģeometrija nodrošina savietojamību ar parastajiem daudzmodu raiduztvērējiem. SC savienotājs nodrošina viegli lietojamu spiedvelkmes saskarni, un ST savienotājam ir bajonetes savienojums drošiem savienojumiem. 2 metru garums līdzsvaro elastību un pārvaldāmu maršrutēšanu statņos un plākstera paneļos. Dupleksā konstrukcija nodrošina pareizu polaritāti un vienkāršo uzstādīšanu pārī savienotām optiskajām saitēm.

Piemērots

• Datu centru starpsavienojumiem un serveru–slēdžu savienojumiem
• Universitātes pilsētiņu un uzņēmumu mugurkaula optiskajām saitēm
• Optiskajiem plākstera paneļiem un optiskajiem sadales rāmjiem
• Īsa līdz vidēja attāluma daudzmodu pārraidei (10G/40G)

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM4
• Serdes/apvalka diametrs: 50/125 µm
• Konfigurācija: Duplekss (divas šķiedras)
• Savienotājs A: SC (vienmoda stila ferula, daudzmodu pulējums)
• Savienotājs B: ST (bajonetes fiksācija)
• Garums: 2 m
• Tipiski lietojumi: 10G un 40G daudzmodu savienojumi, plākstera savienojumi

Lietošana

Izvelciet duplekso kabeli starp iekārtu pieslēgvietām vai plākstera paneļa pieslēgvietām, nodrošinot, ka netiek pārsniegti liekuma rādiusi un savienotāji paliek tīri. Ievietojiet SC savienotāju ar taisnu spiedienu, līdz tas nofiksējas, un ievietojiet ST savienotāju, izlīdzinot un veicot ceturtdaļapgriezienu, lai iesaistītu bajoneti. Pārbaudiet polaritāti un savienojuma statusu pievienotajos raiduztvērējos vai slēdžos un izmantojiet putekļu vāciņus, ja pieslēgvietas netiek izmantotas, lai novērstu piesārņojumu. Turiet šķiedru aiz savienotāju korpusiem un izvairieties no vilkšanas aiz kabeļa apvalka savienotāja gala tuvumā.

Ieteikumi

Pirms savienošanas pārbaudiet un, ja nepieciešams, notīriet savienotāju gala virsmas, izmantojot piemērotus optiskās šķiedras tīrīšanas rīkus. Ievērojiet daudzmodu šķiedrai noteikto minimālo liekuma rādiusu, lai novērstu palielinātu vājinājumu. Kritiski svarīgām saitēm pēc uzstādīšanas pārbaudiet ievades zudumus un atstarošanas zudumus un dokumentējiet pieslēgvietu kartējumus, lai nodrošinātu pareizu duplekso orientāciju.
