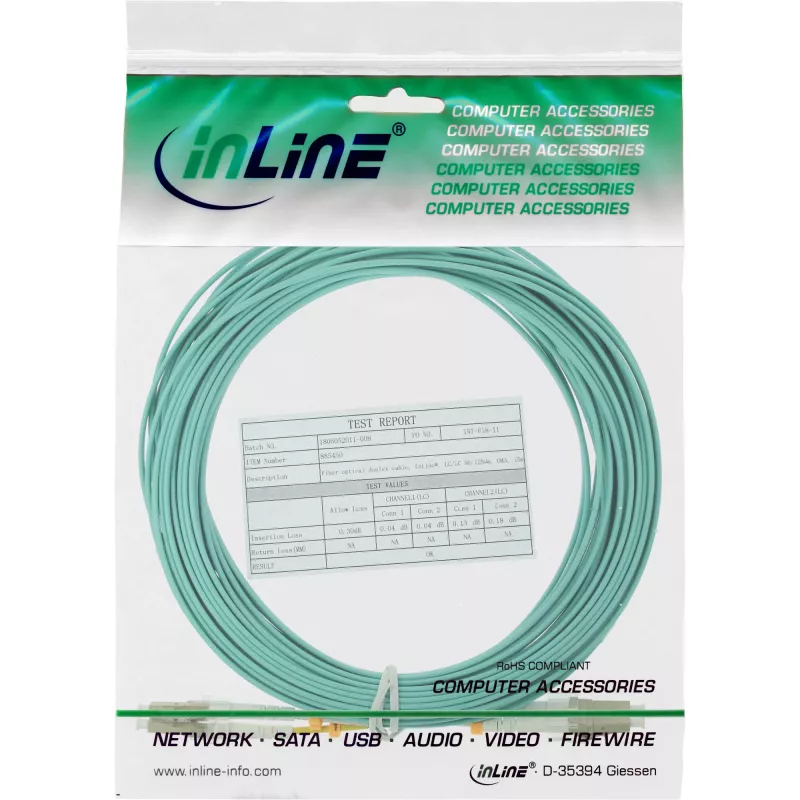

InLine optiskās šķiedras dupleksais kabelis LC/LC 50/125 µm OM3 25 m

InLine optiskās šķiedras dupleksais kabelis LC/LC 50/125 µm OM3 25 m ir daudzmodu dupleksais komutācijas kabelis, kas paredzēts ātrdarbīgiem tīkla savienojumiem. Tas izmanto 50/125 µm serdes/apvalka konstrukciju un OM3 lāzeroptimizētu daudzmodu šķiedru, lai atbalstītu liela joslas platuma lietojumprogrammas, piemēram, 10 Gigabit Ethernet 25 metru garumā. Abi gali ir aprīkoti ar LC savienotājiem dupleksā konfigurācijā, lai nodrošinātu pilnduplekso datu pārraidi starp tīkla iekārtām, komutatoriem, serveriem un aktīvajām sastāvdaļām strukturētās kabeļsistēmas instalācijās.

Priekšrocības

Šis OM3 dupleksais kabelis piedāvā zemus ievietošanas zudumus un kontrolētu vājinājumu, kas piemērots īsiem līdz vidējiem attālumiem datu centros un uzņēmumu tīklos. LC/LC gala uzgaļi nodrošina kompaktu savienotāja izmēru, kas ir saderīgs ar liela blīvuma ielāpu paneļiem un raiduztvērēju moduļiem. 50/125 µm daudzmodu šķiedra ir optimizēta uz lāzeru balstītai pārraidei, nodrošinot uzticamu 10 Gbps veiktspēju, vienlaikus saglabājot elastību kabeļa maršrutēšanai un apstrādei.

Piemērots

• 10 Gigabit Ethernet mugurkaula un serveru savienojumiem
• Datu centru savienojumiem starp komutatoriem, maršrutētājiem un serveriem
• Liela blīvuma statīvu un skapīšu kabeļsistēmām ar LC pieslēgvietām
• Īsiem līdz vidējiem daudzmodu savienojumiem uzņēmumu LAN vidē

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM3 (lāzeroptimizēta)
• Serdes/apvalka diametrs: 50/125 µm

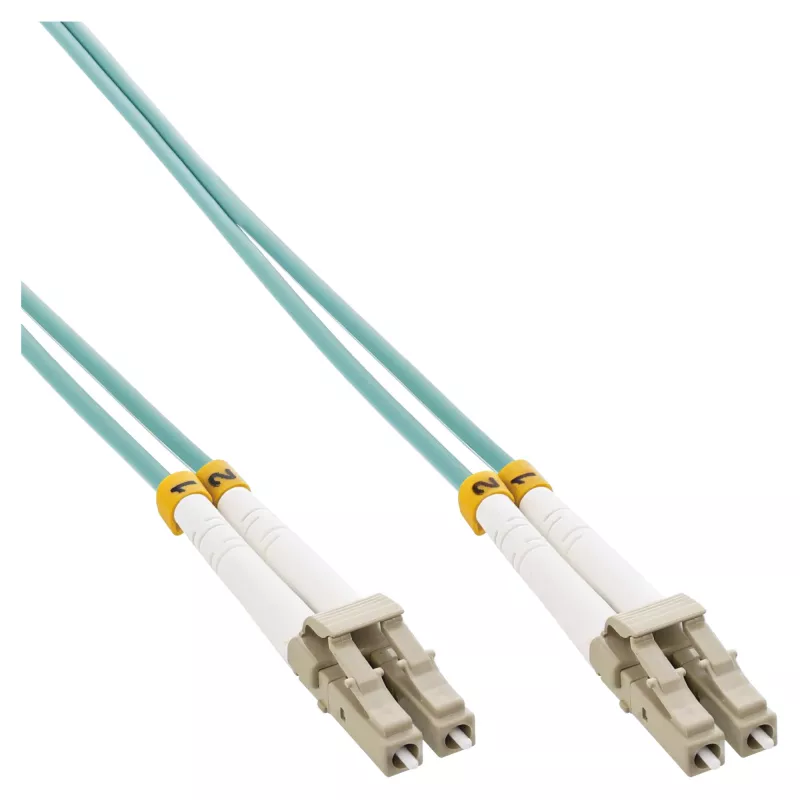

• Savienotāja tips: LC uz LC duplex
• Režīms: Pilndupleksais
• Garums: 25 m
• Tipiski atbalstītais datu pārraides ātrums: līdz 10 Gbps noteiktos attālumos OM3
• Apvalks: Elastīgs ārējais apvalks, kas piemērots iekštelpu instalācijai (bez bruņojuma)

Kā lietot

Uzmanīgi attiniet kabeli, lai izvairītos no salocījumiem un pārmērīgas liekšanas; ievērojiet minimālo lieces rādiusu, kas noteikts daudzmodu šķiedras labākajā praksē. Ievietojiet katru LC savienotāju attiecīgajā LC pieslēgvietā uz tīkla ierīcēm vai ielāpu paneļiem, līdz aizbīdnis noklikšķ. Nodrošiniet pareizu polaritāti dupleksajiem savienojumiem, lai raidīšanas un uztveršanas ceļi būtu saskaņoti starp galapunktiem. Pēc instalēšanas pārbaudiet savienojuma darbību, izmantojot piemērotu testēšanas aprīkojumu, vai apstiprinot tīkla savienojamību un caurlaidspēju pievienotajās ierīcēs.

Ieteikumi

Turiet savienotājus aiz uzmavas vai korpusa, lai izvairītos no ferules pieskaršanās; pirms savienošanas pārbaudiet un, ja nepieciešams, notīriet savienotāju gala virsmas. Izvietojiet kabeli teknēs vai kabeļu pārvaldības sistēmās, lai novērstu asus līkumus un mehānisku spriedzi. Pastāvīgām vai misijai kritiskām instalācijām apsveriet ielāpu paneļu un deformācijas slodzes mazināšanas piederumu izmantošanu, kā arī veiciet optiskos zudumu testus, lai apstiprinātu savienojuma veiktspēju.
