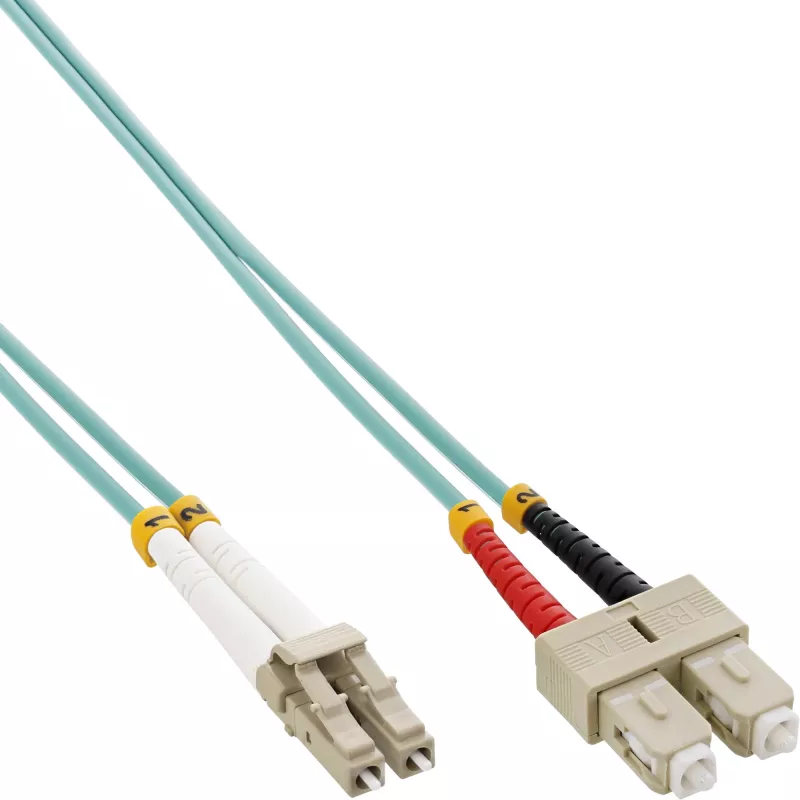

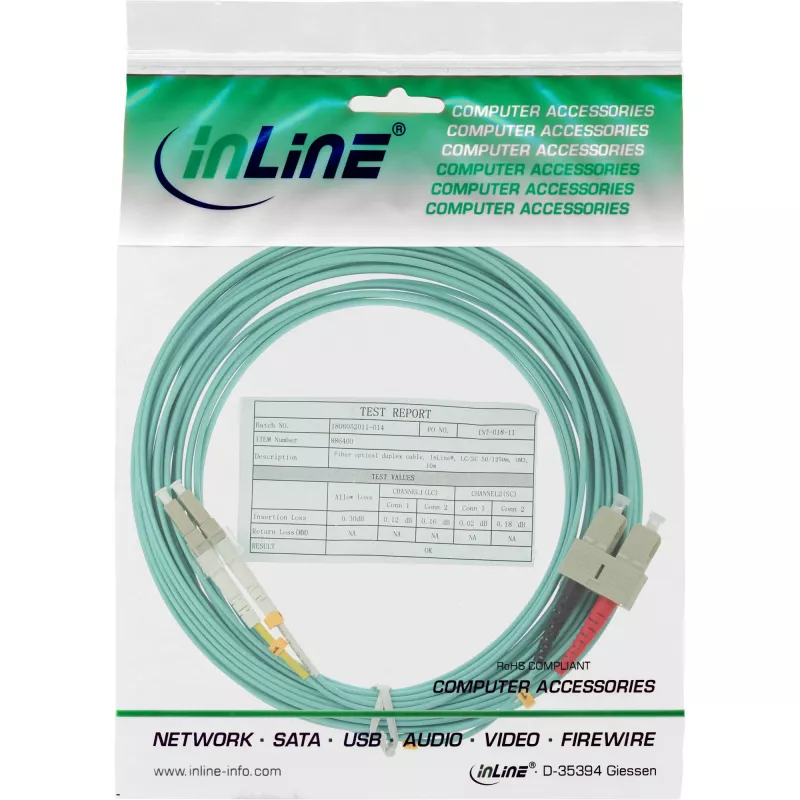

InLine optiskās šķiedras dupleksais kabelis LC/SC 50/125µm OM3 10m

InLine optiskās šķiedras dupleksais kabelis LC/SC 50/125µm OM3 10m ir daudzmodu optiskās šķiedras kabelis, kas paredzēts uzticamai ātrdarbīgai datu pārraidei īsos un vidējos attālumos. Tam ir LC savienotājs vienā galā un SC savienotājs otrā galā, kas nodrošina duplekso režīmu vienlaicīgai sūtīšanas un saņemšanas kanālu darbībai. 50/125 µm serdes/apvalka profils un OM3 klasifikācija nodrošina optimizētu joslas platumu 10 Gigabit Ethernet un līdzīgiem tīkla lietojumiem, savukārt 10 m garums nodrošina elastību savienošanai starp iekārtu statņiem, slēdžiem un raiduztvērējiem.

Priekšrocības

Šis optiskās šķiedras kabelis nodrošina nemainīgu optisko veiktspēju, pateicoties OM3 daudzmodu specifikācijai un 50/125 µm serdei, piedāvājot zemāku vājinājumu un lielāku modālo joslas platumu salīdzinājumā ar zemākas klases daudzmodu šķiedrām. LC uz SC dupleksā konfigurācija vienkāršo savienošanu ar jauktu iekārtu vidēm, kur tiek izmantoti dažādi savienotāju veidi. Tā standartizētie savienotāju veidi un pārbaudītā šķiedras ģeometrija padara uzstādīšanu vienkāršu un apkopi paredzamu.

Piemērots

• 10 Gigabit Ethernet savienojumiem datu centros un uzņēmumu tīklos
• Starpsavienojumiem starp slēdžiem, sadales paneļiem un raiduztvērējiem
• Īsa līdz vidēja diapazona mugurkaula un horizontālajai kabeļu sistēmai
• Daudzmodu optiskajai testēšanai un iekārtu integrācijai

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu
• Serdes/apvalka diametrs: 50/125 µm
• OM klasifikācija: OM3
• Savienotājs A: LC dupleksais
• Savienotājs B: SC dupleksais
• Garums: 10 m
• Dupleksā iespēja: Pilns duplekss (atsevišķas pārraides un uztveršanas šķiedras)
• Kabeļa apvalks: Elastīgs apvalks, piemērots iekštelpu savienošanai (standarta iekštelpu novērtējums)

Kā lietot

Pirms uzstādīšanas pārbaudiet savienotāju gala virsmu tīrību un, ja nepieciešams, notīriet ar piemērotiem optikas tīrīšanas rīkiem. Izvietojiet 10 m kabeli starp ierīcēm, izvairoties no asiem līkumiem un ciešiem rādiusiem; ievērojiet daudzmodu šķiedrai ieteicamo minimālo lieces rādiusu. Pievienojiet LC galu ierīcēm vai moduļiem ar LC pieslēgvietām un SC galu ierīcēm vai sadales paneļiem ar SC pieslēgvietām, nodrošinot pareizu pārraides un uztveršanas kanālu izlīdzinājumu dupleksajiem savienojumiem. Pēc uzstādīšanas pārbaudiet savienojuma veiktspēju ar optiskām testēšanas iekārtām vai tīkla diagnostiku, lai apstiprinātu sagaidāmos signāla līmeņus un joslas platumu.

Ieteikumi

Glabājiet un rīkojieties ar kabeli aiz apvalka, nevis aiz savienotājiem, lai novērstu gala virsmas bojājumus. Nepārsniedziet kabeļa minimālo lieces rādiusu un turiet savienotāju gala virsmas aizvērtas, kad tās netiek izmantotas. Svarīgiem savienojumiem veiciet pilnīgu testēšanu pēc uzstādīšanas un dokumentējiet savienojuma zudumu vērtības turpmākai apkopei.
