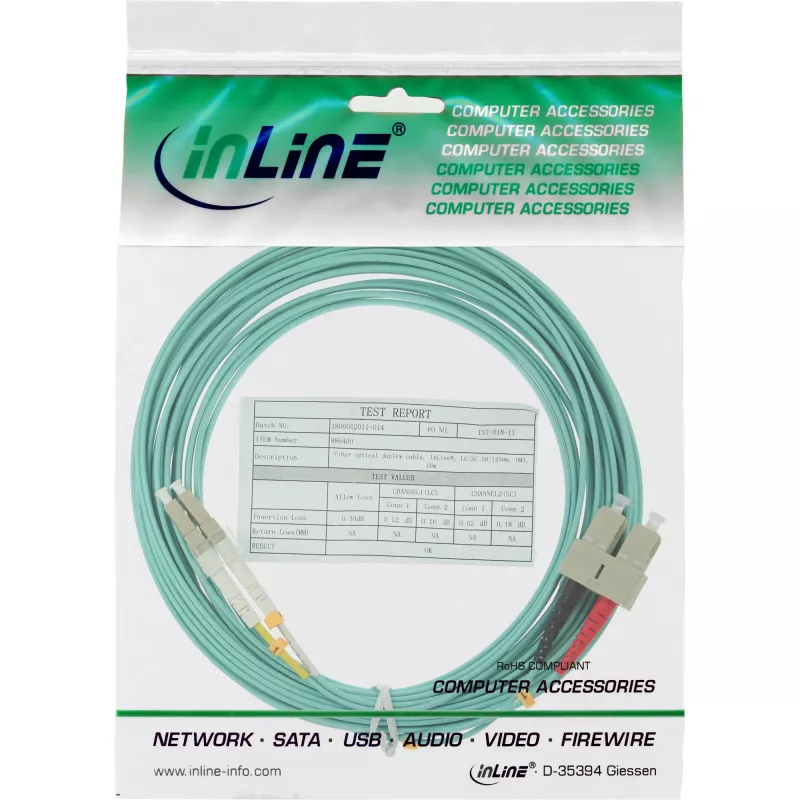

InLine optiskās šķiedras dupleksais kabelis LC/SC 50/125µm OM3 5m

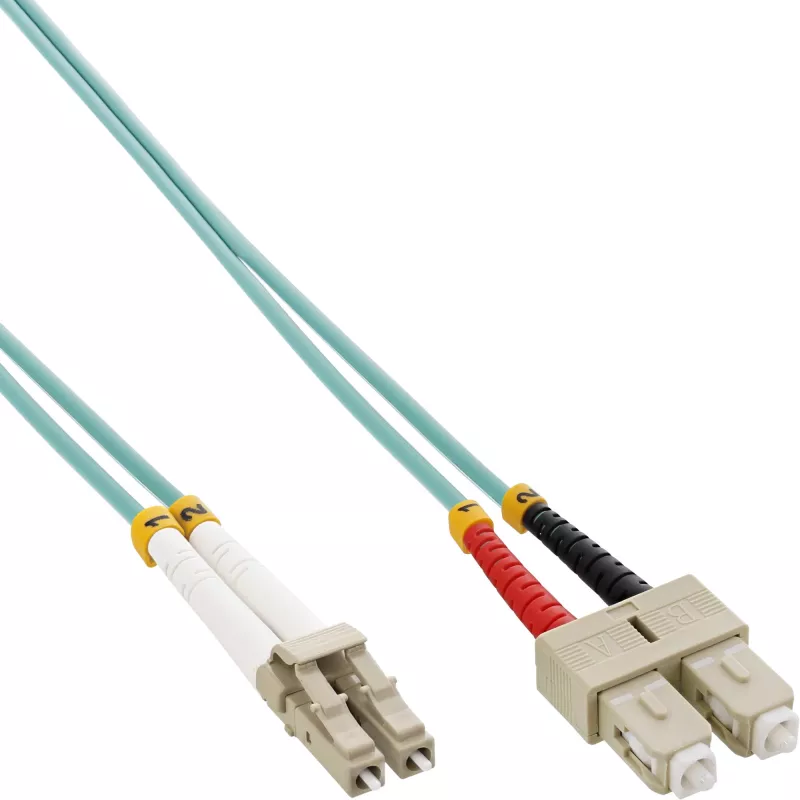

InLine optiskās šķiedras dupleksais kabelis LC/SC 50/125µm OM3 5m ir dupleksais daudzmodu optiskais savienotājkabelis, kas paredzēts ātrdarbīgai datu pārraidei strukturētās kabeļu sistēmās. Ar LC savienotāju vienā galā un SC savienotāju otrā galā šis 5 metrus garais kabelis izmanto 50/125 µm serdes/apvalka daudzmodu OM3 šķiedru, kas optimizēta lāzerbāzētām 850 nm sistēmām, nodrošinot zemu vājinājumu un stabilu signāla integritāti tīkla posmiem datu centros, serveru telpās un universitātes pilsētiņu tīklos.

Priekšrocības

Šis InLine OM3 dupleksais kabelis nodrošina stabilu daudzmodu veiktspēju ar 50/125 µm serdes diametru, kas atbalsta lielāku joslas platumu lielākos attālumos salīdzinājumā ar zemākas klases daudzmodu šķiedrām. Jauktā LC-uz-SC konfigurācija ļauj elastīgi savienot iekārtas ar dažādiem pieslēgvietu tipiem bez adapteriem. 5 m garums līdzsvaro sasniedzamību un kabeļu pārvaldības vajadzības, vienlaikus saglabājot zemu ievades zudumu un atstarošanas zudumu, kas raksturīgs rūpnīcā terminētiem optiskajiem savienotājkabeļiem.

Piemērots

• Slēdžu, raiduztvērēju un savienotājpaneļu savienošanai datu centros
• Serveru un datu glabāšanas masīvu savienošanai serveru telpās
• Īsa un vidēja attāluma daudzmodu optiskajiem mugurkauliem un horizontālajiem posmiem
• Iekārtu ar LC pieslēgvietām sasaistei ar ierīcēm, kurām ir SC pieslēgvietas

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM3
• Serdes/apvalka diametrs: 50/125 µm
• Savienotāju konfigurācija: LC uz SC duplekss
• Garums: 5 m
• Režīms: Duplekss (divas šķiedras pilndupleksai pārraidei)
• Optimizēts viļņa garums: 850 nm (lāzerpalaišanai optimizēts)
• Tipisks pielietojums: Savienotājkabelis Ethernet, Fibre Channel un InfiniBand daudzmodu posmiem

Lietošana

Pirms ievietošanas pārbaudiet savienotāju gala virsmas, vai nav putekļu vai piesārņojuma, un, ja nepieciešams, tīriet ar piemērotiem optiskās šķiedras tīrīšanas rīkiem. Izlīdziniet un ievietojiet LC savienotāju LC adapterī vai pieslēgvietā, līdz tas nofiksējas, un ievietojiet SC savienotāju atbilstošajā SC adapterī vai pieslēgvietā, līdz tas droši iegulstas. Izvairieties no asiem līkumiem; ievērojiet liekuma rādiusu, kas atbilst daudzmodu šķiedras specifikācijām, un nostipriniet kabeli, lai novērstu sasprindzinājumu uz savienotājiem. Pēc uzstādīšanas pārbaudiet posma nepārtrauktību un optiskās jaudas līmeņus ar piemērotu testa aprīkojumu.

Ieteikumi

Uzglabājiet kabeli sausā, no putekļiem brīvā vidē un, kad neizmanto, aizsargājiet savienotāju gala virsmas ar putekļu vāciņiem. Optimālai veiktspējai ātrdarbīgās vidēs izmantojiet kopā ar saderīgiem OM3 klases raiduztvērējiem un nodrošiniet, lai savienotāji būtu tīri, tādējādi samazinot ievades zudumu un atstarošanos.
