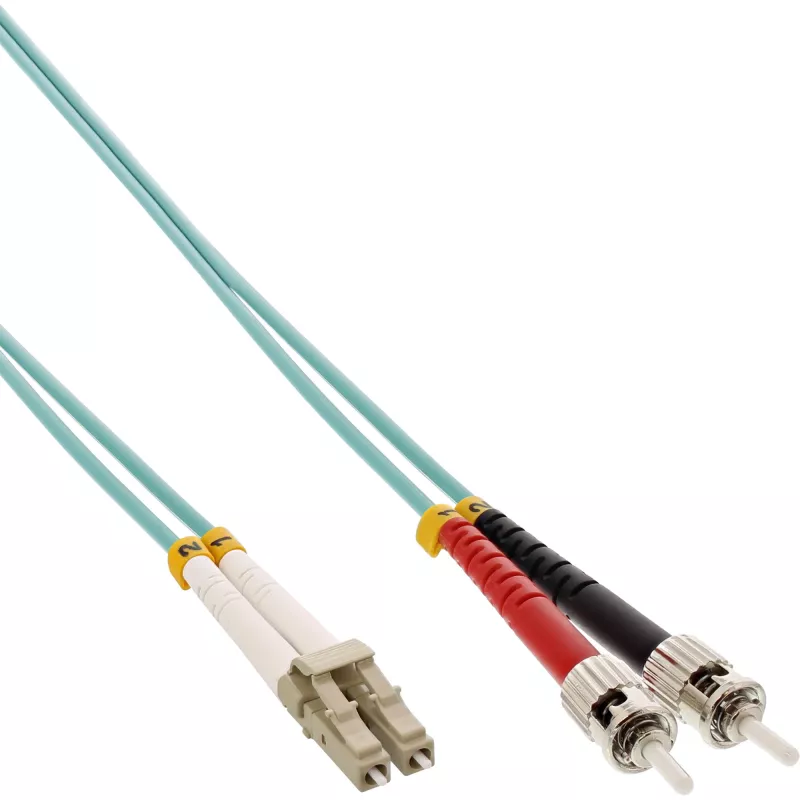

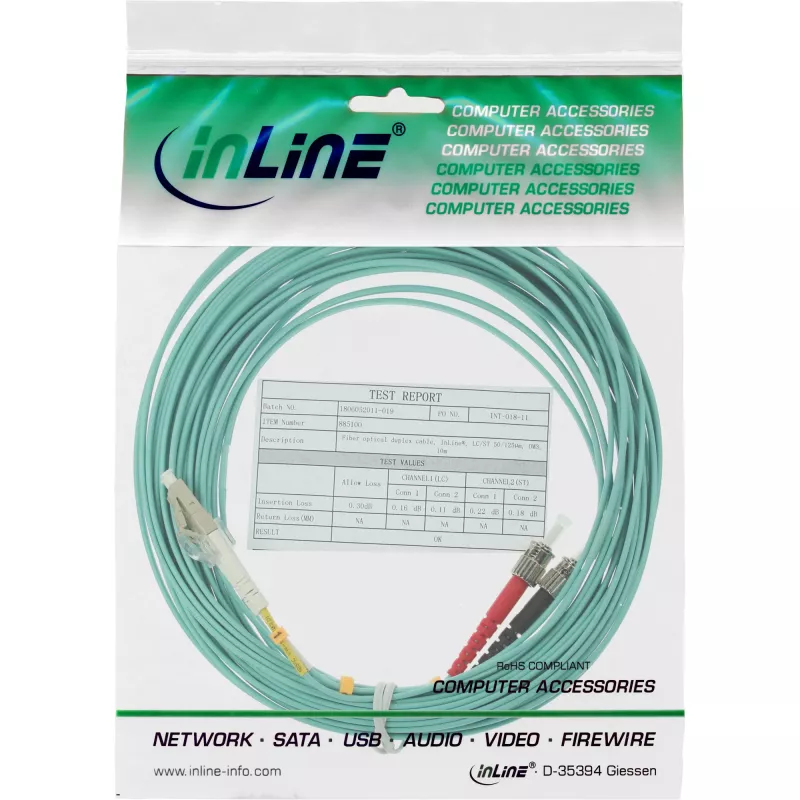

InLine optiskās šķiedras dupleksais kabelis LC/ST 50/125 µm OM3 7,5 m

InLine optiskās šķiedras dupleksais kabelis LC/ST 50/125 µm OM3 7,5 m ir daudzmodu dupleksais optiskās šķiedras kabelis, kas paredzēts OM3 tīkliem. Tas apvieno LC un ST savienotājus, lai nodrošinātu uzticamu pilnduplekso optisko pārraidi pa 50 µm serdes diametra stikla šķiedru. 7,5 metru garums līdzsvaro sasniedzamību un elastību, savienojot slēdžus, raiduztvērējus un aktīvo aprīkojumu datu centros, serveru telpās un strukturētajās kabeļu instalācijās.

Priekšrocības

Šis dupleksais optiskās šķiedras kabelis atbalsta OM3 daudzmodu veiktspējas raksturlielumus, nodrošinot lielāku joslas platumu un optimizētu pārraidi nelieliem un vidējiem attālumiem. LC un ST savienotāju izmantošana ļauj nodrošināt savietojamību ar plašu tīkla ierīču un raiduztvērēju klāstu. 50/125 µm serdes/apvalka attiecība nodrošina nemainīgas modālās īpašības un zemus ievades zudumus, ja to uzstāda saskaņā ar standarta procedūrām. Kabeļa garums un dupleksā konstrukcija vienkāršo punkts-punkts savienojumus un samazina nepieciešamību pēc papildu savienošanas adapteriem.

Piemērots

• Tīkla slēdžu un maršrutētāju savienošanai datu centros
• SFP/SFP+ daudzmodu raiduztvērēju pievienošanai sadales paneļiem
• Strukturētai kabeļu sistēmai starp skapjiem un iekārtu statīviem
• Īsiem līdz vidējiem daudzmodu optiskās šķiedras posmiem uzņēmumu tīklos

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM3
• Serdes/apvalka diametrs: 50/125 µm
• Savienotājs A galā: LC dupleksais
• Savienotājs B galā: ST
• Pārraides režīms: Pilndupleksais
• Kabeļa garums: 7,5 m
• Tipisks pielietojums: Daudzmodu optisko datu pārraide

Kā lietot

Pirms pievienošanas pārbaudiet abu savienotāju tīrību un noņemiet putekļu vāciņus. Savietojiet LC duplekso savienotāju ar atbilstošo LC pieslēgvietu un ievietojiet, līdz dzirdams klikšķis; savietojiet ST savienotāju ar ST pieslēgvietu un ievietojiet ar ceturtdaļapgriezienu vai spiediet-un-grieziet atkarībā no savienotāja konstrukcijas. Nodrošiniet, lai kabeļa maršrutēšana izvairītos no asiem līkumiem zem minimālā liekuma rādiusa, un nostipriniet kabeli, lai novērstu slodzi uz savienotājiem. Pārbaudiet savienojuma statusu pievienotajās ierīcēs un, ja nepieciešams, veiciet optisko zudumu vai savienojuma testu.

Ieteikumi

Izmantojiet šo OM3 50/125 µm duplekso kabeli īsiem līdz vidējiem daudzmodu posmiem, kur nepieciešama LC un ST savienojamība. Kad savienotāji netiek izmantoti, turiet tos aizvākotus, tīriet ar piemērotiem optiskās šķiedras tīrīšanas rīkiem un izvairieties no pārmērīgas liekšanas vai spriedzes, lai saglabātu optimālu optisko veiktspēju un ilgmūžību.
