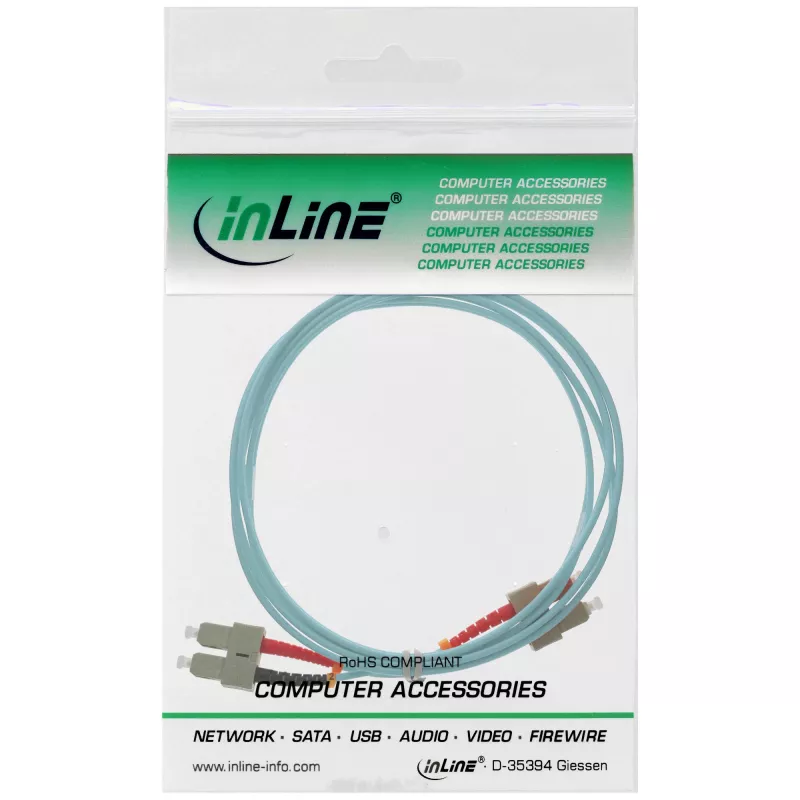

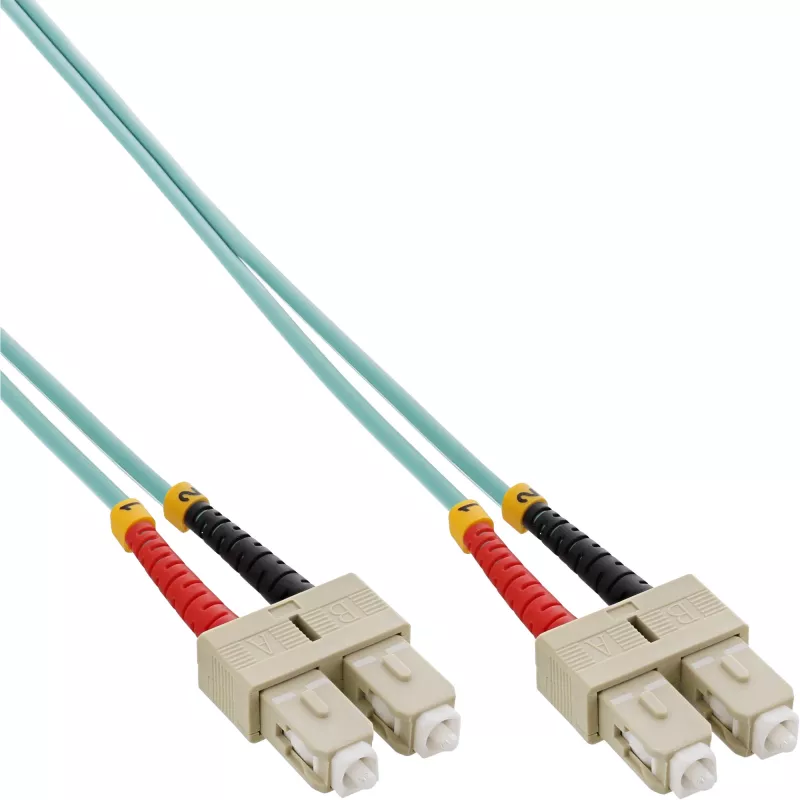

InLine Optiskās šķiedras dupleksais kabelis SC/SC 50/125µm OM3 15m

InLine Optiskās šķiedras dupleksais kabelis SC/SC 50/125µm OM3 15m ir dupleksais daudzmodu optiskās šķiedras komutācijas kabelis, kas paredzēts uzticamai ātrdarbīgai datu pārraidei lokālajos tīklos un datu centru savienojumos. Tas izmanto 50/125 µm daudzmodu serdeņus, kas atbilst OM3 standartam, un SC dupleksos savienotājus abos galos, nodrošinot zemus ievades zudumus un stabilu optisko veiktspēju daudzmodu sistēmās. 15 metru garums piedāvā elastību starp statīvu savienojumiem, ielāpu paneļu maršrutēšanai un iekārtu savstarpējai savienošanai serveru telpās, birojos un laboratoriju iekārtojumos.

Priekšrocības

Šis OM3 dupleksais optiskās šķiedras kabelis salīdzinājumā ar zemākiem OM vērtējumiem atbalsta lielāku joslas platumu un paplašinātu sasniedzamību daudzmodu sistēmām, padarot to piemērotu 10 Gb/s un atsevišķiem ātrdarbīgākiem daudzmodu lietojumiem. SC/SC dupleksie gali nodrošina vienkāršu spied-velc savienošanu ar skaidru polaritātes marķējumu, savukārt standartizētie 50/125 µm serdes un apšuvuma izmēri garantē saderību ar izplatītākajiem daudzmodu raiduztvērējiem un ielāpu paneļiem. Kabeļa konstrukcija ir veidota tā, lai samazinātu vājinājumu un uzturētu stabilus optiskos raksturlielumus tā garumā.

Piemērots

• Saitēm starp statīviem datu centros un serveru telpās
• Savienojumiem no ielāpu paneļa uz slēdzi vai raiduztvērēju
• Ātrdarbīgiem daudzmodu tīkla segmentiem (ieskaitot 10 Gb/s saites)
• Laboratoriju un testēšanas stendu optiskajiem starpsavienojumiem

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu, OM3
• Serdes/apšuvuma diametrs: 50/125 µm
• Savienotāja tips: SC uz SC dupleksais
• Kabeļa garums: 15 m
• Polaritāte: Dupleksā (A/B) standarta
• Tipisks lietojums: Daudzmodu īsas līdz vidējas distances optiskās saites

Lietošana

Izvelciet duplekso optiskās šķiedras kabeli, izvairoties no asiem līkumiem un pārmērīgas stiepes slodzes, ievērojot ražotāja ieteiktos līkuma rādiusus daudzmodu šķiedrai. Pirms savienošanas notīriet savienotāju gala virsmas, izmantojot piemērotus optiskās šķiedras tīrīšanas rīkus, lai samazinātu ievades zudumus un atpakaļatstarojumus. Ievietojiet SC savienotājus atbilstošos SC dupleksajos adapteros vai raiduztvērēju portos, ievērojot pareizo polaritāti, lai saglabātu raidīšanas/saņemšanas saskaņojumu. Uzstādot statīvos vai tekās, nostipriniet kabeli, lai novērstu slodzi uz savienotājiem, un uzturiet kārtīgu maršrutēšanu, lai mazinātu bojājumu risku.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa veiktspēju, pirms katra savienojuma izmantojiet optiskās šķiedras tīrīšanas pildspalvas vai bezplūksnu salvetes ar izopropilspirtu savienotāja gala virsmām, izvairieties no ciešiem līkumiem vai samezglojumiem, un uzglabājiet lieko garumu spolēs ar rādiusu, kas lielāks par minimālo līkuma rādiusu. Pēc uzstādīšanas pārbaudiet saites veiktspēju ar OTDR vai jaudas mērītāju, lai apstiprinātu pieņemamus vājinājuma līmeņus paredzētajam tīkla ātrumam.
