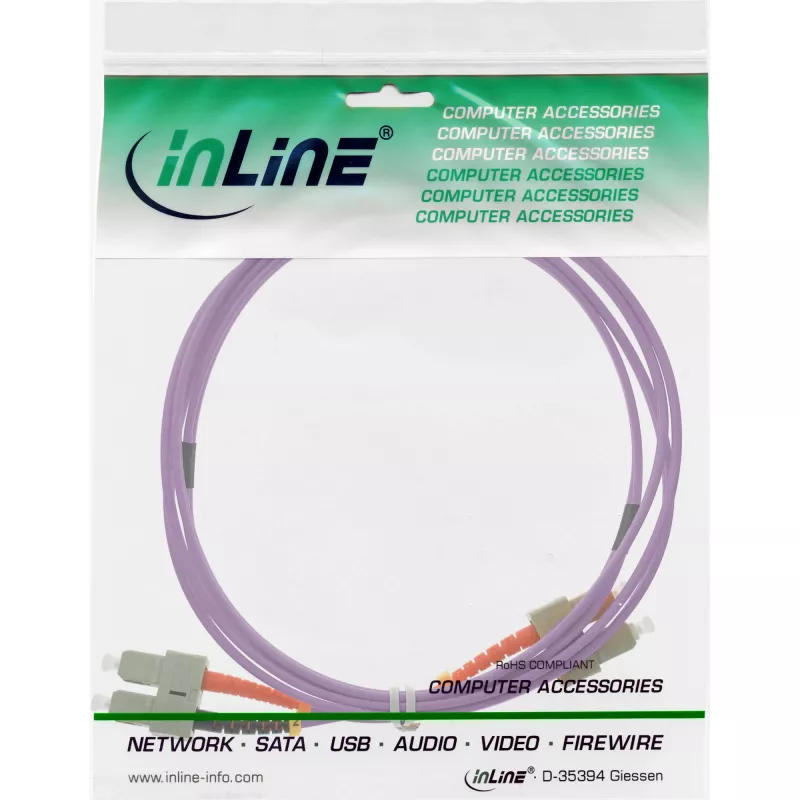

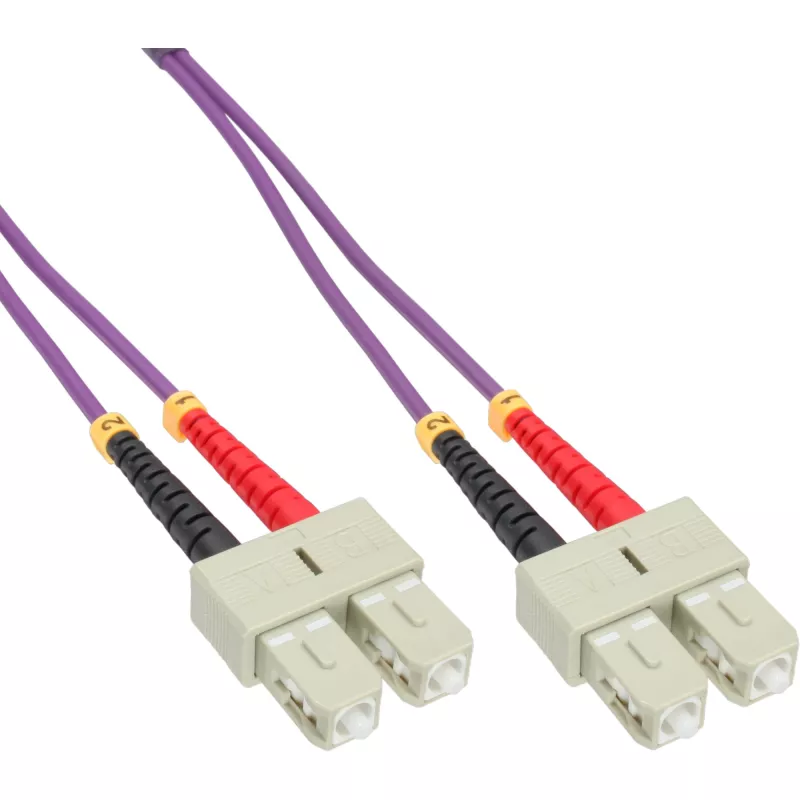

InLine optiskās šķiedras dupleksais kabelis SC/SC 50/125µm OM4 20m

InLine optiskās šķiedras dupleksais kabelis SC/SC 50/125µm OM4 20m ir dupleksais daudzmodu optiskais komutācijas kabelis, kas paredzēts liela joslas platuma savienojumiem strukturētos tīklos. Ar 50 µm serdes diametru un OM4 klasi šis 20 metrus garais SC-uz-SC kabelis atbalsta pilnu duplekso pārraidi un ir piemērots īsiem līdz vidējiem savienojumiem datu centros, tīkla statņos un iekārtu telpās. Kabelis nodrošina stabilu optisko veiktspēju tādiem lietojumiem kā 10 Gigabit Ethernet, glabāšanas tīkliem un citiem ātrgaitas datu savienojumiem, kur nepieciešama zema vājināšanās un konsekvents modu joslas platums.

Priekšrocības

OM4 daudzmodu konstrukcija piedāvā lielāku joslas platumu un uzlabotas modu dispersijas īpašības salīdzinājumā ar zemākas klases daudzmodu šķiedrām, nodrošinot uzticamus 10 Gigabit un ātrākus savienojumus tipiskos universitātes pilsētiņu un datu centru attālumos. SC savienotāji abos galos nodrošina vienkāršu spied-stumšanas savienošanu, atkārtojamu ievietošanas zudumu un mehānisku izturību biežai pārslēgšanai. Dupleksais dizains nodrošina, ka pārraides un uztveršanas šķiedras ir sapārotas un krāsu kodētas pareizai polaritātei, vienkāršojot uzstādīšanu un samazinot konfigurācijas kļūdas.

Piemērots

• 10 Gigabit Ethernet savienojumiem datu centros un serveru telpās
• Ielāpu paneļa līdz komutatora savienojumiem tīkla statņos
• Glabāšanas tīkla (SAN) starpsavienojumiem un Fibre Channel savienojumiem
• Īsiem līdz vidējiem mugurkaula un universitātes pilsētiņu kabeļiem

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM4
• Serdes/apvalka diametrs: 50/125 µm
• Savienotāja tips: SC uz SC, dupleksais
• Garums: 20 m
• Polaritāte: Dupleksā (pārī Tx/Rx)
• Tipisks lietojums: Datu centru un ēkas iekšējie savienojumi

Kā lietot

Pirms uzstādīšanas pārbaudiet savienotāju galu tīrību un, ja nepieciešams, notīriet ar piemērotu šķiedru tīrīšanas rīku. Pārbaudiet dupleksā kabeļa polaritāti, lai tā atbilstu iekārtu portiem (pārraide uz uztveršanu). Ievietojiet SC savienotājus attiecīgajos SC adapteros vai portos, līdz klikšķis apstiprina drošu ievietošanu. Novietojiet kabeli, izvairoties no stingriem līkumiem un mehāniskas slodzes; ievērojiet ražotāja minimālo liekuma rādiusu un nostipriniet kabeli pie kabeļu vadības teknēm vai paneļiem, lai novērstu spriedzi. Pēc savienošanas pārbaudiet saiti, izmantojot atbilstošu optisko testa aprīkojumu, lai apstiprinātu ievietošanas zudumu un kanāla veiktspēju.

Ieteikumi

Glabājiet un rīkojieties ar kabeli tīrā, sausā vidē. Izvairieties no piesārņojuma uz savienotāju galiem un ierobežojiet atkārtotu savienošanas ciklu skaitu, lai saglabātu zemu ievietošanas zudumu. Kritiskiem savienojumiem izmantojiet sertificētas testa metodes, lai pārbaudītu atbilstību nepieciešamajam joslas platumam un zudumu budžetam.
