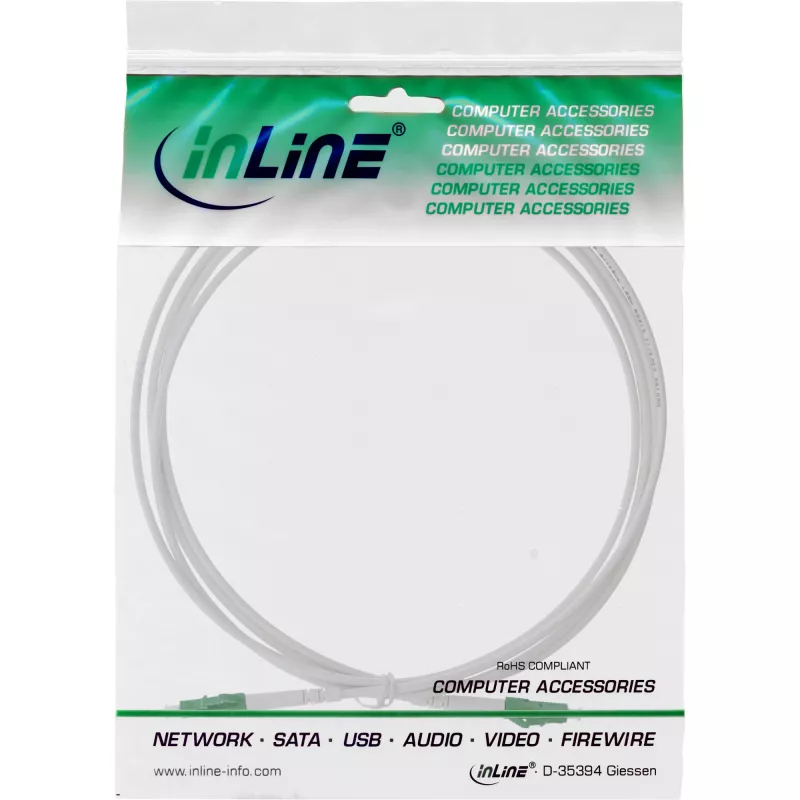

InLine optiskās šķiedras simpleksais kabelis, FTTH, LC/APC8° uz LC/APC8° 9/125µm OS2 15m

InLine optiskās šķiedras simpleksais kabelis LC/APC uz LC/APC OS2 9/125µm, 15 m, ir vienmodas pārlāps kabelis ar APC 8° pulētiem LC savienotājiem abos galos. Paredzēts FTTH un tīkla mugurkaula savienojumiem, šis kabelis nodrošina vienas šķiedras, zemu zudumu savienojumu tālsatiksmes pārraidei. Kabelis izmanto OS2 9/125µm šķiedru un 3,0 mm (±0,2 mm) bruņotu apvalku ar nerūsējošā tērauda spirālveida cauruli pastiprinātai mehāniskai aizsardzībai. Neitrāli baltais apvalks ir piemērots redzamai iekštelpu instalācijai.

Priekšrocības

Bruņotā konstrukcija ar elastīgu metāla caurulītes serdi palielina izturību pret saspiešanu un locīšanu salīdzinājumā ar plāniem pakalpojumu sniedzēja piegādātajiem vadiem. APC pulētie LC savienotāji nodrošina augstu atgriezenisko zudumu un stabilu optisko veiktspēju, ar tipiskiem ievades zudumiem zem 0,20 dB un garantētiem ievades zudumiem zem 0,30 dB. Halogēnbrīvs ārējais apvalks un plašs darba un uzglabāšanas temperatūras diapazons (-40 līdz +85 °C) padara kabeli piemērotu dzīvojamām un tehniskām vidēm. Testa pārskats tiek piegādāts kopā ar kabeli, lai pārbaudītu optiskos parametrus.

Piemērots

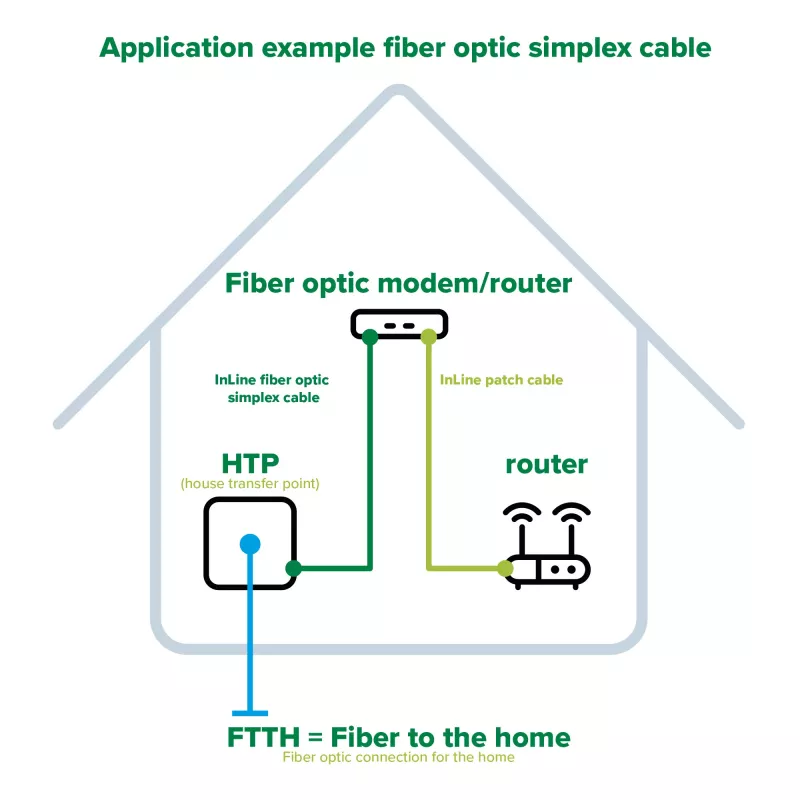

• FTTH instalācijām, savienojot mājas pārejas punktu ar optisko modemu
• Tīkla mugurkaula saitēm un vienas šķiedras punkts-punkts savienojumiem
• Redzamām iekštelpu instalācijām, kur priekšroka tiek dota neitrāli baltam kabelim
• Vidēm, kurās nepieciešami APC gala apstrādes veidi un zema atstarošanas spēja (telekomunikāciju un ISP iekārtas)

Galvenās specifikācijas

• Šķiedras tips: vienmodas OS2, 9/125 µm
• Savienotāja tips: LC/APC uz LC/APC, 8° APC pulējums
• Kabeļa diametrs (bruņots): 3,0 mm ±0,2 mm
• Ievades zudumi (tipiski): <0,20 dB
• Ievades zudumi (maks.): <0,30 dB
• Atgriezeniskie zudumi: >60 dB
• Apvalks: halogēnbrīvs, balts
• Mehāniskā pastiprināšana: nerūsējošā tērauda spirālveida caurule (bruņota)
• Standartu atbilstība: IEC 61034-2, IEC 60332-3-1, IEC 60754-2, IEC 61754-20
• Darba temperatūra: -40 °C līdz +85 °C
• Uzglabāšanas temperatūra: -40 °C līdz +85 °C
• Kabeļa garums: 15 m

Lietošana

Pievienojiet vienu LC/APC spraudni optiskā tīkla termināļa vai modema optiskās šķiedras portam un otru LC/APC spraudni pie sienas kontaktligzdas vai šķiedras sadales punkta. Pirms savienošanas pārliecinieties, ka savienotāji ir tīri un bez putekļiem; ja nepieciešams, izmantojiet optiskās šķiedras pārbaudes pildspalvu vai bezplūksnu salvetes un apstiprinātu tīrīšanas šķidrumu. Novietojiet kabeli bez asiem līkumiem un izvairieties no ciešiem skavām vai saspiešanas punktiem; ievērojiet minimālā liekuma rādiusa ieteikumus 9/125 µm vienmodas šķiedrai. Ja maršrutējat caur kanāliem vai kabeļu teknēm, pārbaudiet, vai bruņotais kabelis iederas izvēlētajā ceļā, un nostipriniet to ar intervāliem, lai izvairītos no slodzes uz savienotājiem.

Lietošanas ieteikumi

Vienmēr uzglabājiet un rīkojieties ar kabeli tīrā vidē, aizsargājiet savienotāju gala virsmas ar putekļu vāciņiem, kad tie nav pievienoti, un izvairieties no atkārtotiem savienošanas cikliem, kas pārsniedz savienotāju norādīto kalpošanas ciklu. Instalācijām, kurām nepieciešama āra iedarbība vai tieša ierakšana, izvēlieties kabeli, kas paredzēts šādai lietošanai; šis bruņotais 3 mm iekštelpu kabelis galvenokārt paredzēts iekšējiem FTTH un mugurkaula savienojumiem.
