InLine optiskās šķiedras simpleksais kabelis, FTTH, LC/APC8° uz LC/APC8° 9/125µm OS2 3m

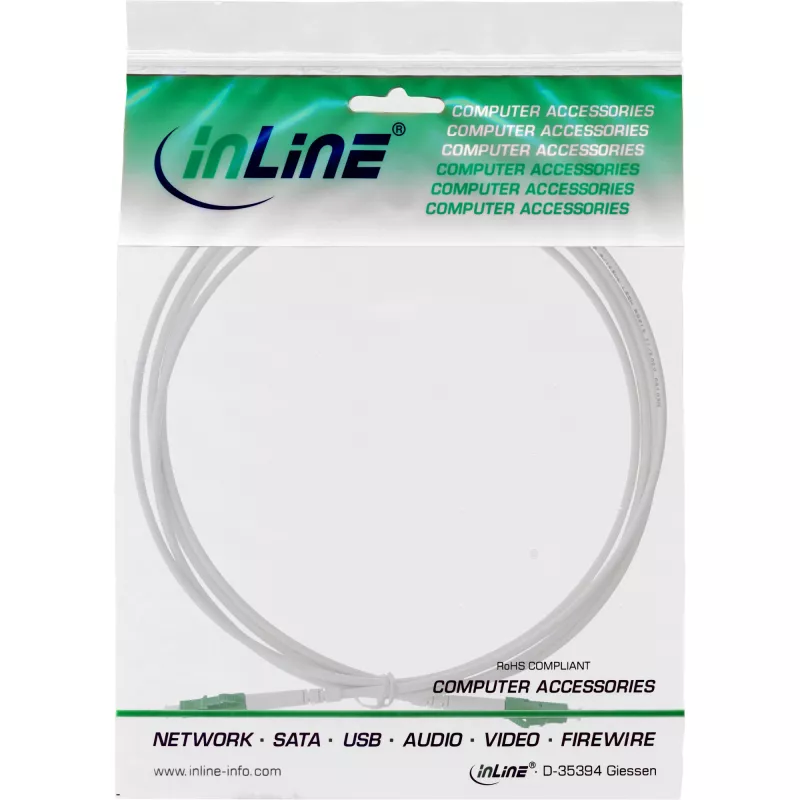

Optiskās šķiedras simpleksais kabelis InLine LC/APC uz LC/APC OS2 9/125µm 3m ir vienšķiedras komutācijas kabelis, kas paredzēts FTTH un vienmoda savienojumiem. Kabelis izmanto OS2 vienmoda šķiedru ar 9/125 µm serdi/apšuvumu un LC/APC 8° slīpētiem savienotājiem abos galos, nodrošinot zemu ievades zudumu un augstu atstarošanas zudumu abonenta termināļiem, optiskajai komutācijai un maģistrāles savienojumiem. Kabelis ir baltā apvalkā, 3 m garš, ar bruņotu 3,0 mm ārējo diametru un nerūsējošā tērauda spirālveida caurules pastiprinājumu, lai uzlabotu mehānisko stabilitāti un ilgmūžību.

Priekšrocības

Bruņotā konstrukcija ar nerūsējošā tērauda spirālveida cauruli un 3,0 mm halogēnbrīvo ārējo apvalku nodrošina paaugstinātu stiepes izturību un aizsardzību pret mehāniskiem bojājumiem salīdzinājumā ar plāniem iepriekš uzstādītiem kabeļiem. LC/APC 8° slīpētie savienotāji nodrošina zemu ievades zudumu (tipiski <0,20 dB) un augstu atstarošanas zudumu (>60 dB), kas atbalsta stabilu vienmoda signāla pārraidi. Neitrālais baltais apvalks ļauj diskrēti uzstādīt dzīvojamās telpās, un kabelis tiek piegādāts ar rūpnīcas testa protokolu un atbilstību attiecīgajiem IEC standartiem.

Piemērots

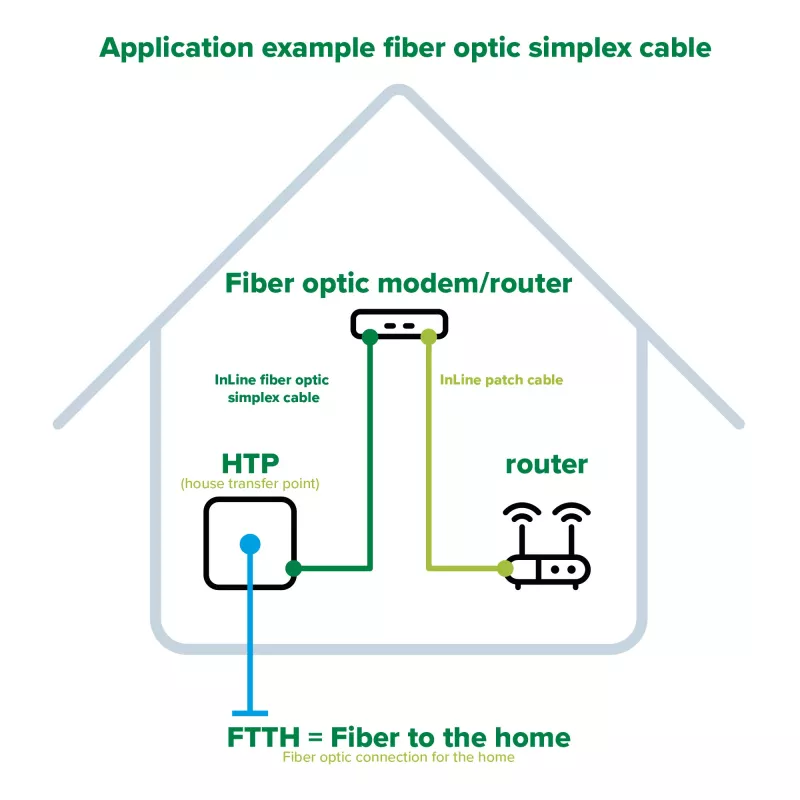

• FTTH abonenta savienojumiem starp dzīvokļa pieslēgvietu un optisko modemu
• Optiskajiem komutācijas paneļiem un sadales rāmjiem vienmoda tīklos
• Īsiem maģistrāles vai iekārtu starpsavienojumiem, kur nepieciešams zems zudums un APC slīpējums
• Zemas kvalitātes iepriekš uzstādītu plānu šķiedru nomaiņai dzīvokļos un mājās

Galvenās specifikācijas

• Šķiedras tips: OS2 vienmoda, 9/125 µm serde/apšuvums
• Savienotāja tips: LC uz LC, APC slīpējums, 8°
• Kabeļa garums: 3 m
• Ārējais diametrs: apm. 3,0 mm ±0,2 mm, bruņots
• Ārējais apvalks: halogēnbrīvs, balts
• Konstrukcija: nerūsējošā tērauda spirālveida caurules pastiprinājums
• Tipiskais ievades zudums: <0,20 dB; maks. ievades zudums: <0,30 dB
• Atstarošanas zudums: >60 dB
• Darba temperatūras diapazons: -40 līdz +85 °C

Kā lietot

Izvelciet 3 m kabeli starp optisko pieslēgvietu vai komutācijas paneli un vienmoda modemu vai ierīci, uzmanoties, lai izvairītos no asiem līkumiem un spiedes slodzēm uz kabeli. Ievietojiet LC/APC savienotājus saderīgajos LC/APC portos, līdz tie noklikšķ, nodrošinot, ka 8° APC ferula ir pareizi izlīdzināta. Nenoņemiet aizsargājošos putekļu vāciņus no savienotājiem līdz pat ievietošanas brīdim. Pēc uzstādīšanas pārbaudiet optisko nepārtrauktību un zudumus, izmantojot piemērotu testa aprīkojumu vai piegādāto testa protokolu.

Ieteikumi

Izvairieties no kabeļa liekšanas zem ražotāja noteiktā minimālā liekuma rādiusa, sargājiet savienotāju gala virsmas no putekļiem un piesārņojuma, un nostipriniet kabeli, lai novērstu slodzi uz savienotāja kontaktiem. FTTH instalācijām dodiet priekšroku 3,0 mm bruņotajai versijai, nevis plānai 1,6 mm iepriekš uzstādītai šķiedrai, lai samazinātu bojājumu risku apstrādes un ikdienas lietošanas laikā.
