InLine optiskās šķiedras simpleksais kabelis FTTH SC/APC 8° uz SC/APC 8° 9/125µm OS2 25 m

InLine optiskās šķiedras simpleksais kabelis FTTH SC/APC 8° uz SC/APC 8° 9/125µm OS2 25 m ir vienmoda simpleksais savienotājkabelis, kas paredzēts FTTH un ēkas iekšējiem šķiedru savienojumiem. Kabelī izmantota OS2 9/125 µm šķiedra un SC/APC 8° slīpēti savienotāji abos galos, lai nodrošinātu zemus ievietošanas zudumus un augstus atstarojuma zudumus uzticamai pārraidei garākos attālumos. Ar 25 m garumu un 3,0 mm bruņotu ārējo diametru šis baltais kabelis ir paredzēts redzamām dzīvojamo vai uzņēmumu instalācijām, kur nepieciešams izturīgs, diskrēts starpsavienojums starp ēkas demarkācijas punktu un šķiedras modemu vai komutācijas paneli.

Priekšrocības

Šis InLine FTTH kabelis apvieno vienmoda OS2 šķiedru ar APC slīpētiem SC savienotājiem, lai samazinātu ievietošanas zudumus (tipiski <0,20 dB) un nodrošinātu augstus atstarojuma zudumus (>60 dB). Bruņotā konstrukcija ar elastīgu nerūsējošā tērauda spirālveida cauruli palielina mehānisko aizsardzību salīdzinājumā ar plāniem priekšinstalētiem vadiem, savukārt bezhalogēna ārējais apvalks un izturīgais 3,0 mm diametrs nodrošina labāku ilgmūžību un drošāku apiešanos instalācijas laikā. Neitrālais baltais apvalks atbalsta neuzkrītošu maršrutēšanu dzīvojamās telpās.

Piemērots

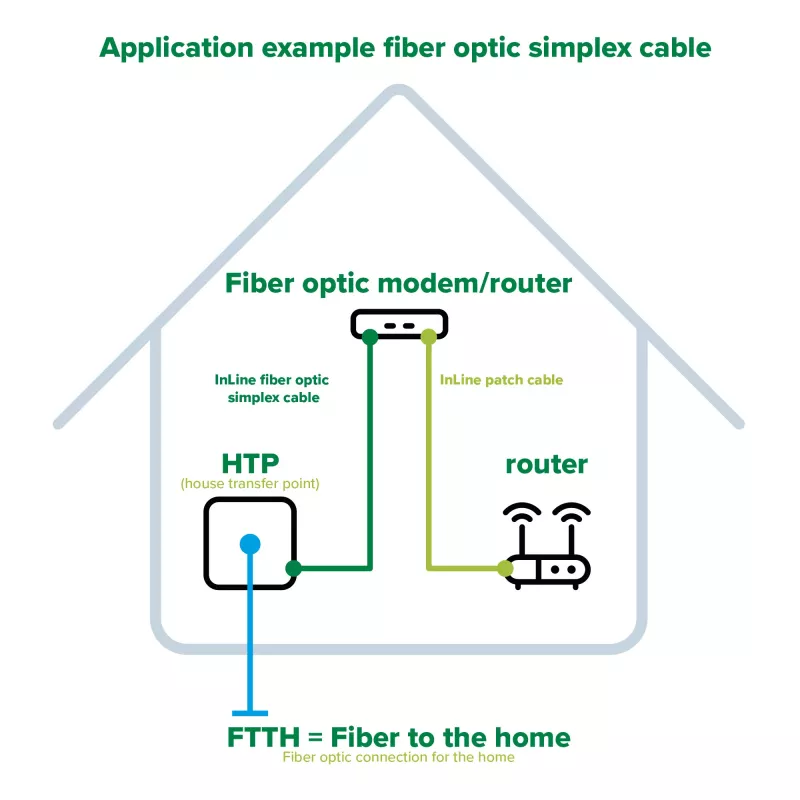

• FTTH savienojumiem starp ēkas pārslēguma punktu un optisko modemu vai ONT
• Iekštelpu savienošanai un mugurkaula saitēm dzīvojamos vai mazu uzņēmumu tīklos
• Garākām iekštelpu trasēm, kur nepieciešami zemi zudumi un augsti atstarojuma zudumi
• Instalācijām, kur nepieciešams diskrēts balts kabelis ar mehānisku pastiprinājumu

Kad tas var nebūt piemērots

Šis kabelis ir vienmoda OS2 simpleksais vads ar SC/APC savienotājiem un nav piemērots daudzmodu sistēmām vai tīkliem, kur nepieciešama dupleksā šķiedru pāra savienošana. Tas arī izmanto fiksētus SC/APC galus; ja jūsu aprīkojumā tiek izmantoti cita veida savienotāji (LC, ST vai SC/UPC), jums būs nepieciešami adapteri vai citi savienotājkabeļi. Āra, tiešai ierakšanai vai kanālu videi, kas īpaši prasa UV izturīgus vai ar želeju pildītus vaļīgas caurules kabeļus, izvēlieties kabeli, kas ir novērtēts un specifisks šiem ārējiem apstākļiem.

Galvenās specifikācijas

• Šķiedras tips: Vienmoda OS2, 9/125 µm
• Savienotāja tips: SC/APC 8° uz SC/APC 8° (abi gali)
• Kabeļa garums: 25 m
• Ārējais diametrs (bruņotais): apm. 3,0 mm ±0,2 mm
• Ievietošanas zudumi (tipiski): <0,20 dB; garantētie IL <0,30 dB
• Atstarojuma zudumi: >60 dB
• Darba temperatūras diapazons: -40 °C līdz +85 °C
• Apvalka krāsa: Balta; bezhalogēna ārējais apvalks
• Konstrukcija: viena dzīsla ar elastīgu metāla (nerūsējošā tērauda) cauruli pastiprināšanai

Kā lietot

Izvelciet 25 m InLine SC/APC simplekso kabeli starp šķiedras demarkācijas punktu vai komutācijas paneli un optisko modemu/ONT. Pirms savienošanas pārliecinieties, ka savienotāji un adapteru porti ir tīri, lai izvairītos no ar piesārņojumu saistītiem zudumiem; izmantojiet piemērotus tīrīšanas rīkus vai salvetes APC slīpētajiem uzgaļiem. Uzmanīgi ievietojiet SC/APC savienotājus atbilstošos APC portos, līdz fiksators nofiksējas, izvairoties no asiem līkumiem (ievērojiet minimālo ieteicamo lieces rādiusu 3,0 mm bruņotajam kabelim). Pēc instalācijas pārbaudiet saites veiktspēju, izmantojot optisko jaudas mērītāju vai testa pārskatu, lai apstiprinātu, ka ievietošanas zudumi un atstarojuma zudumi atbilst sistēmas prasībām.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai jūsu aprīkojumā tiek izmantoti SC/APC 8° porti; pretējā gadījumā var būt nepieciešami adapteri vai citi savienotāji
• Apstipriniet, ka vienmoda OS2 šķiedra ir saderīga ar jūsu tīklu un nav daudzmodu sistēma
• Izvēlieties piemērotu garumu (25 m) un pārbaudiet maršrutēšanu, lai izvairītos no lieka vaļīguma vai spriedzes
• Apsveriet, vai bruņots iekštelpu kabelis ir pietiekams, vai arī ārējai trasei nepieciešams āra/kanālu reitinga kabelis

Ieteikumi

Izmantojiet šķiedras tīrīšanas rīkus APC savienotājiem pirms katras savienošanas, izvairieties no stingriem līkumiem un pārmērīga stiepes spēka maršrutēšanas laikā, un pēc instalācijas veiciet optiskos zudumu mērījumus, lai dokumentētu saites veiktspēju un nodrošinātu, ka kabelis atbilst IL un RL specifikācijām.
