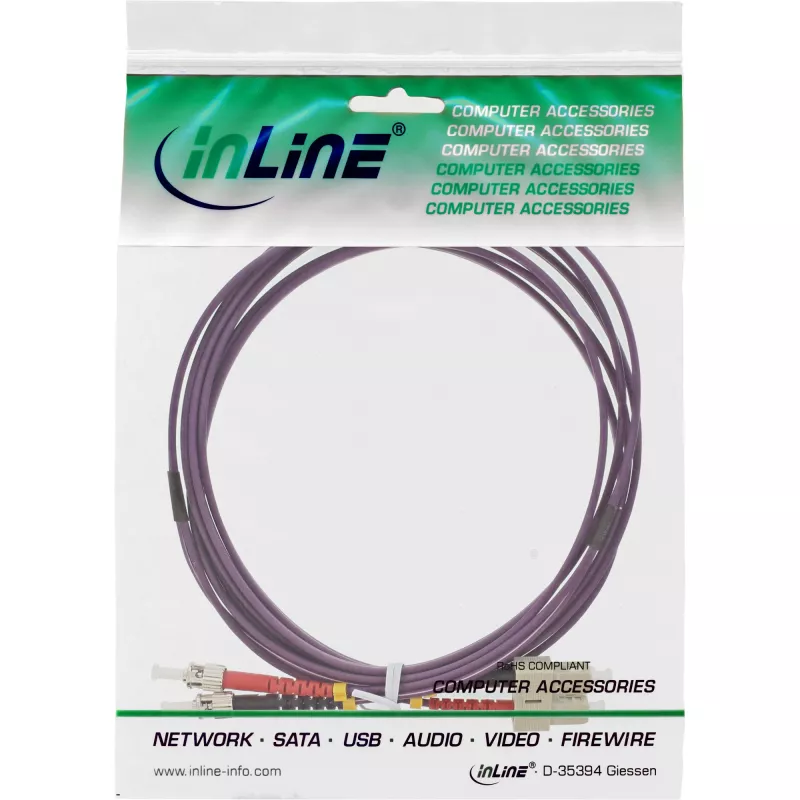

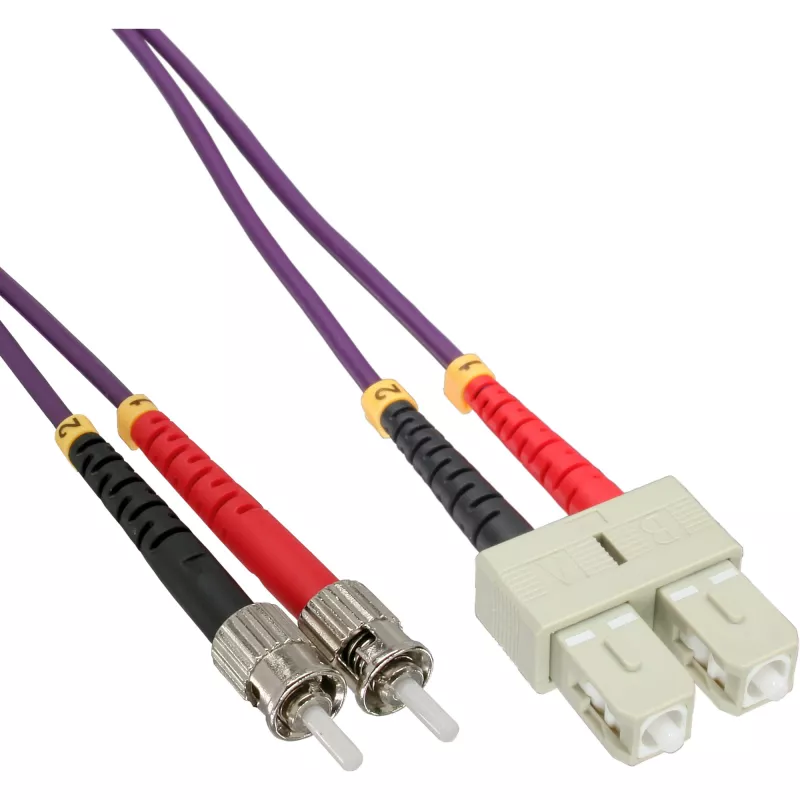

InLine optisko šķiedru dupleksais kabelis SC/ST 50/125µm OM4 7,5 m

InLine optisko šķiedru dupleksais kabelis SC/ST 50/125µm OM4 7,5 m ir daudzmodu dupleksais komutācijas kabelis, kas paredzēts ātrdarbīgiem tīkla savienojumiem, izmantojot SC un ST savienotājus. Ar 50 µm serdes diametru un OM4 pakāpeniskā laušanas koeficienta šķiedru kabelis nodrošina uzticamu pilnduplekso pārraidi un ir paredzēts lietošanai strukturētajā kabeļu sistēmā, datu centros un maģistrālajos savienojumos, kur nepieciešams palielināts joslas platums un uzlabota modāla veiktspēja.

Priekšrocības

Šis dupleksais optiskās šķiedras kabelis apvieno SC un ST savienotāju gala apdari, lai nodrošinātu elastīgu savienojamību starp dažāda veida tīkla iekārtām. Daudzmodu OM4 šķiedra ar 50/125 µm izmēru piedāvā zemāku vājinājumu un lielāku modālo joslas platumu salīdzinājumā ar agrākajiem daudzmodu veidiem, ļaujot sasniegt lielāku sasniedzamību un lielākus datu pārraides ātrumus LAN un pilsētiņu vidē. 7,5 m garums ļauj ērti veikt ielāpu savienojumus starp statīviem, paneļiem un aktīvajām ierīcēm bez pārmērīgas kabeļa atslābuma.

Piemērots

• Savienojumu veidošanai starp slēdžiem, raiduztvērējiem un ielāpu paneļiem datu centros
• Ātrdarbīgiem Ethernet savienojumiem (daudzmodu vidēs)
• Maģistrālajam un horizontālajam kabeļu izvilkumam uzņēmumu tīklos
• Optisko šķiedru testēšanas iestatījumiem un iekārtu starpsavienojumiem

Galvenās specifikācijas

• Šķiedras veids: Daudzmodu OM4
• Serdes/apvalka diametrs: 50/125 µm
• Savienotājs A: SC (viens SC tipa savienotājs)
• Savienotājs B: ST (viens ST tipa savienotājs)
• Režīms: Duplekss (divi šķiedras pavedieni vienlaicīgai raidīšanai un uztveršanai)
• Garums: 7,5 m
• Tipiski lietojumi: Datu centru ielāpu savienojumi, LAN maģistrāles

Kā lietot

Pirms uzstādīšanas pārbaudiet abu savienotāju gala virsmu tīrību un, ja nepieciešams, notīriet tos ar piemērotiem optisko šķiedru tīrīšanas instrumentiem. Pievienojiet SC galu ierīcēm vai ielāpu paneļiem ar SC pieslēgvietām un ievietojiet ST galu ierīcēs vai adapteros, kas pieņem ST savienotājus, nodrošinot drošu un pareizu savienošanu. Izvadiet kabeli, ievērojot pareizas liekuma rādiusa vadlīnijas daudzmodu šķiedrai, lai izvairītos no mikroliekumiem un saglabātu signāla integritāti. Dupleksajai darbībai ievērojiet pareizu Tx/Rx orientāciju starp galapunktiem, lai izveidotu pilnduplekso komunikāciju.

Ieteikumi

Uzglabājiet kabeli satītu bez stingriem līkumiem un izvairieties no vilkšanas aiz šķiedras; ievietojot vai izņemot, izmantojiet savienotāju korpusus. Optimālai veiktspējai izmantojiet ar iekārtām, kas paredzētas daudzmodu OM4 šķiedrai, un pēc uzstādīšanas pārbaudiet savienojuma veiktspēju ar piemērotu optisko testēšanas aprīkojumu.
