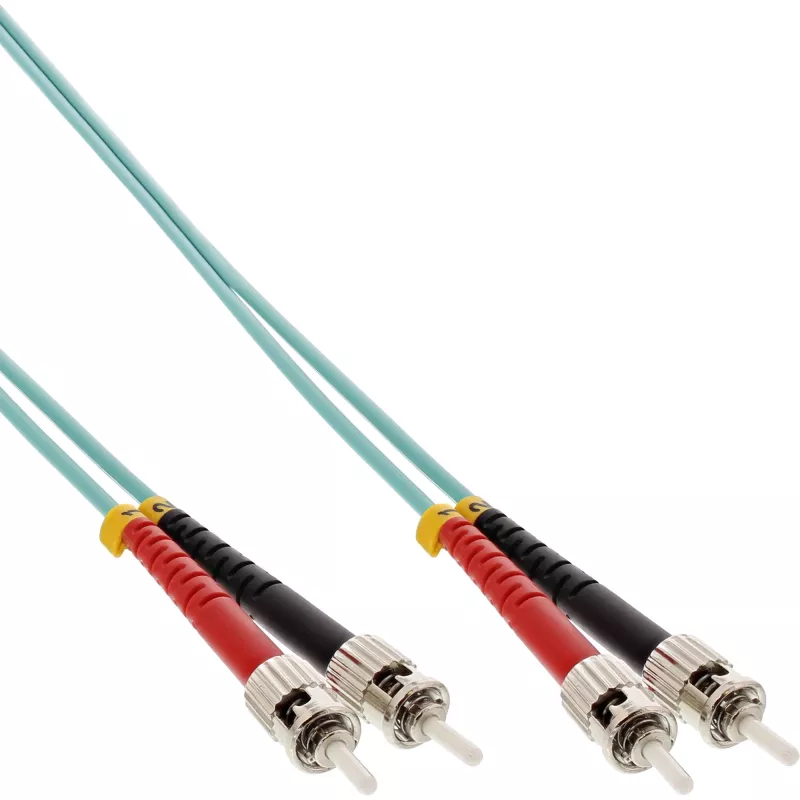

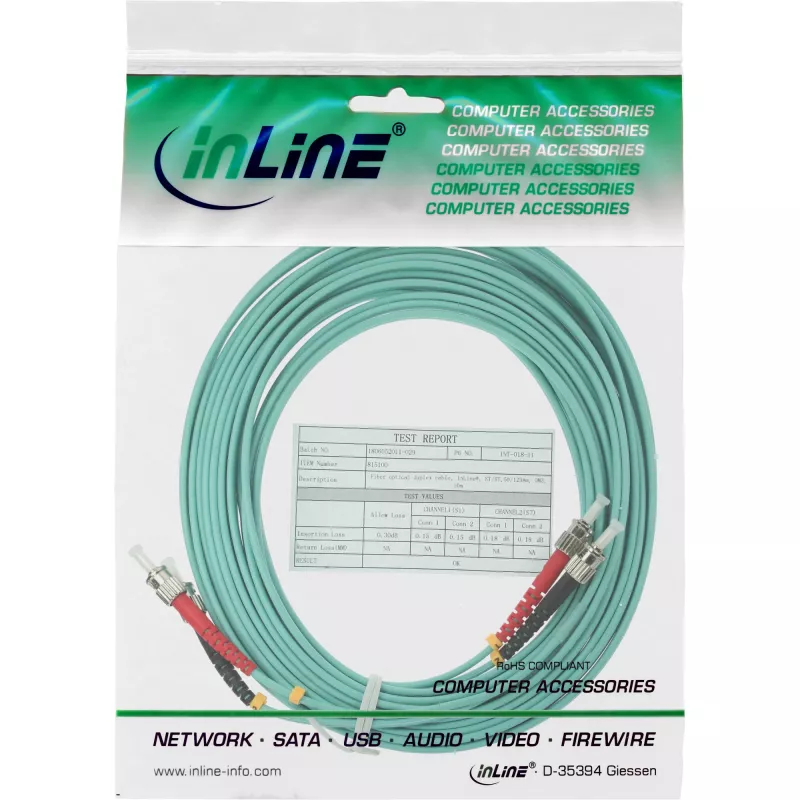

InLine optisko šķiedru dupleksais kabelis ST/ST 50/125µm OM3 15m

InLine optisko šķiedru dupleksais kabelis ST/ST 50/125µm OM3 15m ir daudzmodu dupleksais optiskais komutācijas kabelis, kas paredzēts ātrgaitas tīkla savienojumiem. Ar OM3 klases 50/125 µm stikla šķiedru un ST savienotājiem abos galos kabelis nodrošina pilndupleksu datu pārraidi 15 metru garumā. Konstrukcija paredzēta izmantošanai strukturētās kabeļu sistēmās, serveru telpās, maģistrālos savienojumos un iekārtu savienošanā, kur nepieciešama zema zuduma, prognozējama daudzmodu veiktspēja.

Priekšrocības

Šis dupleksais optiskās šķiedras kabelis piedāvā OM3 daudzmodu veiktspēju, kas optimizēta 10 Gigabit Ethernet un paralēlās optikas lietojumiem vidējos attālumos. 50/125 µm serdes/apvalka ģeometrija nodrošina konsekventu modālo joslas platumu un zemu vājinājumu. ST bajonetes tipa savienotāji nodrošina drošu, atkārtojamu savienošanu mantotajos un jauktu savienotāju vidē, savukārt dupleksā montāža uztur polaritāti vienlaicīgai raidīšanas un saņemšanas kanāliem. 15 m garums līdzsvaro sasniedzamību un pārvaldāmību statīva-statīva vai statīva-iekārtas savienojumiem.

Piemērots

• 10 Gigabit Ethernet savienojumiem datu centros un lokālajos tīklos
• Daudzmodu optiskajām maģistrālēm un ielāpu paneļiem
• Slēdžu, serveru, SAN iekārtu un raiduztvērēju ar ST saskarnēm savienošanai
• Īsiem līdz vidējiem optiskās šķiedras posmiem telekomunikāciju telpās vai starp skapjiem

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM3
• Serdes/apvalka diametrs: 50/125 µm
• Savienotāja tips: ST uz ST dupleksais (bajonete)
• Garums: 15 metri
• Polaritāte: Dupleksā (atsevišķas raidīšanas un saņemšanas šķiedras)
• Tipiski lietojumi: 10 GBASE-SR, daudzmodu īsa attāluma savienojumi
• Ārējais apvalks: elastīgs kabeļa apvalks, piemērots izmantošanai iekštelpās

Kā lietot

Pirms uzstādīšanas pārbaudiet savienotāju gala virsmas tīrību un, ja nepieciešams, notīriet ar piemērotiem optiskās šķiedras tīrīšanas instrumentiem. Pārliecinieties, vai jūsu tīkla iekārtas pieslēgvietas tips ir saderīgs ar ST savienotājiem, vai arī izmantojiet adapterus/pārveidotājus, kur tas nepieciešams. Pievienojiet katru ST spraudni, izlīdzinot bajoneti un pagriežot, lai nofiksētu; saglabājiet pareizu duplekso orientāciju, lai raidīšanas šķiedra vienā galā savienotos ar saņemšanas šķiedru otrā galā. Izvietojiet kabeli, lai izvairītos no asiem līkumiem, kas pārsniedz šķiedras minimālo liekuma rādiusu, un nostipriniet to ar kabeļu pārvaldības piederumiem, lai novērstu spriedzi.

Ieteikumi

Optimālai veiktspējai izmantojiet šo OM3 duplekso kabeli tā paredzētajās daudzmodu sasniedzamības robežās (tipiski 10 Gigabit attālumi) un uzturiet savienotāju gala virsmas tīras. Izvairieties no stingriem līkumiem un mehāniska spiediena, kā arī glabājiet kabeli saritinātu bez samezglojumiem, kad to nelieto. Ja ST pieslēgvietas nav pieejamas, izmantojiet piemērotus adaptera moduļus vai pārveidojiet uz nepieciešamo savienotāja tipu, izmantojot saderīgu ielāpu paneli.
