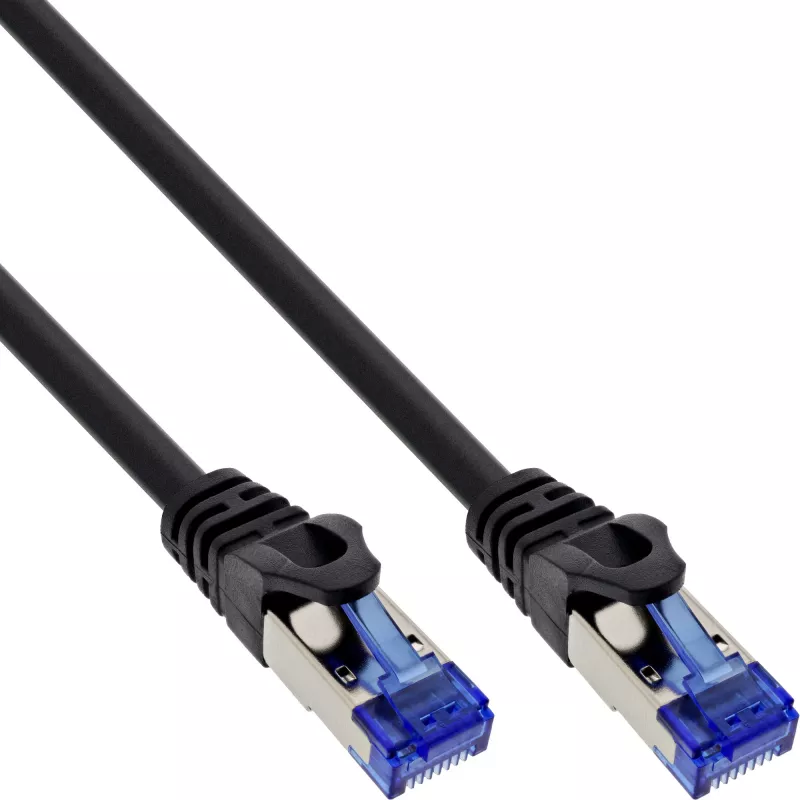

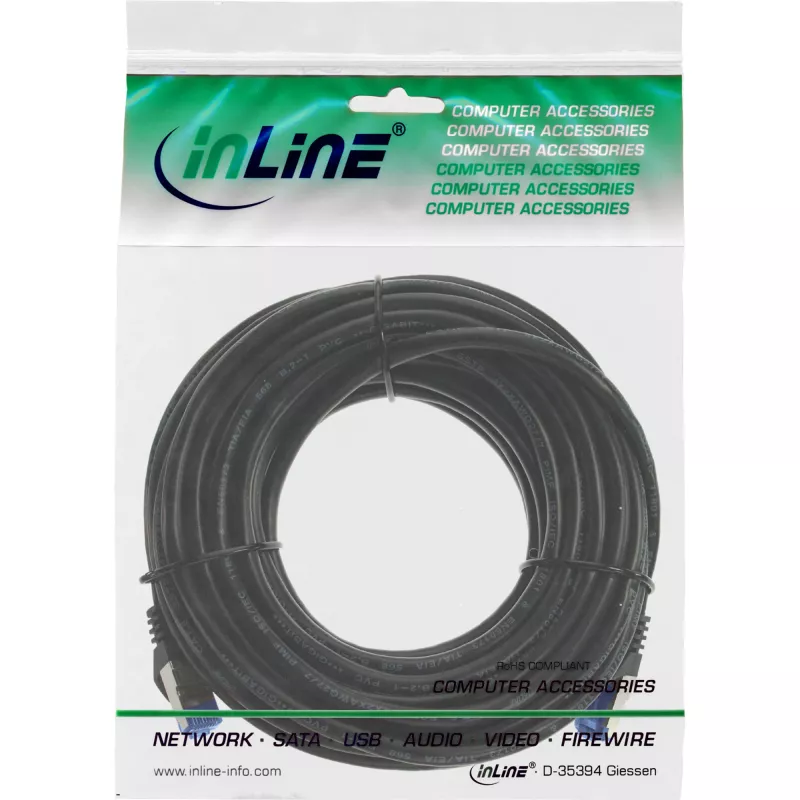

InLine Patch vads bruņots, U/FTP, Cat.6A, melns, 10m

InLine® Cat.6A bruņotais patch vads ir uzticams U/FTP Ethernet kabelis, kas paredzēts prasīgiem tīkla lietojumiem. Tas ir konstruēts ar SUS204 nerūsējošā tērauda iekšējo apvalku un ļoti elastīgu PVC ārējo apvalku, nodrošinot mehānisku aizsardzību pret lielu kājāmgājēju plūsmu, laikapstākļiem, kaitēkļiem un grauzējiem. Kabelis izmanto HDPE serdes izolāciju un 28AWG vadus, atbalsta PoE/PoE+/PoE++ līdz 90 W un nodrošina līdz pat 500 MHz joslas platumu uzticamai signāla integritātei 10 m garumā. RJ-45 (8P8C) savienotāji ar 50 µ" zeltītiem kontaktiem un pilnībā ekranētiem presējamiem spraudņiem pabeidz komplektāciju, padarot kabeli piemērotu instalācijām, kur nepieciešama pastiprināta ekranēšana un izturība.

Priekšrocības

Bruņotā konstrukcija ar SUS204 iekšējo apvalku un pilnu U/FTP ekranējumu palielina mehānisko izturību un aizsardzību pret elektromagnētiskajiem traucējumiem. Augsta blīvuma polietilēna (HDPE) izolācija un 28AWG vadi uztur signāla kvalitāti un zemu vājinājumu atbilstoši Cat.6A 500 MHz specifikācijai. Ļoti elastīgais PVC ārējais apvalks uzlabo elastību, vienlaikus nodrošinot izturību pret vides ietekmi, un zeltītie kontakti garantē uzticamu savienotāju darbību.

Piemērots

• Āra un atklātām instalācijām, kur nepieciešama mehāniskā aizsardzība (izstādes, koncerti, reklāmas stendi, izkārtnes)
• Vidēm ar iespējamu grauzēju vai kaitēkļu klātbūtni
• PoE lietojumiem līdz 90 W
• Augstas veiktspējas Ethernet savienojumiem, kur nepieciešama Cat.6A U/FTP ekranēšana

Galvenās specifikācijas

• Kabeļa tips: Cat.6A U/FTP
• Garums: 10 m
• Vadītājs: 28 AWG
• Izolācija: HDPE
• Iekšējais apvalks: SUS204 nerūsējošais tērauds
• Ārējais apvalks: ļoti elastīgs PVC
• Ārējais diametrs: 7,3 mm (OD)
• Savienotājs: RJ-45 (8P8C), pilnībā ekranēts presējams spraudnis
• Kontakti: 50 µ" zeltīti
• Joslas platums: 500 MHz
• Impedance: 100 Ω
• Kapacitāte: 5600 pF/100 m
• Vadītāja līdzstrāvas pretestība: ≤ 28,4 Ω/100 m
• Izplatīšanās aizture: ≤ 545 ns/100 m
• Aiztures novirze: ≤ 45 ns/100 m
• Temperatūras diapazons: uzstādīšana no 0 līdz 50 °C, darbība no -20 līdz 60 °C
• Nominālais spriegums: 30 V
• PoE atbalsts: līdz 90 W
• Spiediena izturība (īslaicīgs spēks): 2000 N
• Spiediena izturība (ilgstošs spēks): 500 N
• Sertifikācija: Iziet Fluke DSX 8000 kanāla testu

Kā lietot

Pievienojiet RJ-45 spraudņus atbilstošajiem Ethernet portiem tīkla ierīcēs; pārliecinieties, ka savienotāji ir pilnībā ievietoti un ekranējums ir pareizi savienots ar iezemētiem metāla korpusiem, ja tādi ir. Izvietojiet kabeli, izvairoties no asiem līkumiem (ievērojiet minimālo liekuma rādiusu) un vietām, kur var rasties ilgstoša saspiešana. Āra vai atklātām instalācijām piestipriniet kabeli pie balstiem un aizsargājiet savienojuma punktus no tiešas laikapstākļu iedarbības. Ievērojiet norādīto uzstādīšanas temperatūras diapazonu un ievērojiet vietējos instalācijas standartus ekranētiem kabeļiem.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, pārbaudiet uzstādīto savienojumu ar Cat.6A spējīgu testeri (piemēram, Fluke DSX sērija) un nodrošiniet pareizu ekrāna zemējumu. Izvairieties no atkārtotas spēcīgas mehāniskas slodzes savienotāju galos un saglabājiet rezerves cilpas, lai novērstu spriedzi uz galiem.
