InLine PC un servera mātesplates testa komplekts, 5 daļas InLine 59910

InLine PC un servera mātesplates testa komplekts, 5 daļas (InLine 59910), ir kompakts komplekts galddatoru un serveru mātesplašu diagnostikai, neizmantojot korpusa priekšējā paneļa kabeļus. Komplekts tiek pievienots tieši mātesplates pieslēgvietu savienotājiem un satur spiedpogas, indikatoru gaismas diodes un skaļruni, lai simulētu priekšējā paneļa signālus un pārbaudītu plates pamatfunkcijas.

Priekšrocības

Šis testa komplekts nodrošina vienkāršu, pārnēsājamu risinājumu ātrai barošanas, atiestatīšanas un statusa indikatoru pārbaudei uz mātesplatēm. Tā komponenti ir piemēroti gan PC, gan serveru platēm un ļauj tehniķiem veikt sākotnējo diagnostiku bez atkārtotas montāžas vai paļaušanās uz korpusa vadiem.

Piemērots

• Tehniķiem, kas veic mātesplašu diagnostiku un traucējummeklēšanu
• IT speciālistiem, kas apkalpo galddatorus un statīvu serverus
• Darbnīcām un remonta centriem, kam nepieciešams kompakts priekšējā paneļa simulācijas rīks

Galvenās specifikācijas

• Zīmols: InLine
• Modelis / MPN: 59910
• EAN: 4043718082070

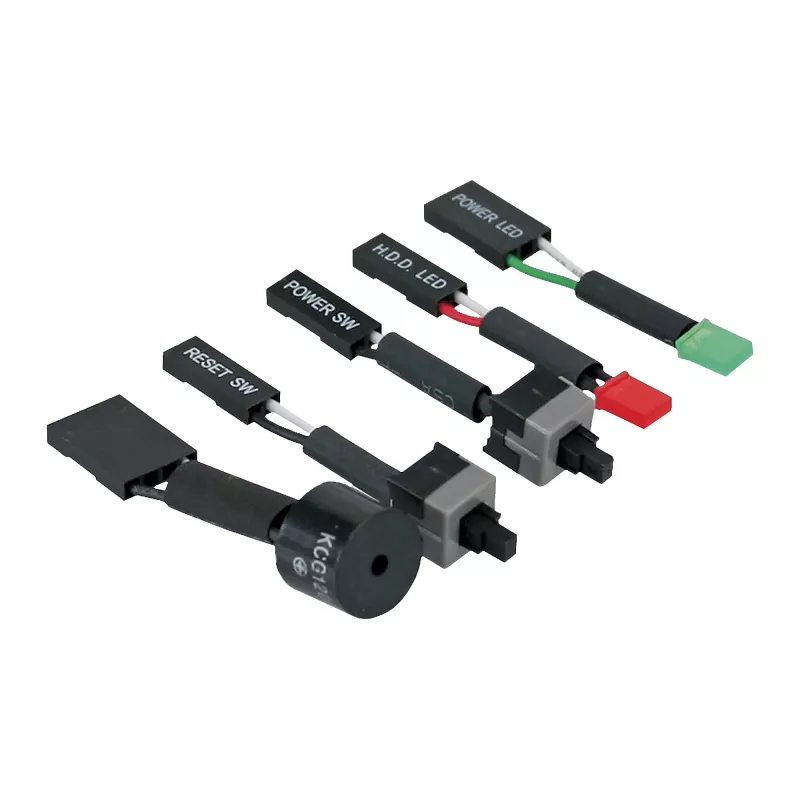

• Saturs: 2 spiedpogas, 2 gaismas diodes, 1 skaļrunis (kopā 5 daļas)
• Pielietojums: pievieno mātesplates pieslēgvietām/savienotājiem barošanas/atiestatīšanas/statusa pārbaudei

Kā lietot

Pievienojiet spiedpogas, gaismas diodes un skaļruni tieši attiecīgajiem priekšējā paneļa pieslēgvietu savienotājiem uz mātesplates (barošanas slēdzis, atiestatīšanas slēdzis, barošanas gaismas diode, HDD/aktivitātes gaismas diode, skaļrunis). Izmantojiet spiedpogas, lai simulētu barošanas un atiestatīšanas darbības, un novērojiet gaismas diodes un skaļruni statusa un pīkstienu kodu noteikšanai, kamēr plate ir ieslēgta. Nodrošiniet pareizu polaritāti gaismas diodēm, kur nepieciešams, un skatiet mātesplates rokasgrāmatu par savienotāju kontaktu izvietojumu.

Ieteikumi

Ar komponentiem un mātesplati rīkojieties, kad strāva ir izslēgta, veicot sākotnējos savienojumus. Testējot ar ieslēgtu strāvu, izvairieties no blakus esošo kontaktu īssavienojuma un ievērojiet ESD piesardzības pasākumus. Pirms lietošanas iepazīstieties ar mātesplates dokumentāciju par konkrēto pieslēgvietu savienotāju piešķiršanu.
