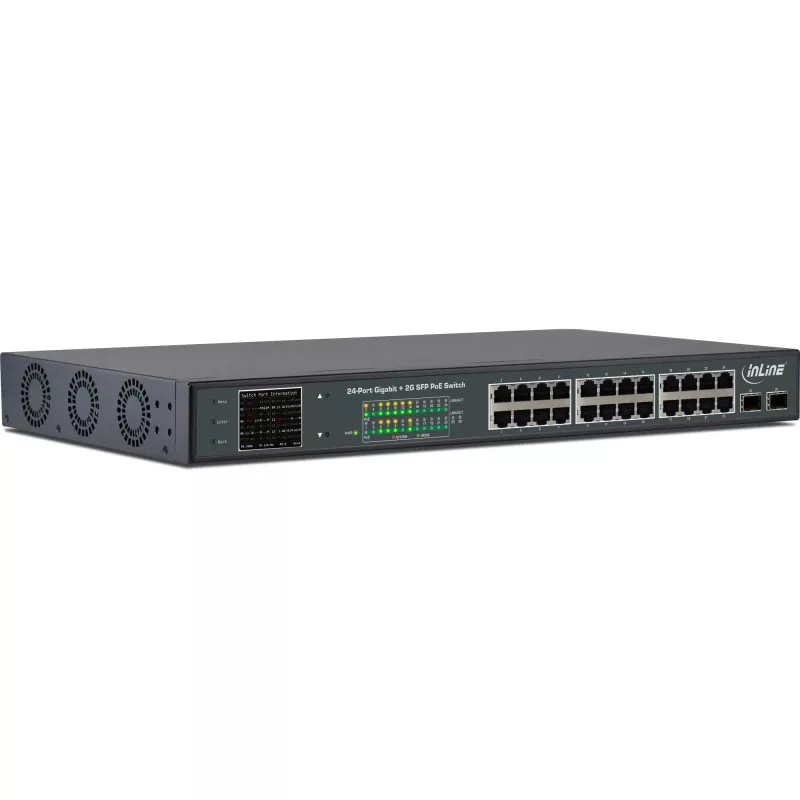

InLine PoE+ Gigabit tīkla slēdzis, 24 porti, 1 Gb/s, 2xSFP, 19 inch 1U (iekļauti kronšteini)

InLine® PoE+ Gigabit tīkla slēdzis ir ātrs un elastīgs risinājums, lai modernizētu esošo tīklu, integrējot IEEE 802.3af / IEEE 802.3at barošanas caur Ethernet sistēmu, kā arī optiskās šķiedras savienojumu lielāku attālumu pārvarēšanai. Slēdzis nodrošina aizsardzību pret, piemēram, pārslodzi, pārspriegumu un pārkaršanu katrā portā. Turklāt slēdzis piedāvā gan IEEE 802.3af, gan IEEE 802.3at PoE+ ar līdz pat 32 vatiem jaudas katrā portā, izmantojot vienu Cat. 5/5e/6 Ethernet kabeli, ar PoE budžetu 380 W un kopējo jaudu 420 vati. 24x 10/100/1000 Mb/s PoE+ porti atrisina ierobežotā pieejamo strāvas kontaktligzdu skaita problēmu, nodrošinot sistēmas administratoriem elastīgu risinājumu, lai barotu gandrīz jebkurā vietā, kur atrodas tīkla ierīce, piemēram, PoE iespējotas IP kameras vai bezvadu piekļuves punkti.

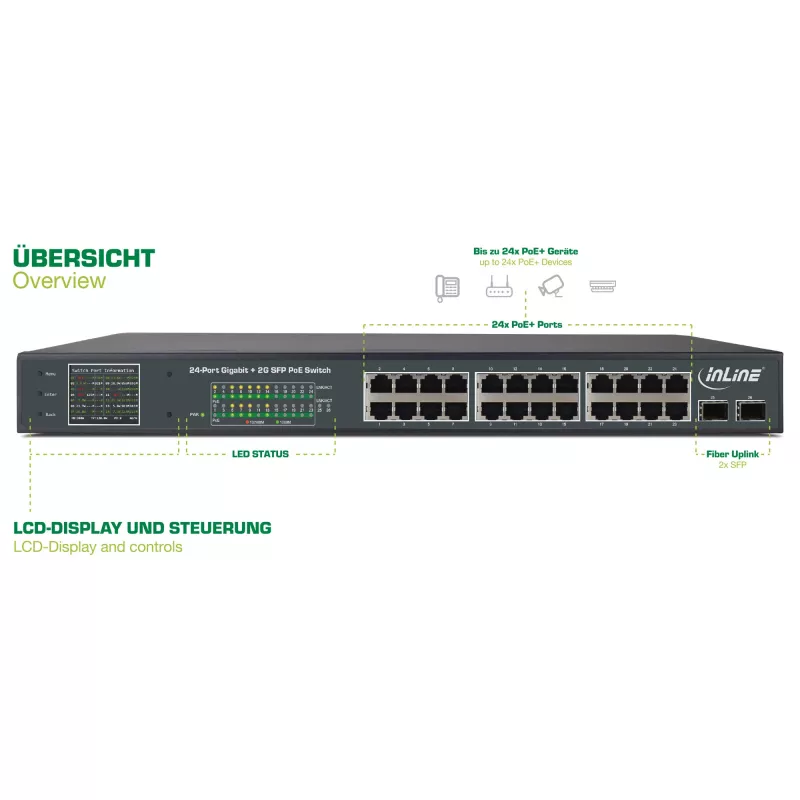

LC displejs parāda ne tikai PoE porta darbības stāvokli, bet arī katra porta stāvokli, piemēram: izejas jauda, pārslodze, īssavienojums, zema noslodze, pazemināts spriegums, pārspriegums, pārkaršana utt. Tas ietver, piemēram:
Slēdža režīms (Normal, VLAN (slēdzis atbalsta katra porta izolāciju, bet katrs ports joprojām var sazināties ar augšupsaites portu), CCTV (slēdzis atbalsta maksimālo attālumu 250 metru ar pārraides ātrumu 10 Mb/s).
Slēdža joslas platums
PD tips (PD=barojamās ierīces): Enhance: PD neatbalsta PoE saskaņā ar IEEE802.3at/af, Standard: PD atbalsta PoE saskaņā ar IEEE802.3at/af, Legacy: izmantojot Cisco-PD ar tās pašas PoE standartu
PD atsāknēšana, deaktivizējot/aktivizējot attiecīgo portu
PSE jaudas precizēšana (PSE=barošanas iekārta): šī funkcija var palielināt kopējo PoE budžeta veiktspēju
PSE porta prioritāte: šeit var iestatīt PoE prioritizāciju katram portam starp augstu, vidēju un zemu
PSE porta iespējošana: ar to katru atsevišķo portu var aktivizēt/deaktivizēt
PSE porta jauda: ar šo funkciju PoE jaudu var izvēlēties ar soli 2 W robežās no 8 W līdz 32 W
Ventilatora vadība: šī funkcija ļauj norādīt ventilatora darbību. Var izvēlēties no "Always On", "20% PB" (kad slēdzis izmanto 20% no sava jaudas budžeta) un "40% PB".

Tehniskie raksturlielumi

Standarti: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000BASE-X Gbit/s Ethernet pa optisko šķiedru, IEEE 802.3x pilnā dupleksā un plūsmas vadība, IEEE 802.3af Power over Ethernet, IEEE 802.3at Power over Ethernet Plus
Porti: 24x 10/100/1000Base-T RJ45, Auto-MDI/MDI-X, 2x 1000Mb/s SFP
PoE porti: 1-24
PoE budžets: 380 W
Kopējā izejas jauda: 420 W
LCD displejs: PoE darbības stāvokļa reāllaika attēlojums
PoE izejas jauda: maks. 32 vati katrā portā
Gaismas diožu indikatori: PWR, LNK/ACT PoE
Tīkla kabelis: 10BASE-T: UTP 3., 4., 5. kategorijas kabelis (100 m)
100BASE-TX: UTP 5., 5e kategorijas kabelis (100 m)
1000BASE-T: UTP 5., 5e kategorijas kabelis (100 m)
1000BASE-SX: MMF, SMF
MAC adrešu tabula: 8K, automātiska apmācība, automātiski atjauninājumi
Jumbo kadrs: 9216 baiti
Pakešu buferis: 4,1 Mbit
Pārraides metode: store-and-forward
Pakešu pārsūtīšanas ātrums: 38,69 Mpps
Joslas platums: 52 G

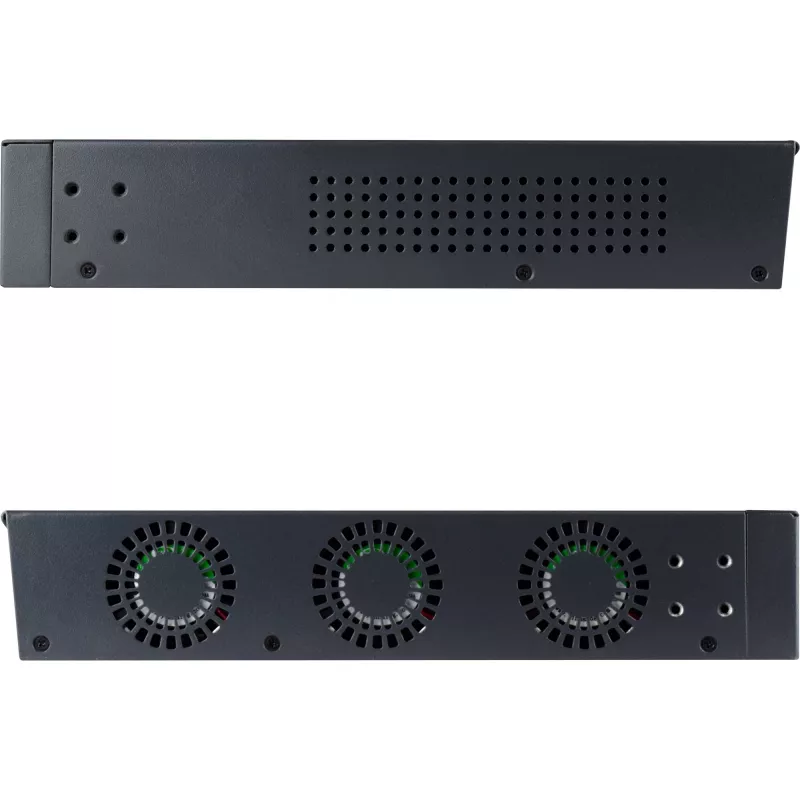

Ventilatoru skaits: 3
Izmēri (platums x dziļums x augstums): 440x232x45 mm
Svars: aptuveni 3,7 kg
Barošanas ieeja: 100~240 V maiņstrāva, 50/60 Hz
Vides apstākļi: darba temperatūra -10 līdz 60 °C, uzglabāšanas temperatūra -40 līdz 70 °C, mitrums darbības laikā 10-90% bez kondensācijas, mitrums uzglabāšanas laikā 5-90% bez kondensācijas
Pārsprieguma aizsardzība: ± 6 kV

Piegādes saturs:
1x InLine® PoE+ Gigabit tīkla slēdzis
1x lietotāja rokasgrāmata (vācu/angļu)
1x strāvas kabelis
2x 19" montāžas kronšteini
8x skrūves montāžas kronšteiniem
4x gumijas pēdiņas

InLine PoE+ Gigabit tīkla slēdzis, 24 porti, 1 Gb/s, 2xSFP, 19"1U (iekļauti kronšteini). Pamata pārslēgšanas RJ-45 Ethernet portu tips: Gigabit Ethernet (10/100/1000), pamata pārslēgšanas RJ-45 Ethernet portu skaits: 24. Pilnais duplekss. MAC adrešu tabula: 8000 ieraksti, pārslēgšanas jauda: 52 Gbit/s. Tīkla standarti: IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z. Barošana caur Ethernet (PoE). Montāža statnē, formas faktors: 1U

Lietošana

Uzstādiet InLine PoE+ Gigabit tīkla slēdzi 19" statnē, izmantojot komplektā iekļautos montāžas kronšteinus, vai novietojiet to uz līdzenas virsmas ar gumijas pēdiņām. Pievienojiet tīkla ierīces RJ45 portiem, izmantojot Cat.5/5e/6 kabeļus līdz 100 metriem, un izmantojiet SFP moduļus optiskās šķiedras savienojumiem, ja nepieciešams lielāks attālums. Konfigurējiet PoE iestatījumus un portu režīmus, izmantojot LCD izvēlni: iestatiet PD tipu, iespējojiet/atspējojiet atsevišķus PSE portus, piešķiriet PSE portu prioritāti, izvēlieties PoE jaudu katram portam (8–32 W) un izmantojiet PD atsāknēšanu, ja barojamā ierīce ir jāatiestata. Pārraugiet portu statusu un trauksmes LCD displejā attiecībā uz noslodzi, spriegumu un temperatūras apstākļiem.

Ieteikumi

Lai nodrošinātu uzticamu PoE izvietošanu, plānojiet kopējo enerģijas patēriņu, lai saglabātu to 380 W PoE budžeta robežās, un izmantojiet PSE portu prioritātes un katram portam iestatītās jaudas funkcijas, lai nodrošinātu, ka kritiskās ierīces saglabā strāvu. Izmantojiet piemērotus SFP moduļus un vienmoda/daudzmodu optisko šķiedru liela attāluma savienojumiem un nodrošiniet pietiekamu ventilāciju ap slēdzi, lai novērstu pārkaršanu.
