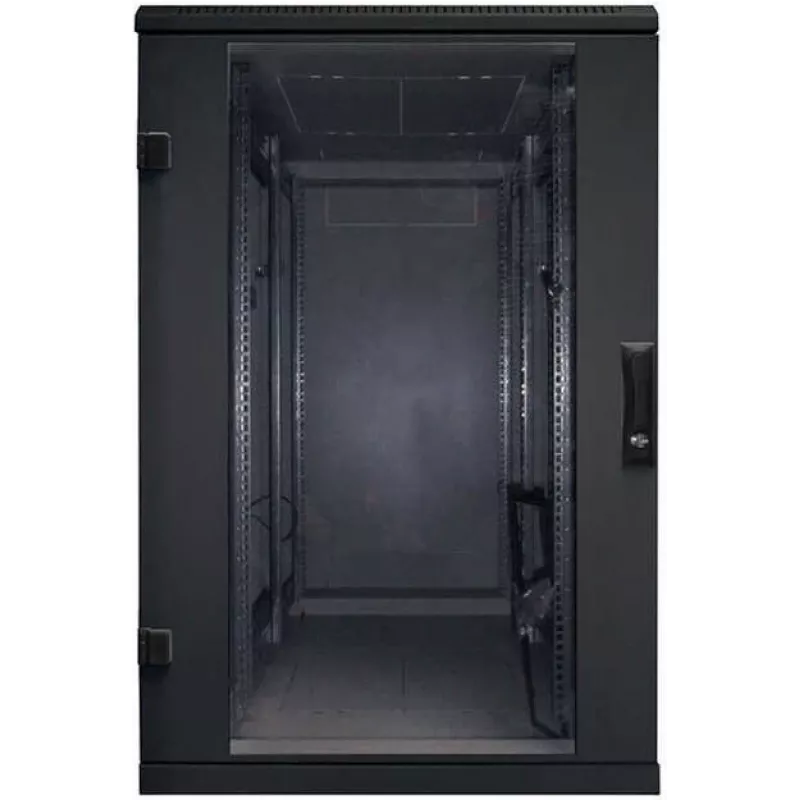

InLine RMA-0042 RMA-22-A68-BAX-N1 Triton

Metināts grīdas sadales skapis ar noņemamiem sānu un aizmugures paneļiem, IP20, kravnesība 800 kg Jaunās paaudzes N1 RMA brīvi stāvošo sadales kārbu sērijā izmantoti inovatīvi elementi rāmja konstrukcijā, kas nodrošina lielāku kravnesību – 800 kg visiem izmēriem, saglabājot konstrukcijas izturību. Augsta konstrukcijas stabilitāte RMA ir izturīga metināta konstrukcija. Augstā apstrādes kvalitāte un jaunākās tehnoloģijas nodrošina lielisko ratiņu izskatu. Divviru durvis ir aprīkotas ar iespraužamām eņģēm. Elastīga durvju atvēršana Eņģu sistēma ļauj durvis atvērt gandrīz 180° leņķī. Durvis var viegli noņemt un durvju eņģes nomainīt. Triton sviras rokturi Mēs ražojam paši savus pagriežamos sviras rokturus brīvi stāvošajiem sadalītājiem. Nomainot plastmasas moduli (nav iekļauts piederumu komplektā), var izmantot arī puscilindra bloķēšanas cilindru (papildpiederums). Patents: PUV 2013-27443 Regulējamas vertikālās bloķēšanas sliedes Vertikālās 19" rastera sliedes ir bezgalīgi regulējamas korpusa dziļumā. Tas atvieglo komponentu uzstādīšanu un kabeļu pārvaldību. Noņemami sānu un aizmugures paneļi RMA ir metināts rāmis un noņemami sānu paneļi. Tāpat kā aizmugures panelis, tie standarta komplektācijā ir piestiprināti pie rāmja ar vienādu atslēgu slēdzenēm. Īpašas durvis ventilācijas blokiem Šim sadalītāja tipam var pasūtīt īpašas cieta lokšņu metāla durvis RAx-CH-X0x-X3 ventilācijas bloku uzstādīšanai. Sīkāka informācija atrodama sadaļā “Aktīvā ventilācija”. Izņemami paneļi Kabeļu ievadi sadalītāja aizmugurē ir aprīkoti ar izlaužamiem aizklājplāksnēm. Tos var noblīvēt pret putekļiem, izmantojot suku sloksni. Plastmasas rāmis aizsargā kabeļus no bojājumiem (abi ir iekļauti piederumu komplektā). Atvere ventilācijas blokam Lielā atvere ar izlaužamu paneli ļauj Triton ventilatora paneli uzstādīt un noņemt no ārpuses, neizmantojot skrūves. Riteņi, izlīdzinošās kājas, cokols Sadalītāju var uzstādīt uz izlīdzinošajām kājām (ietilpst piederumu komplektā), izmantojot papildaprīkojumu cokoliem, riteņiem vai lielas slodzes riteņiem ar atbalsta rāmi, ja nepieciešams. Aizmugures panelis Noņemamiem sānu un aizmugures paneļiem standarta komplektācijā ir tādas pašas vienādas atslēgas slēdzenes kā priekšējām durvīm. Ventilācijas spraugas rāmī RMA sadalītājiem rāmī ir ventilācijas spraugas dzesējošā gaisa padevei uzstādītajām komponentēm. Dzesēšanu var atbalstīt, uzstādot ventilācijas bloku. Zemējums Visas noņemamās daļas ir savstarpēji savienotas un iezemētas atbilstoši attiecīgajām standarta prasībām. Elastīgais rāmis (attiecas uz 800 mm platiem sadalītājiem) Sistēma ļauj uzstādīt regulējamas vertikālas montāžas sliedes ar 19", 21" un 23" atstatumu atkarībā no izmantotās tehnoloģijas. Centra vertikālo montāžas sliežu pāris Sadalītājiem, kuru dziļums pārsniedz 800 mm, mēs standarta komplektācijā piegādājam trešo vertikālo montāžas sliežu pāri, kas, pateicoties to atvērtajam profilam, netraucē dziļāku komponentu uzstādīšanu. Īsākas komponentes var piestiprināt pie centra vertikālēm, izmantojot dažādu veidu balstus (papildpiederumi). Pagriežams rāmis 800 mm platie RMA un RZA sadalītāji var tikt aprīkoti ar pagriežamu rāmi ar kravnesību 150 kg. Maksimālais uzstādīšanas dziļums 19" piederumiem ir 330 mm. 19" grīdas sadalītājs ar IP20 aizsardzības pakāpi Sadalītājs ietver 4 (6 sadalītājiem, kas dziļāki par 800 mm) regulējamas vertikālas fiksējošās sliedes komponentu uzstādīšanai. Sadalītāja konstrukcija: metināta tērauda konstrukcija ar noņemamām sienām, vienviru vai divviru durvis no cieta lokšņu metāla, perforētas (80 % un 86 % gaisa caurlaidība) vai stikla durvju versijas ar 4 mm biezu drošības stiklu. Tās var montēt sadalītāja priekšpusē vai aizmugurē. Maksimālā pieļaujamā atsevišķu durvju kravnesība ir 20 kg. Minimālais uzklājuma biezums ir 65 µm. Šie skapji ir paredzēti datu un telekomunikāciju sistēmu un to sadales sistēmu uzstādīšanai. Sadales rāmis un visas noņemamās daļas (sānu un aizmugures paneļi, durvis u.c.) ir savienotas ar zemējuma kabeļiem, kuriem jābūt pareizi nostiprinātiem un pieslēgtiem visā korpusa kalpošanas laikā. Sadales skapja pamatnē atrodas M8 skrūve kā galvenais zemējuma punkts. Augšpusē un apakšpusē atrodas kabeļu ievadi ar izlaužamiem pārsegiem. Ieteicamā maksimālā statiskā slodze sadalītājam ir 800 kg, izmantojot izlīdzinošās kājas vai cokolu. Materiāls: 4 mm rūdīts drošības stikls, dziļvilkts tērauda loksnes, plastmasas detaļas, montāžas materiāls.

• Augstuma vienība: 22U
• Durvju augstums: 994mm
• Ieteicamā maksimālā slodze: 800kg
• Muitas tarifa numurs: 8538100090
• Krāsa: Melna (RAL9005)
• Noņemami sānu paneļi: Jā
• Noņemams aizmugures panelis: Jā
• Izjaucams: Nē
• Augstums (ārējais): 1080mm
• Iepakojuma augstums: 1.080m
• Priekšējās durvis: Stikla durvis, kreisā eņģe
• Priekšējo durvju bloķēšana: Viena punkta bloķēšana, drošības slēdzene
• Labais sānu panelis: Ciets lokšņu metāls, ar divām drošības slēdzenēm
• Kreisais sānu panelis: Ciets lokšņu metāls, ar divām drošības slēdzenēm
• Aizmugures panelis/durvis: Ciets lokšņu metāla aizmugures panelis, ar divām drošības slēdzenēm
• Aizmugures durvju bloķēšana: Drošības slēdzene aizmugures panelim
• Durvju platums: 497mm
• Ražotāja Nr.: RMA-22-A68-BAX-N1
• EAN svītrkods: 8595105196564
• Iepakojuma garums: 0.800m
• Iepakojuma tilpums: 0.5180m³
• Ražotāja informācija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkta piezīme: Skapja augstums norādīts bez izlīdzinošajām kājām, kas piegādātas piederumu komplektā. Ja šīs kājas ir uzmontētas, skapja uzstādīšanas izmērs palielinās par 24 līdz 35 mm.
• Maksimālais vertikālo sliežu atstatums: 717mm
• Izcelsmes valsts: Čehijas Republika
• Iekļauts piedāvājumā: Nē
• Ļoti samazināts: Nē
• Svars: 60.400kg
• Iepakojuma platums: 0.600m
• Zīmols: Triton
• Platums: 600mm
• Aizsardzības klase: IP20
• Dziļums: 800mm

Kā lietot

Uzstādiet skapi uz stingras, līdzenas virsmas, izmantojot piegādātās izlīdzinošās kājas vai papildu cokola/riteņu piederumus. Uzstādiet vertikālās 19" sliedes vajadzīgajā dziļumā un nostipriniet aprīkojumu, izmantojot atbilstošus montāžas piederumus. Noņemiet sānu vai aizmugures paneļus pēc vajadzības, lai piekļūtu kabeļiem un uzstādīšanai; paneļi tiek piestiprināti pie rāmja ar atbilstošām slēdzenēm. Izmantojiet izlaužamās aizklājplāksnes aizmugures kabeļu ievadiem un noblīvējiet ar piegādāto suku sloksni, ja nepieciešama aizsardzība pret putekļiem. Ja nepieciešama aktīva dzesēšana, uzstādiet saderīgu Triton ventilācijas bloku, izmantojot ārējo ventilatora plates atveri, kas paredzēta montāžai bez instrumentiem. Pārliecinieties, ka visi noņemamie paneļi paliek savienoti, lai nodrošinātu pareizu zemējumu.

Ieteikumi

Pārbaudiet uzstādāmā aprīkojuma saderību ar skapja dziļumu un pieejamo sliežu atstatumu. Izmantojiet piegādāto kabeļu aizsargrāmi un suku sloksni, lai novērstu kabeļu bojājumus un putekļu iekļūšanu. Smagajam vai dziļajam aprīkojumam izmantojiet vidējo vertikālo sliežu pāri (ja tas ir iekļauts) un, ja nepieciešams, uzstādiet papildu atbalsta rāmjus vai lielas slodzes riteņus. Uzstādiet piemērotu ventilācijas bloku, ja uzstādītais aprīkojums rada ievērojamu siltumu.
