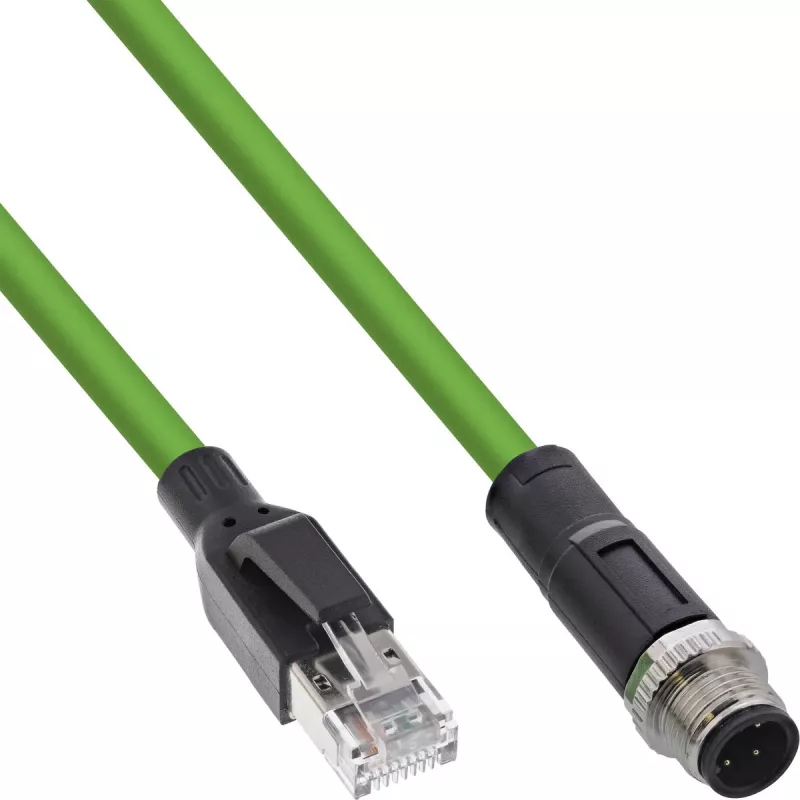

InLine Rūpnieciskais tīkla kabelis, M12 4 kontaktu D kodēts vīrišķais spraudnis – RJ45, PUR 1 m

InLine rūpnieciskais tīkla kabelis M12 4 kontaktu D kodēts – RJ45 (1 m) ir uzticams rūpniecisks Ethernet savienojuma kabelis, kas paredzēts automatizācijas un lauka kopņu sistēmām. Tas apvieno ūdensizturīgu IP67 M12 D kodētu spraudni ar IP20 RJ45 ligzdu un PUR apvalku, kas ir liesmu slāpējošs (UL 94), izturīgs pret eļļām un UV starojumu, nodilumizturīgs un nesatur halogēnus. Kabelis atbalsta D kodētu CAT5E veiktspēju datu pārraides ātrumam līdz 100 Mbit/s un ir optimizēts lietošanai ražošanas līnijās, mašīnbūvē un citās prasīgās rūpniecības vidēs.

Priekšrocības

Kabelis nodrošina uzticamu CAT5E klases datu pārraidi līdz 100 Mbit/s ar ekranētu SF/UTP konstrukciju un AWG 24 vadiem. Tā PUR apvalks nodrošina augstu izturību pret ķimikālijām, eļļām un mehānisku nodilumu, vienlaikus nesatur halogēnus un ir liesmu slāpējošs. M12 savienotājs ir aizsargāts atbilstoši IP67 lietošanai mitros vai putekļainos apstākļos, un komplekts ir konstruēts augstai mehāniskai izturībai: piemērots vilkmes ķēdēm līdz 10 miljoniem liekšanās reižu un izturīgs pret vērpi līdz 3 miljoniem ciklu.

Piemērots

• Rūpnieciskiem Ethernet savienojumiem automatizācijas un lauka kopņu sistēmās
• Ražošanas līnijām un konveijeru sistēmām ar kustīgiem kabeļiem
• Mašīnbūves iekārtām un mašīnu vadības skapjiem
• Vidēm ar eļļu, UV starojumu vai abrazīviem apstākļiem

Galvenās specifikācijas

• Kabeļa garums: 1 m
• 1. savienotājs: M12 4 kontaktu D kodēts (IP67)
• 2. savienotājs: RJ45 (IP20)
• Veiktspēja: D kodēts CAT5E, līdz 100 Mbit/s
• Vada šķērsgriezums: AWG 24 (2 pāri)
• Ekranējums: SF/UTP
• Apvalka materiāls: PUR, nesatur halogēnus, liesmu slāpējošs (UL 94), izturīgs pret eļļām un UV starojumu
• Dinamiskais liekšanas rādiuss: >98 mm (piemērots vilkmes ķēdēm līdz 10 miljoniem liekšanās reižu)
• Izturība pret vērpi: līdz 3 miljoniem ciklu
• Darba temperatūra: -25 līdz +70 °C
• Uzglabāšanas temperatūra: -40 līdz +80 °C
• Izvada diametrs: 6,5 mm
• Krāsa: zaļa

Lietošana

Pievienojiet M12 4 kontaktu D kodēto spraudni atbilstošajai M12 D kodētajai sievišķajai ligzdai uz jūsu rūpniecības ierīces vai paneļa un ievietojiet RJ45 spraudni tīkla slēdzī, maršrutētājā vai Ethernet ieejā. Savienojot M12 savienotājus, pārliecinieties par pareizu D kodēšanas orientāciju. Izvadiet kabeli, ievērojot norādīto dinamisko liekšanas rādiusu, un izvairieties no asiem līkumiem; nostipriniet kabeli vilkmes ķēdēs vai kabeļu kanālos atbilstoši instalācijas prasībām. Pirms M12 savienotāja lietošanas mitrā vidē pārbaudiet, vai blīvējošās virsmas nav netīras vai bojātas.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, uzstādiet kabeli, nepārsniedzot norādīto dinamisko liekšanas rādiusu, un ievērojiet vērpes ierobežojumus. IP67 M12 pusi izmantojiet atklātās vai mitrās vietās, bet IP20 RJ45 pusi tikai aizsargātos korpusos vai sadales skapjos. Periodiski pārbaudiet savienotājus, vai nav piesārņojuma, un nomainiet kabeli, ja PUR apvalks uzrāda ievērojamu nodilumu.
